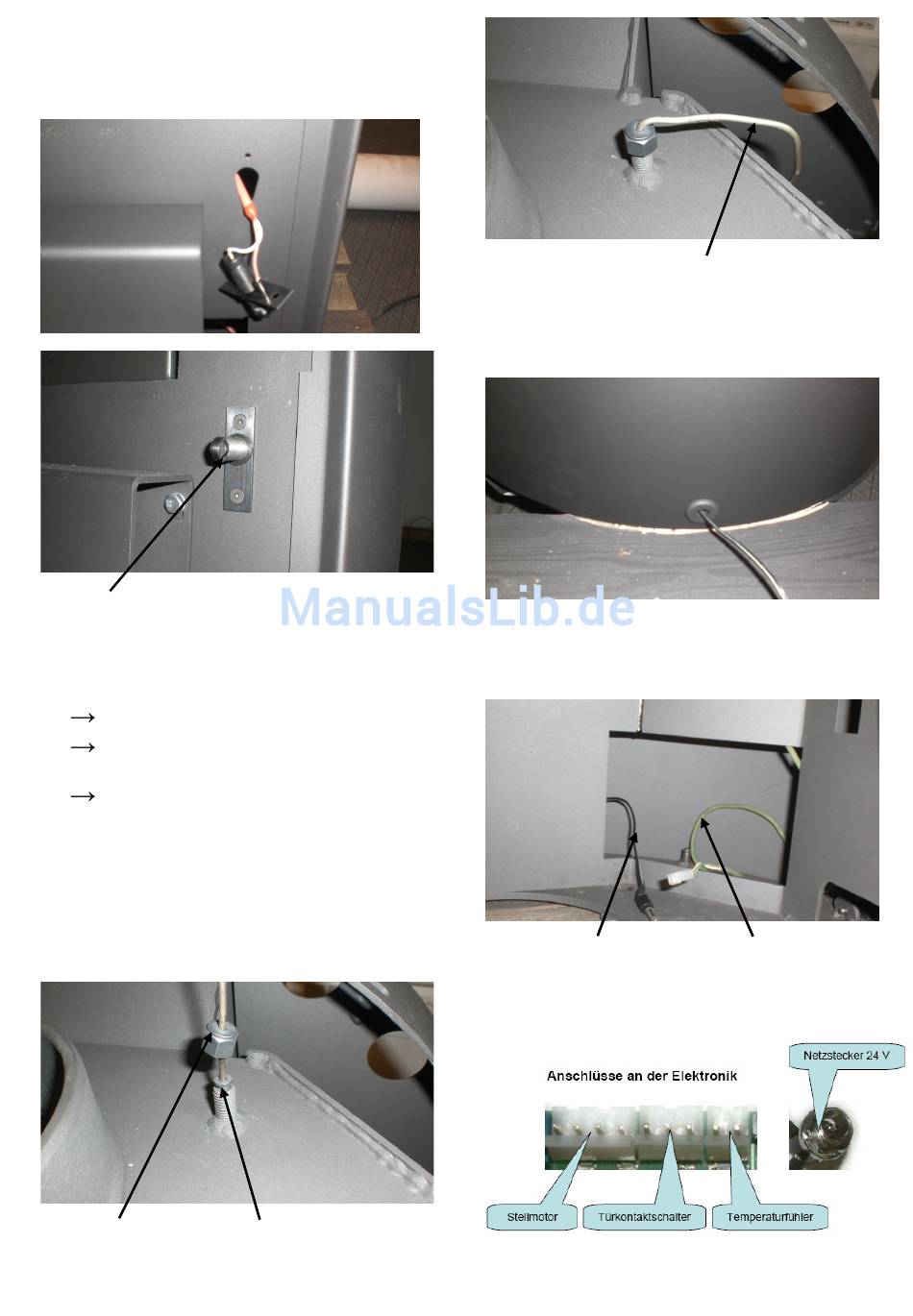

Den Türkontaktschalter hinter der Fülltür auf der
rechten Seite anschrauben.
Das Anschlusskabel vorher durch die Montage-
öffnung schieben.
Türkontaktschalter
•
Nach dem Einbau die einwandfreie Funktion des
Türkontaktschalters beim Schließen der Fülltür
überprüfen.
Die Fülltür muss einwandfrei schließen
Der Türkontaktschalter muss beim Öffnen
hörbar klicken.
Falls erforderlich, den Türkontaktschalter in
der Tiefe verstellen
•
Den Temperaturfühler in die Fühlertasche auf
dem Heizmantel oben einstecken und mit der
Fühlerhülse und der Überwurfmutter festschrau-
ben.
•
Das Fühlerkabel hinten am Gerät nach unten
zum Holzlagerfach führen.
Überwurfmutter Fühlerhülse
Temperaturfühler
•
Das Kabel der Stromversorgung durch die
Durchführungstülle in der Rückwand unten
schieben.
•
Die Kabel, Stromversorgung und Fühlerkabel
durch die Aussparungen im Blechmantel in das
Holzlagerfach ziehen.
Kabel Stromversorgung
•
Alle Verbindungskabel zwischen Türkontakt-
schalter, Elektronik und Stellmotor einstecken.
Fühlerkabel
