Ground Zero COMPETITION series Anschluss- Und Bedienungsanleitung Seite 3

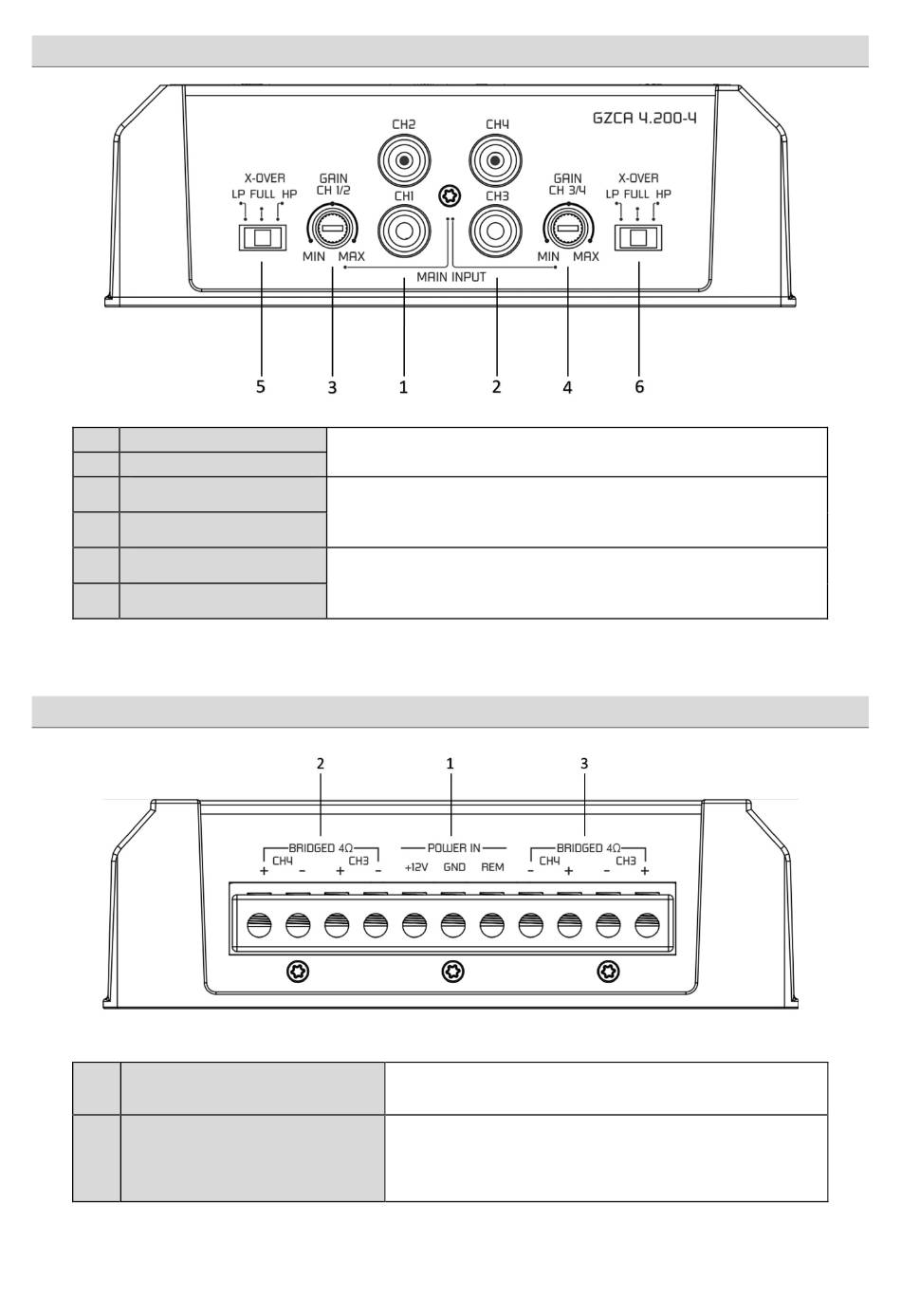

Einstellungen und Funktionen – GZCA 4.200-4
1 Signaleingang Kanal 1 & 2
2 Signaleingang Kanal 3 & 4
Regler für Eingangs-
3
empfindlichkeit Kanal 1 & 2
Regler für Eingangs-
4
empfindlichkeit Kanal 3 & 4
Schalter für Frequenzweiche
5
Kanal 1 & 2
Schalter für Frequenzweiche
6
Kanal 3 & 4
* Um einen fehlerfreien Betrieb zu gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden!
1 Anschluss für die Stromversorgung
2/3 Anschluss für Lautsprecher
Zum Anschluss der Vorverstärkerausgänge des Steuergerätes (Cinch)*
Zur Einstellung der Eingangsempfindlichkeit
Zur Auswahl der Frequenzweichenfunktion
LP – Tiefpass 80 Hz / Full – Breitbandbetrieb / HP – Hochpass 80 Hz
Anschlüsse – GZCA 4.200-4
+12V Zum Anschluss an den Pluspol der Batterie
REM Zum Anschluss der Steuerleitung (Remote) des Autoradios
GND Zum Anschluss an die Fahrzeugmasse
Zum Anschluss der Lautsprecher
(Die Impedanz der Lautsprecher darf die für diesen Verstärker
angegebenen Werte nicht unterschreiten)
Stereo - Lautsprecherimpedanz min. 2 Ohm
Bridged - Lautsprecherimpedanz min. 4 Ohm
3
