Inhaltszusammenfassung für Reichelt VA 600 NH
- Seite 1 Datenlogger VA 600 NH / VA 601 TK – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 12/2011 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

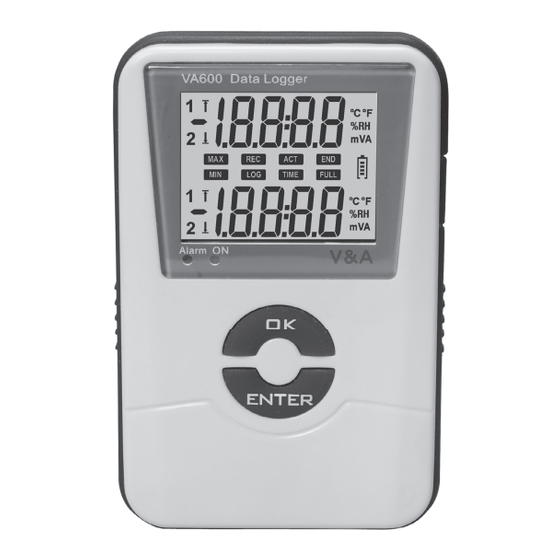

1. Beschreibung und Funktion Der Datenlogger VA 60x erfasst, je nach Modell, über interne Sensoren die Umgebungstem- peratur und die Umgebungsluftfeuchte (VA 600 NH). Über einen internen Temperatursensor erfasst er die Umgebungstemperatur sowie über einen externen K-Type-Temperatursensor die Temperatur von Gegenständen, Gasen usw. (VA 601 TK). -
Seite 4: Bedien-, Anschluss- Und Anzeigeelemente
· Prüfen Sie die Isolierung von Messleitungen externer Sensoren vor jedem Gebrauch auf Beschädigungen. Setzen Sie den Sensor nicht ein, wenn Beschädigungen vorliegen. · Halten Sie die Bereichsgrenzen der verwendeten Sensoren ein. · Entfernen Sie alle Messleitungen vom Gerät, bevor sie es zum Batteriewechsel öffnen. ·... - Seite 5 Display 1 - Datenerfassung von externem Kanal 2 auf Speicherbank 2 (hier nicht genutzt) 2 - Negativer Messwert auf Speicherbank 2 erfasst 3 - Datenerfassung von externem Kanal 1 auf Speicherbank 2 (nur für VA 601 TK) 4 - Anzeige für aktiven Datenlogger-Betrieb 5 - Anzeige des Minimalwertes der Messung 6 - Anzeige des Maximalwertes der Messung 7 - Anzeige des aktuellen Speicherplatzes...
-
Seite 6: Inbetriebnahme, Datenerfassung
Bedientasten OK: wenn im PC-Programm gesetzt, erfolgt durch mind. 5 s Drücken der Start bzw. Stop der Datenerfassung. SELECT: wenn die Datenerfassung beendet ist, können mit der Select-Taste folgende Daten nacheinander aufgerufen werden (im PC-Online-Betrieb ohne Funktion!): 1. Die Zahl der aufgenommenen Datensätze, gekennzeichnet durch „REC”. 2. -
Seite 7: Bedienung
· Platzieren Sie den Sensor bzw. das Gerät so, dass die gewünschten Werte erfasst werden können. Beim VA 600 NH muss die Unterseite des Gerätes frei sein und darf keinem Wär- mestau ausgesetzt sein. · Starten Sie die Messung entweder durch die Taste „OK” (siehe „Bedientasten”) oder autoo- matisch nach Zeit, je nach Konfiguration. -
Seite 8: Wartung, Lagerung Und Pflege
Messbereich Temperatur VA 600 NH: -40 bis +70°C, Genauigkeit ±0,5°C VA 601 TK: -200 bis +800°C, Genauigkeit: ±(0,8%+1,2°C) Messbereich Luftfeuchte nur VA 600 NH: 0 bis 99,9% rH, Genauigkeit: ±4,0% rH Auflösung 0,1°C / 0,1% rH Erfassungsintervall 5 s bis 24 h Speicher 2 Speicherbänke zu je 16.000 Speicherplätzen... -
Seite 9: Software
10. Software 10.1 Treiber installieren · Öffnen Sie mit einem Doppelklick die Datei USB_DriverInstaller_v...exe auf der im Lieferum- fang enthaltenen CD. · Bestätigen Sie diesen Punkt mit „Next“: · Der Treiber für den Daten-Logger wird installiert:... -
Seite 10: Installation Des Programms
· Beenden Sie die Installation mit dem Button „Finish“: 10.2 Installation des Programms · Starten Sie die Installation der Sofware mit einem Doppelklick auf die Datei „setup.exe“ auf der im Lieferumfang enthaltenen CD: · Bestätigen Sie diesen Punkt mit dem Button „Next“:... - Seite 11 · Bestätigen Sie diesen Punkt mit dem Button „Install“: · Die Installation wird durchgeführt: · Beenden Sie die Installation mit dem Button „Finish“:...
-
Seite 12: Konfiguration
10.3 Konfiguration · Nachdem das Daten-Logger Programm erfolgreich installiert wurde, verbinden Sie den Datenlogger mit dem im Lieferumfang enthaltenen USB-Kabel mit Ihrem Computer und starten Sie das Programm. · Klicken Sie nun auf den Button „SETTING“. · Anschließend findet die Kommunikation zum Gerät statt und Sie gelangen zur nächsten Maske. - Seite 13 · Weiter mit „NEXT”: LOG BANK: Hier belegen Sie die Funktionen der Kanäle: Sensor: Wählen Sie den entsprechenden Sensor (z.B. INT-NTC: interner Temperatursensor). Unit: Wählen Sie die Einheit, in welcher das Gerät die Werte schreiben soll (°C oder F) Alarm limit activation: Hier können Sie die Alarmwerte aktivieren und einstellen (Bsp.: NTC min.
-
Seite 14: Datenauslesen
· Klicken Sie anschließend auf Finish. Die Daten werden auf den Datenlogger geladen: · Die Programmierung des Daten-Loggers ist damit abgeschlossen. 10.4 Daten auslesen · Um die gespeicherten Daten des Daten Loggers auszulesen verbinden Sie das Gerät über das USB-Kabel mit Ihrem Computer. ·... -
Seite 15: Anzeige Der Messergebnisse
Upload log data In dieser Maske werden Ihnen sowohl Informationen über das Gerät als auch die Einstellung des Daten-Loggers geliefert. Unter dem Punkt „Record Info“ werden Ihnen grundlegende Informationen zur Aufzeichnung angezeigt. · Mit dem Button „Upload data“ wird der Speicher ausgelesen und Sie gelangen zu den Mes- sergebnissen. - Seite 16 LOG BANK: Hier belegen Sie die Funktionen der Kanäle: Sensor: Wählen Sie den entsprechenden Sensor (z.B. INT-NTC: interner Temperatursensor). Unit: Wählen Sie die Einheit, in welcher das Gerät die Werte schreiben soll (°C oder F) Alarm limit activation: Hier können Sie die Alarmwerte aktivieren und einstellen (Bsp.: NTC min. -20°C, max +20°C – wird einer dieser Werte überschritten, alarmiert Sie der Datenlogger über die Alarm LED).
- Seite 17 Nun haben Sie die Möglichkeit über den Button „Online Start“ (grüner Pfeil) die Aufzeichnung zu starten: Der Datenlogger schreibt nun die Messwerte in die Tabelle, welche Sie sich tabellarisch oder graphisch anzeigen lassen können. · Die Messung kann mit Hilfe des „Online Pause, Online Stop“ beendet werden. ·...
