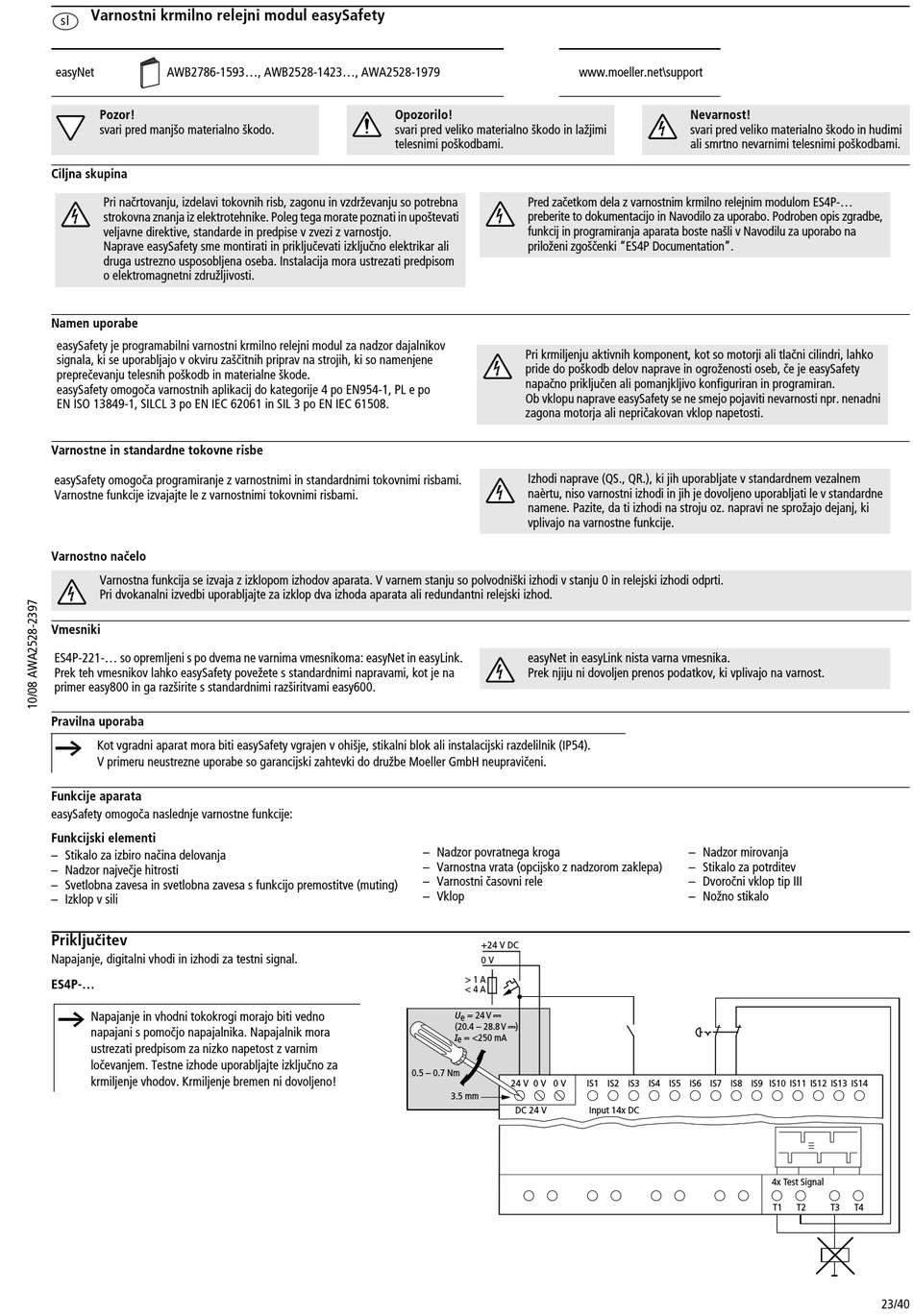

Varnostni krmilno relejni modul easySafety
sl
easyNet
AWB2786-1593..., AWB2528-1423..., AWA2528-1979
Pozor!
svari pred manjšo materialno škodo.
Ciljna skupina
Pri načrtovanju, izdelavi tokovnih risb, zagonu in vzdrževanju so potrebna
strokovna znanja iz elektrotehnike. Poleg tega morate poznati in upoštevati
veljavne direktive, standarde in predpise v zvezi z varnostjo.
Naprave easySafety sme montirati in priključevati izključno elektrikar ali
druga ustrezno usposobljena oseba. Instalacija mora ustrezati predpisom
o elektromagnetni združljivosti.
Namen uporabe
easySafety je programabilni varnostni krmilno relejni modul za nadzor dajalnikov
signala, ki se uporabljajo v okviru zaščitnih priprav na strojih, ki so namenjene
preprečevanju telesnih poškodb in materialne škode.
easySafety omogoča varnostnih aplikacij do kategorije 4 po EN954-1, PL e po
EN ISO 13849-1, SILCL 3 po EN IEC 62061 in SIL 3 po EN IEC 61508.
Varnostne in standardne tokovne risbe
easySafety omogoča programiranje z varnostnimi in standardnimi tokovnimi risbami.
Varnostne funkcije izvajajte le z varnostnimi tokovnimi risbami.
Varnostno načelo
Varnostna funkcija se izvaja z izklopom izhodov aparata. V varnem stanju so polvodniški izhodi v stanju 0 in relejski izhodi odprti.
Pri dvokanalni izvedbi uporabljajte za izklop dva izhoda aparata ali redundantni relejski izhod.
Vmesniki
ES4P-221-... so opremljeni s po dvema ne varnima vmesnikoma: easyNet in easyLink.
Prek teh vmesnikov lahko easySafety povežete s standardnimi napravami, kot je na
primer easy800 in ga razširite s standardnimi razširitvami easy600.
Pravilna uporaba
h
Kot vgradni aparat mora biti easySafety vgrajen v ohišje, stikalni blok ali instalacijski razdelilnik (IP54).
V primeru neustrezne uporabe so garancijski zahtevki do družbe Moeller GmbH neupravičeni.
Funkcije aparata
easySafety omogoča naslednje varnostne funkcije:
Funkcijski elementi
– Stikalo za izbiro načina delovanja
– Nadzor največje hitrosti
– Svetlobna zavesa in svetlobna zavesa s funkcijo premostitve (muting)
– Izklop v sili
Priključitev
Napajanje, digitalni vhodi in izhodi za testni signal.
ES4P-...
h
Napajanje in vhodni tokokrogi morajo biti vedno
napajani s pomočjo napajalnika. Napajalnik mora
ustrezati predpisom za nizko napetost z varnim
ločevanjem. Testne izhode uporabljajte izključno za
krmiljenje vhodov. Krmiljenje bremen ni dovoljeno!
Opozorilo!
svari pred veliko materialno škodo in lažjimi
telesnimi poškodbami.
Pred začetkom dela z varnostnim krmilno relejnim modulom ES4P-...
preberite to dokumentacijo in Navodilo za uporabo. Podroben opis zgradbe,
funkcij in programiranja aparata boste našli v Navodilu za uporabo na
priloženi zgoščenki "ES4P Documentation".
Pri krmiljenju aktivnih komponent, kot so motorji ali tlačni cilindri, lahko
pride do poškodb delov naprave in ogroženosti oseb, če je easySafety
napačno priključen ali pomanjkljivo konfiguriran in programiran.
Ob vklopu naprave easySafety se ne smejo pojaviti nevarnosti npr. nenadni
zagona motorja ali nepričakovan vklop napetosti.
Izhodi naprave (QS., QR.), ki jih uporabljate v standardnem vezalnem
naèrtu, niso varnostni izhodi in jih je dovoljeno uporabljati le v standardne
namene. Pazite, da ti izhodi na stroju oz. napravi ne sprožajo dejanj, ki
vplivajo na varnostne funkcije.
easyNet in easyLink nista varna vmesnika.
Prek njiju ni dovoljen prenos podatkov, ki vplivajo na varnost.
– Nadzor povratnega kroga
– Varnostna vrata (opcijsko z nadzorom zaklepa)
– Varnostni časovni rele
– Vklop
+24 V DC
0 V
> 1 A
< 4 A
U e = 24 V H
(20.4 – 28.8 V H)
I e = <250 mA
0.5 – 0.7 Nm
24 V
0 V 0 V
3.5 mm
DC 24 V
www.moeller.net\support
Nevarnost!
svari pred veliko materialno škodo in hudimi
ali smrtno nevarnimi telesnimi poškodbami.
– Nadzor mirovanja
– Stikalo za potrditev
– Dvoročni vklop tip III
– Nožno stikalo
IS1 IS2 IS3 IS4 IS5 IS6 IS7 IS8 IS9 IS10 IS11 IS12 IS13 IS14
Input 14x DC
4x Test Signal
T1
T2
T3
T4
23/40
