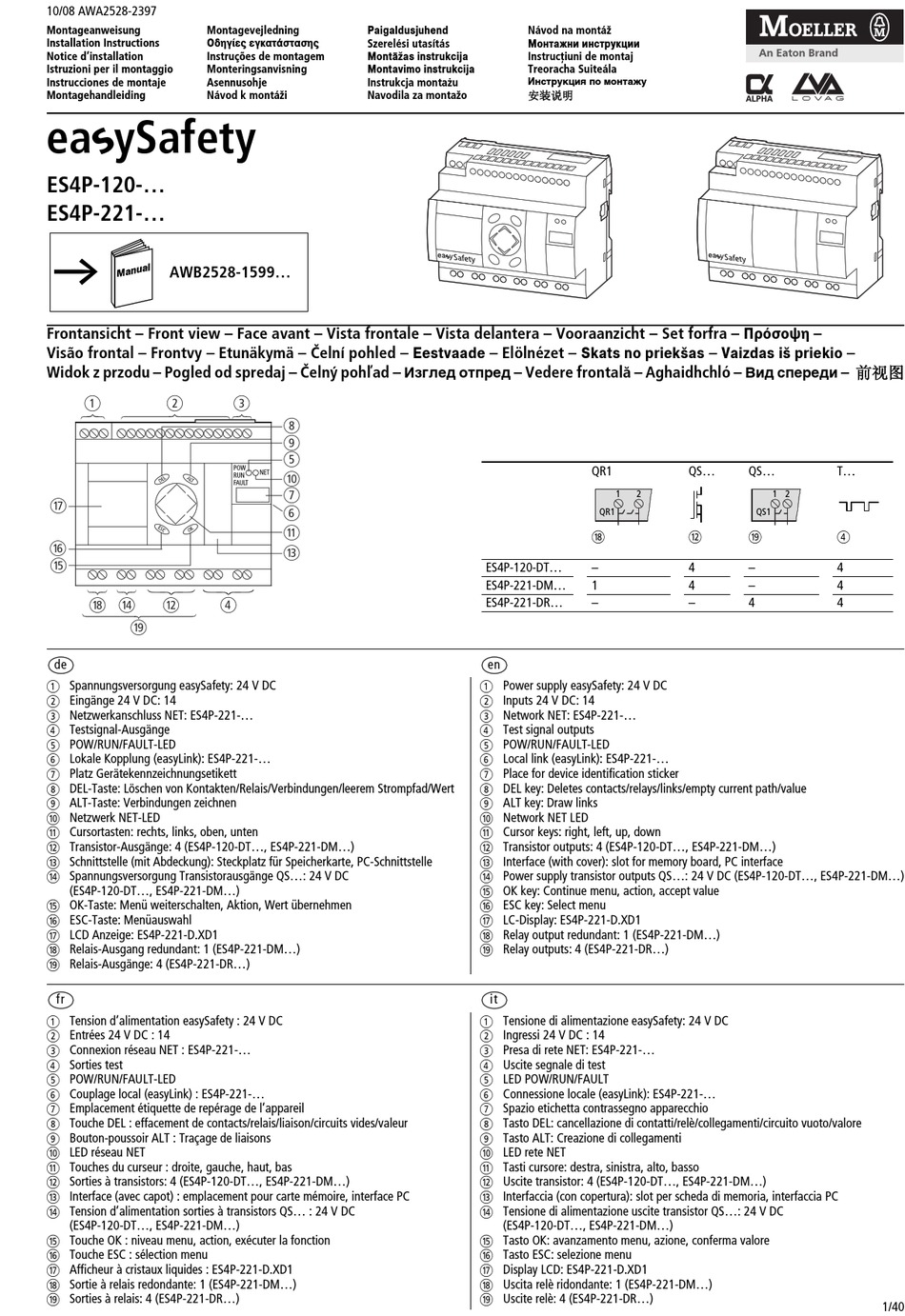

10/08 AWA2528-2397
Montageanweisung
Montagevejledning
Installation Instructions
Οδηγίες εγκατάστασης
Notice d'installation
Instruções de montagem
Istruzioni per il montaggio
Monteringsanvisning
Instrucciones de montaje
Asennusohje
Montagehandleiding
Návod k montáži
easySafety
ES4P-120-...
ES4P-221-...
A
AWB2528-1599...
Frontansicht – Front view – Face avant – Vista frontale – Vista delantera – Vooraanzicht – Set forfra – Πρόσοψη –
Visão frontal – Frontvy – Etunäkymä – Čelní pohled – Eestvaade – Elölnézet – Skats no priekšas – Vaizdas iš priekio –
Widok z przodu – Pogled od spredaj – Čelný pohľad –
a
b
q
p
o
r
n
l
s
de
a Spannungsversorgung easySafety: 24 V DC
b Eingänge 24 V DC: 14
c Netzwerkanschluss NET: ES4P-221-...
d Testsignal-Ausgänge
e POW/RUN/FAULT-LED
f Lokale Kopplung (easyLink): ES4P-221-...
g Platz Gerätekennzeichnungsetikett
h DEL-Taste: Löschen von Kontakten/Relais/Verbindungen/leerem Strompfad/Wert
i ALT-Taste: Verbindungen zeichnen
j Netzwerk NET-LED
k Cursortasten: rechts, links, oben, unten
l Transistor-Ausgänge: 4 (ES4P-120-DT..., ES4P-221-DM...)
m Schnittstelle (mit Abdeckung): Steckplatz für Speicherkarte, PC-Schnittstelle
n Spannungsversorgung Transistorausgänge QS...: 24 V DC
(ES4P-120-DT..., ES4P-221-DM...)
o OK-Taste: Menü weiterschalten, Aktion, Wert übernehmen
p ESC-Taste: Menüauswahl
q LCD Anzeige: ES4P-221-D.XD1
r Relais-Ausgang redundant: 1 (ES4P-221-DM...)
s Relais-Ausgänge: 4 (ES4P-221-DR...)
fr
a Tension d'alimentation easySafety : 24 V DC
b Entrées 24 V DC : 14
c Connexion réseau NET : ES4P-221-...
d Sorties test
e POW/RUN/FAULT-LED
f Couplage local (easyLink) : ES4P-221-...
g Emplacement étiquette de repérage de l'appareil
h Touche DEL : effacement de contacts/relais/liaison/circuits vides/valeur
i Bouton-poussoir ALT : Traçage de liaisons
j LED réseau NET
k Touches du curseur : droite, gauche, haut, bas
l Sorties à transistors: 4 (ES4P-120-DT..., ES4P-221-DM...)
m Interface (avec capot) : emplacement pour carte mémoire, interface PC
n Tension d'alimentation sorties à transistors QS... : 24 V DC
(ES4P-120-DT..., ES4P-221-DM...)
o Touche OK : niveau menu, action, exécuter la fonction
p Touche ESC : sélection menu
q Afficheur à cristaux liquides : ES4P-221-D.XD1
r Sortie à relais redondante: 1 (ES4P-221-DM...)
s Sorties à relais: 4 (ES4P-221-DR...)
Paigaldusjuhend
Szerelési utasítás
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
c
h
i
e
POW
j
NET
RUN
FAULT
g
f
k
m
d
Návod na montáž
Монтажни инструкции
Instrucţiuni de montaj
Treoracha Suiteála
Инструкция по монтажу
安装说明
– Vedere frontală – Aghaidhchló –
Изглед отпред
ES4P-120-DT...
ES4P-221-DM...
ES4P-221-DR...
en
a Power supply easySafety: 24 V DC
b Inputs 24 V DC: 14
c Network NET: ES4P-221-...
d Test signal outputs
e POW/RUN/FAULT-LED
f Local link (easyLink): ES4P-221-...
g Place for device identification sticker
h DEL key: Deletes contacts/relays/links/empty current path/value
i ALT key: Draw links
j Network NET LED
k Cursor keys: right, left, up, down
l Transistor outputs: 4 (ES4P-120-DT..., ES4P-221-DM...)
m Interface (with cover): slot for memory board, PC interface
n Power supply transistor outputs QS...: 24 V DC (ES4P-120-DT..., ES4P-221-DM...)
o OK key: Continue menu, action, accept value
p ESC key: Select menu
q LC-Display: ES4P-221-D.XD1
r Relay output redundant: 1 (ES4P-221-DM...)
s Relay outputs: 4 (ES4P-221-DR...)
it
a Tensione di alimentazione easySafety: 24 V DC
b Ingressi 24 V DC : 14
c Presa di rete NET: ES4P-221-...
d Uscite segnale di test
e LED POW/RUN/FAULT
f Connessione locale (easyLink): ES4P-221-...
g Spazio etichetta contrassegno apparecchio
h Tasto DEL: cancellazione di contatti/relè/collegamenti/circuito vuoto/valore
i Tasto ALT: Creazione di collegamenti
j LED rete NET
k Tasti cursore: destra, sinistra, alto, basso
l Uscite transistor: 4 (ES4P-120-DT..., ES4P-221-DM...)
m Interfaccia (con copertura): slot per scheda di memoria, interfaccia PC
n Tensione di alimentazione uscite transistor QS...: 24 V DC
(ES4P-120-DT..., ES4P-221-DM...)
o Tasto OK: avanzamento menu, azione, conferma valore
p Tasto ESC: selezione menu
q Display LCD: ES4P-221-D.XD1
r Uscita relè ridondante: 1 (ES4P-221-DM...)
s Uscite relè: 4 (ES4P-221-DR...)
Вид спереди
QR1
QS...
QS...
1
2
QR1
QS1
r
l
s
–
4
–
1
4
–
–
–
4
– 前视图
T...
1 2
d
4
4
4
1/40
