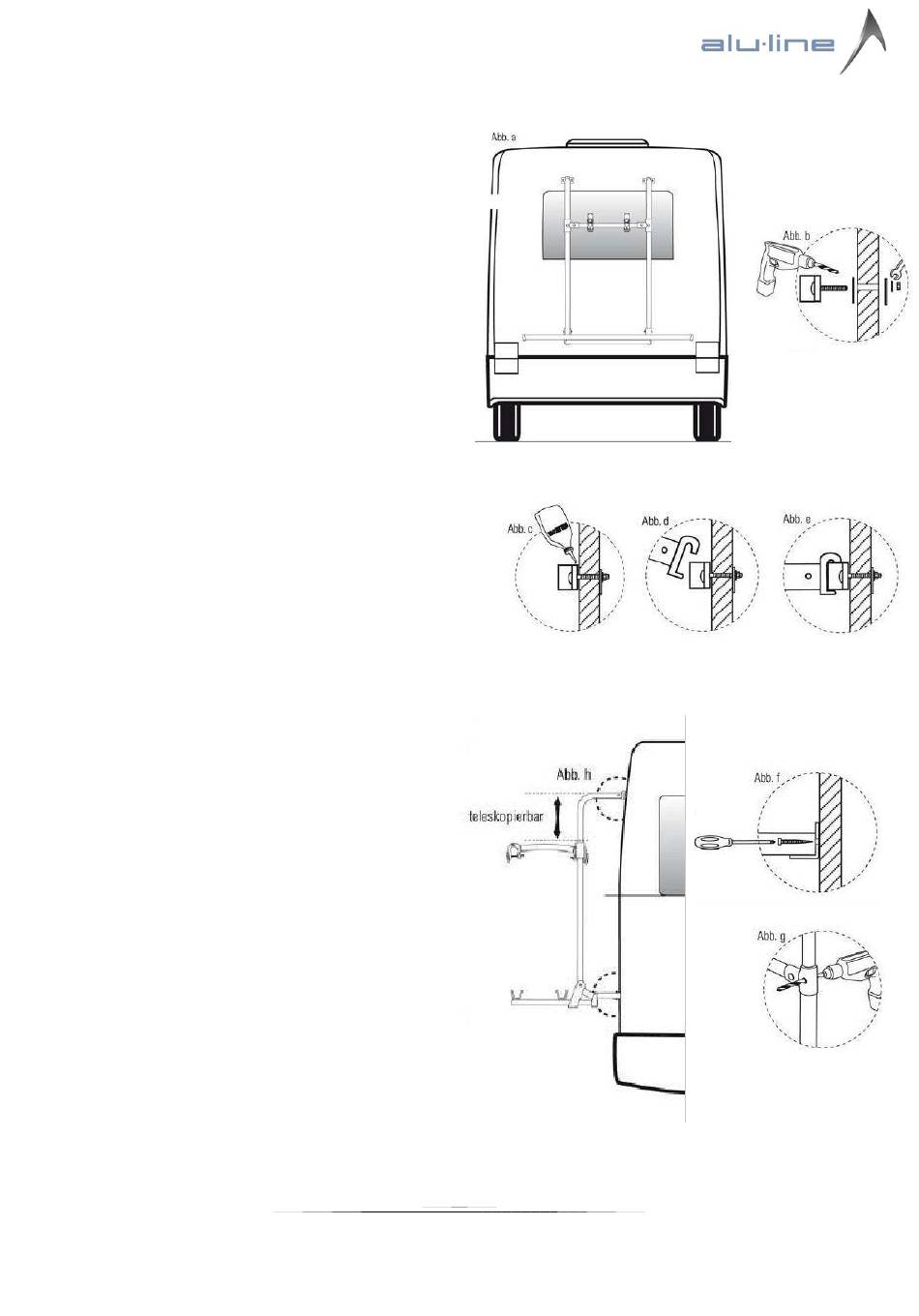

4. Montage am Fahrzeug:
Träger mit eingehängten Halterungen (1) zur
Markierung der Bohrungen am Heck
positionieren. Träger am Fahrzeug in
waagrechter Position ausrichten (Abb. a).
Bohrpunkte der Halterungen markieren und
Löcher Ø 6,5 mm durch die Fahrzeugrückwand
bohren (Abb. b).
Montagebereiche des Fahrzeugs reinigen.
Zur Abdichtung Ihres Fahrzeugs bestreichen Sie
die Moosgummidichtung (3) auf der Seite zur
Fahrzeugwand und die Bohrlöcher mit einem
Dichtmittel, z. B. Silikon (Abb. c).
Nun können die Halterungen mit
Schlossschrauben M 6 x 60, Unterlegscheiben
und Muttern gegen die Unterlegplatten (2) an
der Fahrzeuginnenwand verschraubt werden.
Der EuroCarry Nuevo wird nun in die
Halterungen eingehängt (Abb. d + e).
Die Grundrahmenrohre (15/2) sind
teleskopierbar. Bringen Sie den Träger in die für
das Fahrzeug optimale Höhe (Abb. h) und
befestigen Sie die Winkelleiste (4) mit den
Kreuzschlitzschrauben am Fahrzeug (Abb. f).
Wichtig:
Jetzt muss der Grundrahmen (15/3) mit dem
Grundrahmen (15/2) fest verschraubt werden.
Hierzu sind am Kunststoff T-Verbinder (11)
Löcher Ø 6,5 mm gestanzt die mit einer
Bohrmaschine durchgebohrt (Abb. g) und mit
den Schlossschrauben M 6 x 45,
Unterlegscheiben und Muttern verschraubt
werden müssen.
