1. Lieferumfang:
1. Halter (2 Stück)
2. Unterlegplatten (2 Stück)
3. Moosgummi (2 Stück)
4. Winkelleiste
5. U-Scheibe Ø 6,4 DIN 125 (16 Stück)
6. Stoppmutter M 6 (12 Stück)
7. Sechskantschraube 6 x 50 DIN 931 VA (2 Stück)
8. Sechskantschraube 6 x 55 DIN 931 VA (2 Stück)
9. Schlossschraube 6 x 60 DIN 603 VA (4 Stück)
10. Schlossschraube 6 x 45 DIN 603 VA (4 Stück)
11. Kunststoff T-Verbinder (2 Stück)
12. Schienenträger (2 Stück)
13. Zurrriemen (5 Stück)
14. Grundrahmenteile Alu (4 Stück)
15. Abstandhalter (2 Stück)
16. Kreuzschlitz-Holzschrauben (3 Stück)
2. Technische Daten:
-
Eigengewicht des Fahrradträgers:
-
Maximale Zuladung:

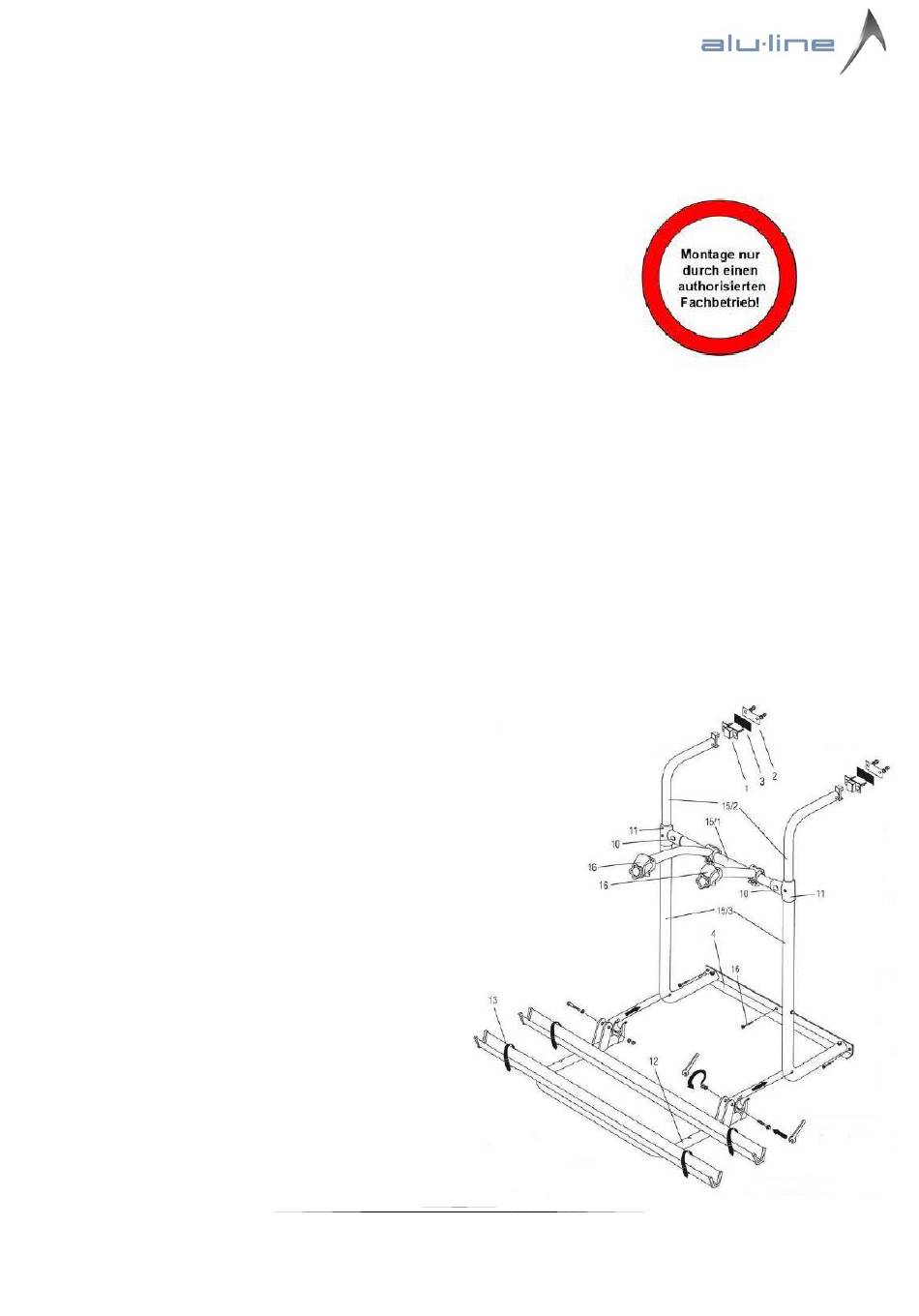

3. Vormontage:
Grundrahmen (15/3) und Grundrahmen (15/1)
mit den T-Verbindern (11) zusammenstecken
und mit 2 Schlossschrauben (10) M 6 x 45, 2 U-
Scheiben verschrauben. Winkelleiste (4) mit
Grundrahmen (15/3) und M 6 x 45 verbinden.
Schienenträger (12) mit Grundrahmen (15/3)
verschrauben. Schrauben nur so fest anziehen,
dass sich der Schienenträger noch hochklappen
lässt (ca. 2-3 Nm). Abstandshalter (15) an
Grundrahmen befestigen (15/1).
