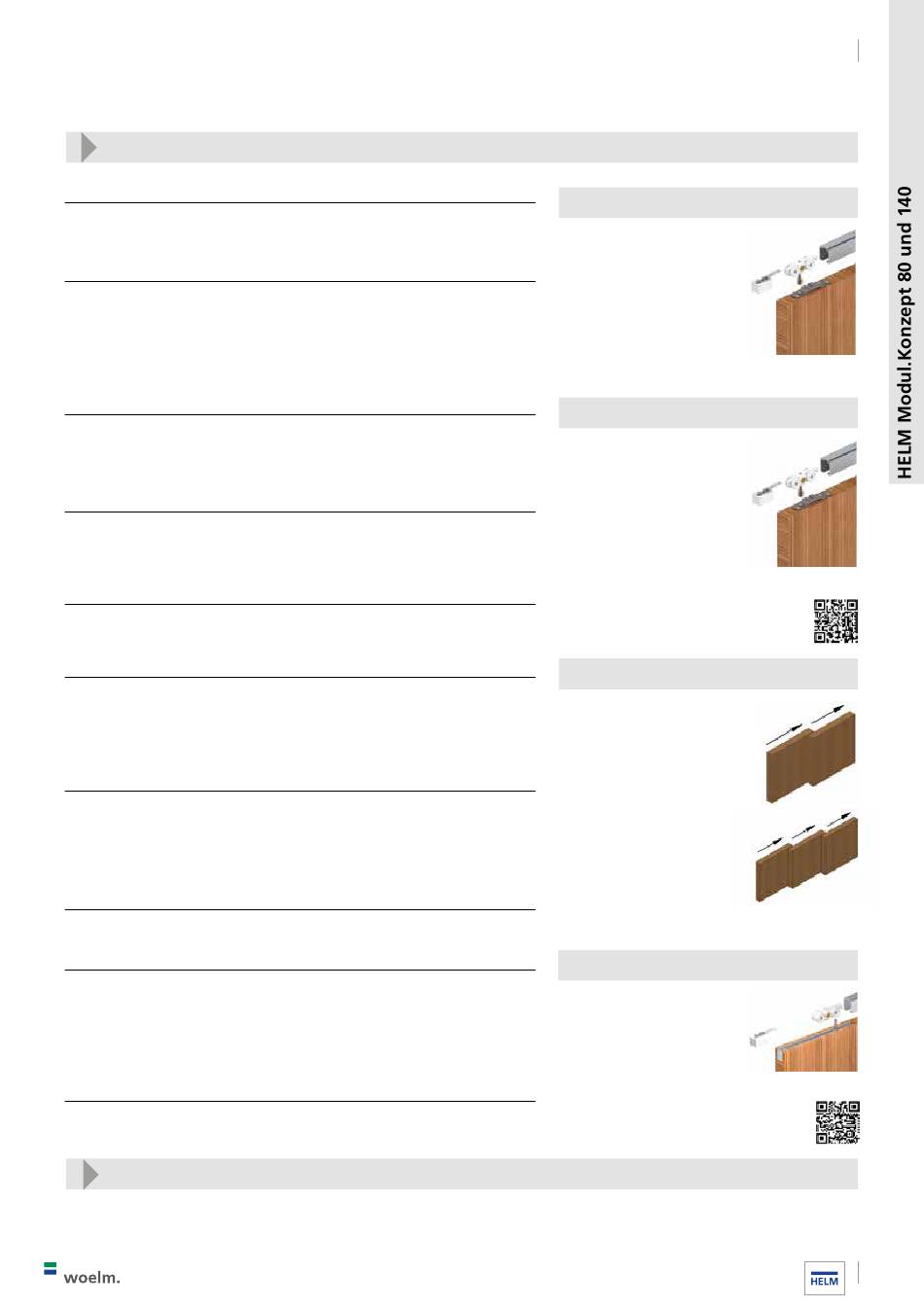

HELM Sets für Schiebetüren aus Holz
Set
2 x HELM 140-91 Rollapparat mit Flansch
2 x HELM 140 P Fangstopper
1 x HELM 216 Führungsgleiter
Set
4 x HELM 140-91 Rollapparat mit Flansch
4 x HELM 140 P Fangstopper
2 x HELM 216 Führungsgleiter
2 x HELM Umlenkrolle
1 x HELM Zahnriemenverbinder
1 x HELM Zahnriemenmitnehmer
1 Zahnriemen (nicht im Set
enthalten) per Meter
Berechnung: Zahnriemenlänge =
2 x Laufschienenlänge + 120 mm
Set
Set für 2-flügelige Teleskopbeschläge:
4 x HELM 140-91 Rollapparat mit Flansch
1 x HELM Federmitnehmer links
1 x HELM Federmitnehmer rechts
1 x HELM Rastmitnehmer
1 x HELM SmartGuide H 316 S
1 x HELM SmartGuide H 316 S mit Befestigungswinkel 45 mm
4 x HELM 140 P Fangstopper
Set für 3-flügelige Teleskopbeschläge:
6 x HELM 140-91 Rollapparat mit Flansch
2 x HELM Federmitnehmer links
2 x HELM Federmitnehmer rechts
2 x HELM Rastmitnehmer
1 x HELM SmartGuide H 316 S
2 x HELM SmartGuide H 316 S mit Befestigungswinkel 45 mm
6 x HELM 140 P Fangstopper
Set
2 x HELM 140-91 Rollapparat
2 x HELM Aufhängung minimale Einbauhöhe
1 x HELM Maulschlüssel
2 x HELM 140 P Fangstopper
1 x HELM 216 Führungsgleiter
Nicht mit Synchronumlenkung
kombinierbar.
Muschelgriffe und Türgriffe für HELM Modul.Konzept 80 und Modul.Konzept 140 ab Seite 72
HELM Modul.Konzept 140 - für Schiebetüren aus Holz
Art.-Nr. ME
120120000012
SET
120120000013
1
1
SET ohne Fangstopper
Art.-Nr. ME
120120000071 SET
000110017001 M
Art.-Nr. ME
006614 SET
006615 SET
Art.-Nr. ME
120120000070
SET
120120000074
1
1
SET ohne Fangstopper
HELM 140 bis 140 kg Flügelgewicht
HELM 140
Für einflügelige Holzschiebetüren
bis 140 kg Flügelgewicht und
Türstärken ab 30 mm.
Rollapparate, mit Kugellager
und Tragschraube aus Edelstahl-
Rostfrei, M8 x 45 mm
geprüft nach DIN 1527:2013
200.000 Zyklen
HELM 140 synchron
Für zweiflügelige synchron lau-
fende Holzschiebetüren bis 140
kg Flügelgewicht und Türstärken
ab 30 mm mit Zahnriemenum-
lenkung.
Rollapparate, mit Kugellager
und Tragschraube aus Edelstahl-
Rostfrei, M8 x 55 mm
geprüft nach DIN 1527:2013
200.000 Zyklen
HELM 140 Teleskopbeschlag
Zubehör-Set für Holzschiebetüren bis
140 kg Flügelgewicht und Türstär-
ken ab 40 mm bis 50 mm.
Achtung:
Laufschiene muss gesondert
bestellt werden.
Wichtiger Hinweis:
Es ist eine Überlappung der Flügel
von 70 mm je Flügel erforderlich!
HELM 140 ME-A
Für einflügelige Holzschiebetü-
ren mit minimaler Einbauhöhe
bis 140 kg Flügelgewicht und
Türstärken ab 35 mm.
Rollapparate mit Kugellager
und Aufhängung min. Einbau-
höhe
QR Code mit Link zur
Montageanleitung
QR Code mit Link zur
Montageanleitung
