Подключение к компьютеру
Перед началом работы станцию Blackmagic MultiDock нужно подключить к электрической
сети и к компьютеру.
Используя стандартный кабель IEC, подключите станцию Blackmagic MultiDock к сети.
После этого на передней панели загорится индикатор питания.
На Blackmagic MultiDock 10G соедините порт USB-C A с компьютером при помощи
соответствующего кабеля. Переключатель на задней панели позволяет настроить станцию
для работы как одно устройство с использованием всех четырех дисков или как два
независимых решения, каждое из которых имеет пару накопителей. Во втором случае доступ
к носителям возможен через раздельные разъемы USB-C с двух разных компьютеров.
Подробнее см. раздел «Настройка модели Blackmagic MultiDock 10G».
На Blackmagic MultiDock соедините один из портов Thunderbolt с ПК при помощи
соответствующего кабеля. Если компьютер оснащен только одним разъемом Thunderbolt,
для подключения RAID-массива или другого устройства можно использовать
дополнительный порт Thunderbolt на MultiDock.

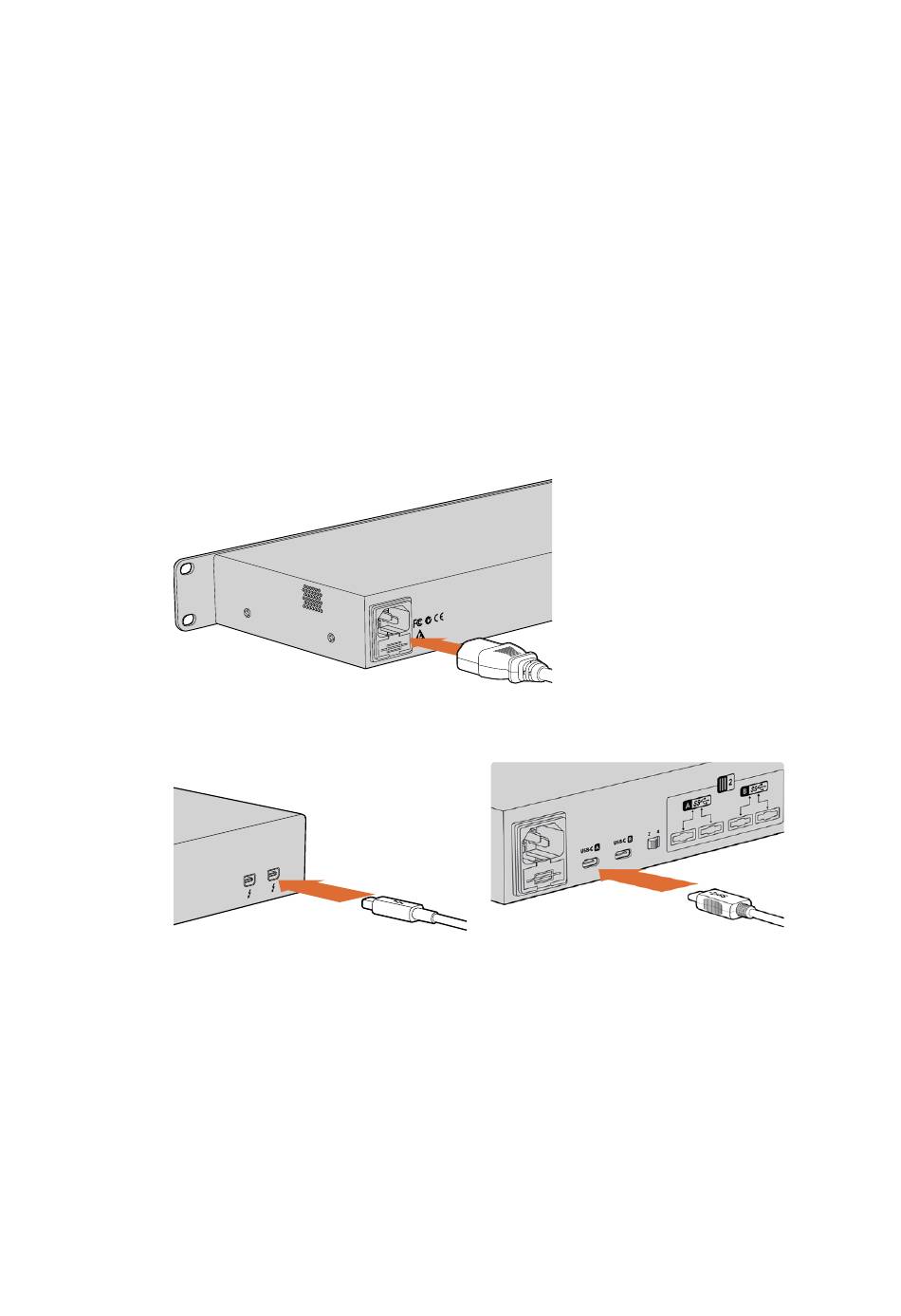

Используя кабель с вилкой по стандарту IEC, подключите
Blackmagic MultiDock к источнику питания
С помощью кабеля Thunderbolt или USB-C соедините Blackmagic
MultiDock и компьютер под управлением Mac или Windows
Подключение дисков
Со станцией Blackmagic MultiDock можно использовать отформатированные SSD- и HDD-диски
размером 2,5 дюйма.
Порядок подключения дисков
1
Возьмите диск так, чтобы позолоченные контакты SATA были обращены вниз по
направлению к отсеку.
2
Осторожно установите диск в отсек до конца.
IO N !
C A U T
IC
EC TR O PE N !
O F EL N O T
RI SK - D O
SH O CK T5 AL
z Fu se
50 -6 0H
0V 1. 7A
10 0- 24
Подготовка к работе 111
