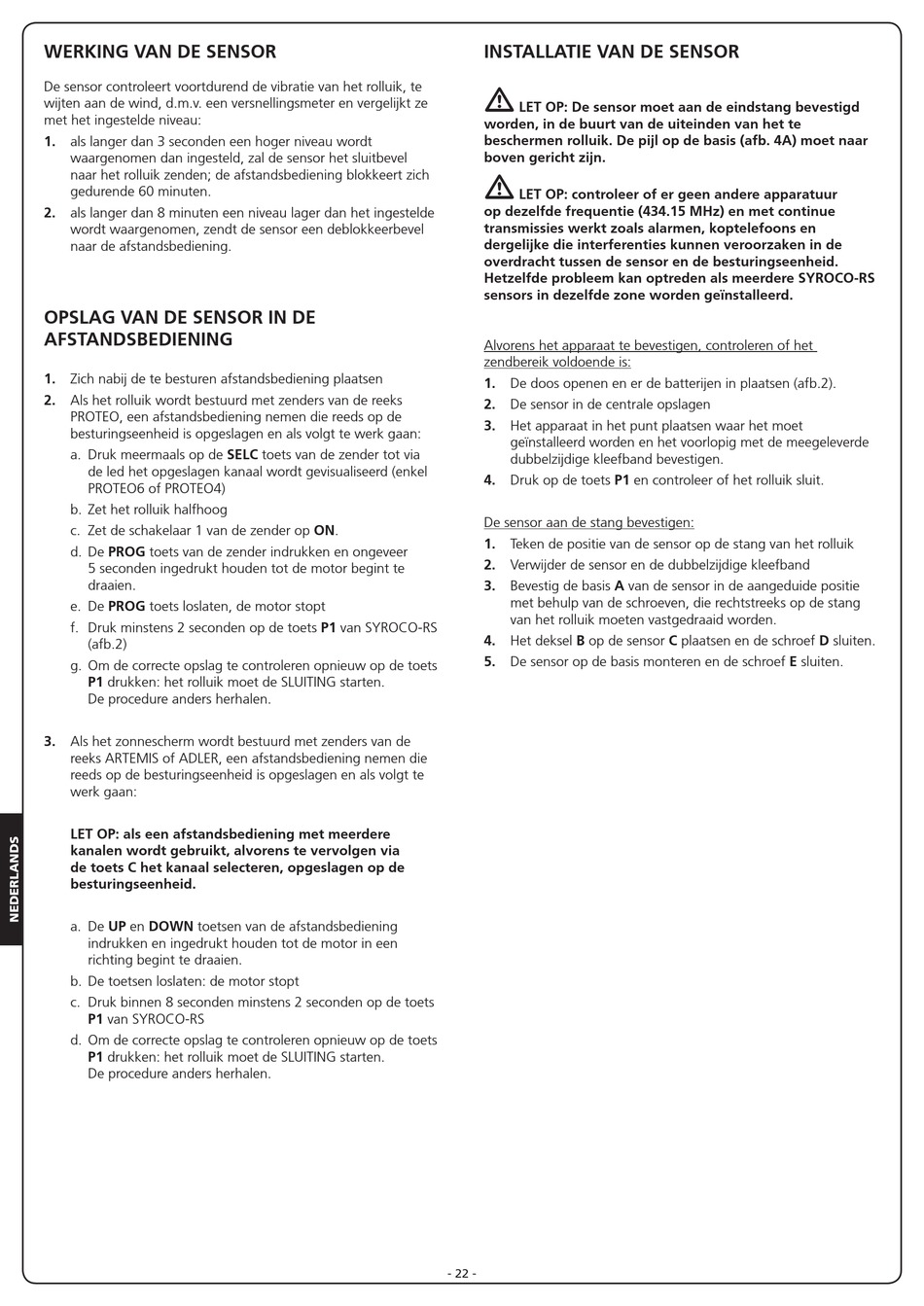

WERKING VAN DE SENSOR
De sensor controleert voortdurend de vibratie van het rolluik, te
wijten aan de wind, d.m.v. een versnellingsmeter en vergelijkt ze
met het ingestelde niveau:
1.
als langer dan 3 seconden een hoger niveau wordt
waargenomen dan ingesteld, zal de sensor het sluitbevel
naar het rolluik zenden; de afstandsbediening blokkeert zich
gedurende 60 minuten.
2.
als langer dan 8 minuten een niveau lager dan het ingestelde
wordt waargenomen, zendt de sensor een deblokkeerbevel
naar de afstandsbediening.
OPSLAG VAN DE SENSOR IN DE
AFSTANDSBEDIENING
1.
Zich nabij de te besturen afstandsbediening plaatsen
2.
Als het rolluik wordt bestuurd met zenders van de reeks
PROTEO, een afstandsbediening nemen die reeds op de
besturingseenheid is opgeslagen en als volgt te werk gaan:
a. Druk meermaals op de SELC toets van de zender tot via
de led het opgeslagen kanaal wordt gevisualiseerd (enkel
PROTEO6 of PROTEO4)
b. Zet het rolluik halfhoog
c. Zet de schakelaar 1 van de zender op ON.
d. De PROG toets van de zender indrukken en ongeveer
5 seconden ingedrukt houden tot de motor begint te
draaien.
e. De PROG toets loslaten, de motor stopt
f. Druk minstens 2 seconden op de toets P1 van SYROCO-RS
(afb.2)
g. Om de correcte opslag te controleren opnieuw op de toets
P1 drukken: het rolluik moet de SLUITING starten.
De procedure anders herhalen.
3.
Als het zonnescherm wordt bestuurd met zenders van de
reeks ARTEMIS of ADLER, een afstandsbediening nemen die
reeds op de besturingseenheid is opgeslagen en als volgt te
werk gaan:
LET OP: als een afstandsbediening met meerdere
kanalen wordt gebruikt, alvorens te vervolgen via
de toets C het kanaal selecteren, opgeslagen op de
besturingseenheid.
a. De UP en DOWN toetsen van de afstandsbediening
indrukken en ingedrukt houden tot de motor in een
richting begint te draaien.
b. De toetsen loslaten: de motor stopt
c. Druk binnen 8 seconden minstens 2 seconden op de toets
P1 van SYROCO-RS
d. Om de correcte opslag te controleren opnieuw op de toets
P1 drukken: het rolluik moet de SLUITING starten.
De procedure anders herhalen.
INSTALLATIE VAN DE SENSOR
m
LET OP: De sensor moet aan de eindstang bevestigd
worden, in de buurt van de uiteinden van het te
beschermen rolluik. De pijl op de basis (afb. 4A) moet naar
boven gericht zijn.
m
LET OP: controleer of er geen andere apparatuur
op dezelfde frequentie (434.15 MHz) en met continue
transmissies werkt zoals alarmen, koptelefoons en
dergelijke die interferenties kunnen veroorzaken in de
overdracht tussen de sensor en de besturingseenheid.
Hetzelfde probleem kan optreden als meerdere SYROCO-RS
sensors in dezelfde zone worden geïnstalleerd.
Alvorens het apparaat te bevestigen, controleren of het
zendbereik voldoende is:
1.
De doos openen en er de batterijen in plaatsen (afb.2).
2.
De sensor in de centrale opslagen
3.
Het apparaat in het punt plaatsen waar het moet
geïnstalleerd worden en het voorlopig met de meegeleverde
dubbelzijdige kleefband bevestigen.
4.
Druk op de toets P1 en controleer of het rolluik sluit.
De sensor aan de stang bevestigen:
1.
Teken de positie van de sensor op de stang van het rolluik
2.
Verwijder de sensor en de dubbelzijdige kleefband
3.
Bevestig de basis A van de sensor in de aangeduide positie
met behulp van de schroeven, die rechtstreeks op de stang
van het rolluik moeten vastgedraaid worden.
4.
Het deksel B op de sensor C plaatsen en de schroef D sluiten.
5.
De sensor op de basis monteren en de schroef E sluiten.
- 22 -
