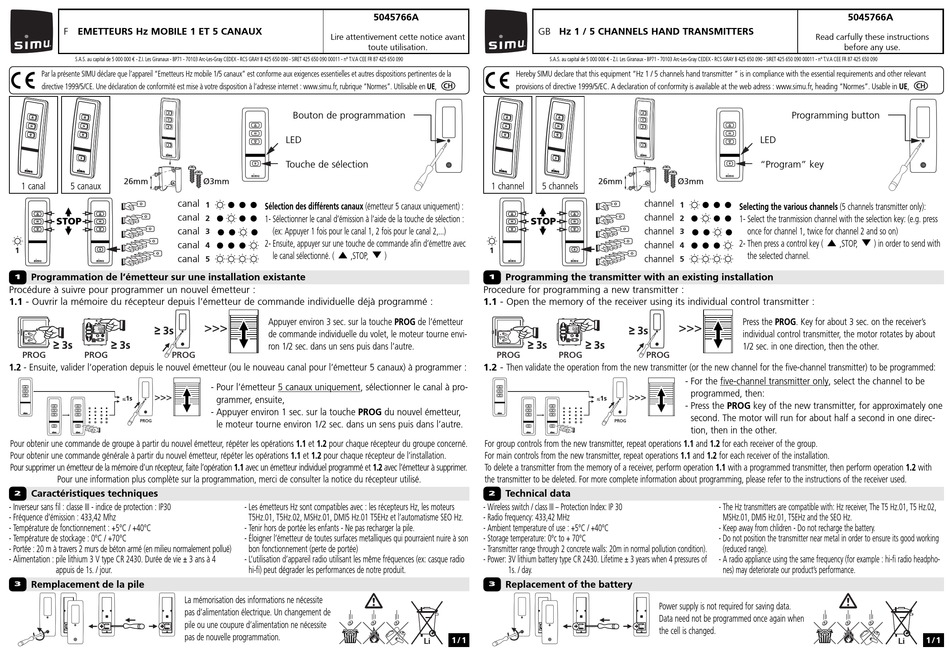

F EMETTEURS Hz MOBILE 1 ET 5 CANAUX
S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Par la présente SIMU déclare que l'appareil "Emetteurs Hz mobile 1/5 canaux" est conforme aux exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/CE. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.simu.fr, rubrique "Normes". Utilisable en UE,
26mm
1 canal 5 canaux
canal
canal
STOP
canal
canal
1
canal
Programmation de l'émetteur sur une installation existante
1
Procédure à suivre pour programmer un nouvel émetteur :
1.1 - Ouvrir la mémoire du récepteur depuis l'émetteur de commande individuelle déjà programmé :
1 2 3 4 5 6 7
0:00
w
COS 1
PROG PROG PROG
1.2 - Ensuite, valider l'operation depuis le nouvel émetteur (ou le nouveau canal pour l'émetteur 5 canaux) à programmer :
!1s
PROG
Pour obtenir une commande de groupe à partir du nouvel émetteur, répéter les opérations 1.1 et 1.2 pour chaque récepteur du groupe concerné.
Pour obtenir une commande générale à partir du nouvel émetteur, répéter les opérations 1.1 et 1.2 pour chaque récepteur de l'installation.
Pour supprimer un émetteur de la mémoire d'un récepteur, faite l'opération 1.1 avec un émetteur individuel programmé et 1.2 avec l'émetteur à supprimer.
Pour une information plus complète sur la programmation, merci de consulter la notice du récepteur utilisé.
Caractéristiques techniques
2
- Inverseur sans fil : classe III - indice de protection : IP30
- Fréquence d'émission : 433,42 Mhz
- Température de fonctionnement : +5°C / +40°C
- Température de stockage : 0°C / +70°C
- Portée : 20 m à travers 2 murs de béton armé (en milieu normalement pollué)
- Alimentation : pile lithium 3 V type CR 2430. Durée de vie ± 3 ans à 4
appuis de 1s. / jour.
Remplacement de la pile
3
La mémorisation des informations ne nécessite
pas d'alimentation électrique. Un changement de
pile ou une coupure d'alimentation ne nécessite
pas de nouvelle programmation.
5045766A
Lire attentivement cette notice avant
toute utilisation.
Bouton de programmation
LED
Touche de sélection
Ø3mm
1
Sélection des différents canaux (émetteur 5 canaux uniquement) :
1- Sélectionner le canal d'émission à l'aide de la touche de sélection :
2
(ex: Appuyer 1 fois pour le canal 1, 2 fois pour le canal 2,...)
3
2- Ensuite, appuyer sur une touche de commande afin d'émettre avec
4
le canal sélectionné. ( ,STOP,
5
Appuyer environ 3 sec. sur la touche PROG de l'émetteur
de commande individuelle du volet, le moteur tourne envi-
ron 1/2 sec. dans un sens puis dans l'autre.
- Pour l'émetteur 5 canaux uniquement, sélectionner le canal à pro-
grammer, ensuite,
- Appuyer environ 1 sec. sur la touche PROG du nouvel émetteur,
le moteur tourne environ 1/2 sec. dans un sens puis dans l'autre.
- Les émetteurs Hz sont compatibles avec : les récepteurs Hz, les moteurs
T5Hz.01, T5Hz.02, MSHz.01, DMI5 Hz.01 T5EHz et l'automatisme SEO Hz.
- Tenir hors de portée les enfants - Ne pas recharger la pile.
- Éloigner l'émetteur de toutes surfaces metalliques qui pourraient nuire à son
bon fonctionnement (perte de portée)
- L'utilisation d'appareil radio utilisant les même fréquences (ex: casque radio
hi-fi) peut dégrader les performances de notre produit.
GB Hz 1 / 5 CHANNELS HAND TRANSMITTERS
S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Hereby SIMU declare that this equipment "Hz 1 / 5 channels hand transmitter " is in compliance with the essential requirements and other relevant
provisions of directive 1999/5/EC. A declaration of conformity is available at the web adress : www.simu.fr, heading "Normes". Usable in UE,
1 channel 5 channels
STOP
1
)
Programming the transmitter with an existing installation
1
Procedure for programming a new transmitter :
1.1 - Open the memory of the receiver using its individual control transmitter :
PROG PROG
1.2 - Then validate the operation from the new transmitter (or the new channel for the five-channel transmitter) to be programmed:
For group controls from the new transmitter, repeat operations 1.1 and 1.2 for each receiver of the group.
For main controls from the new transmitter, repeat operations 1.1 and 1.2 for each receiver of the installation.
To delete a transmitter from the memory of a receiver, perform operation 1.1 with a programmed transmitter, then perform operation 1.2 with
the transmitter to be deleted. For more complete information about programming, please refer to the instructions of the receiver used.
Technical data
2
- Wireless switch / class III – Protection Index: IP 30
- Radio frequency: 433,42 MHz
- Ambient temperature of use : +5°C / +40°C
- Storage temperature: 0°c to + 70°C
- Transmitter range through 2 concrete walls: 20m in normal pollution condition).
- Power: 3V lithium battery type CR 2430. Lifetime ± 3 years when 4 pressures of
1s. / day.
Replacement of the battery
3
1 / 1
Li
26mm Ø3mm
channel
1
Selecting the various channels (5 channels transmitter only):
channel
1- Select the tranmission channel with the selection key: (e.g. press
2
channel once for channel 1, twice for channel 2 and so on)
3
2- Then press a control key (
channel
4
the selected channel.
channel
5
Press the PROG. Key for about 3 sec. on the receiver's
1 2 3 4 5 6 7
0:00
w individual control transmitter, the motor rotates by about
COS 1
1/2 sec. in one direction, then the other.
PROG
- For the five-channel transmitter only, select the channel to be
programmed, then:
!1s
- Press the PROG key of the new transmitter, for approximately one
second. The motor will run for about half a second in one direc-
PROG
tion, then in the other.
- The Hz transmitters are compatible with: Hz receiver, The T5 Hz.01, T5 Hz.02,
MSHz.01, DMI5 Hz.01, T5EHz and the SEO Hz.
- Keep away from chlidren - Do not recharge the battery.
- Do not position the transmitter near metal in order to ensure its good working
(reduced range).
- A radio appliance using the same frequency (for example : hi-fi radio headpho-
nes) may deteriorate our product's performance.
Power supply is not required for saving data.
Data need not be programmed once again when
the cell is changed.
5045766A
Read carfully these instructions
before any use.
Programming button
LED
"Program" key
,STOP, ) in order to send with
