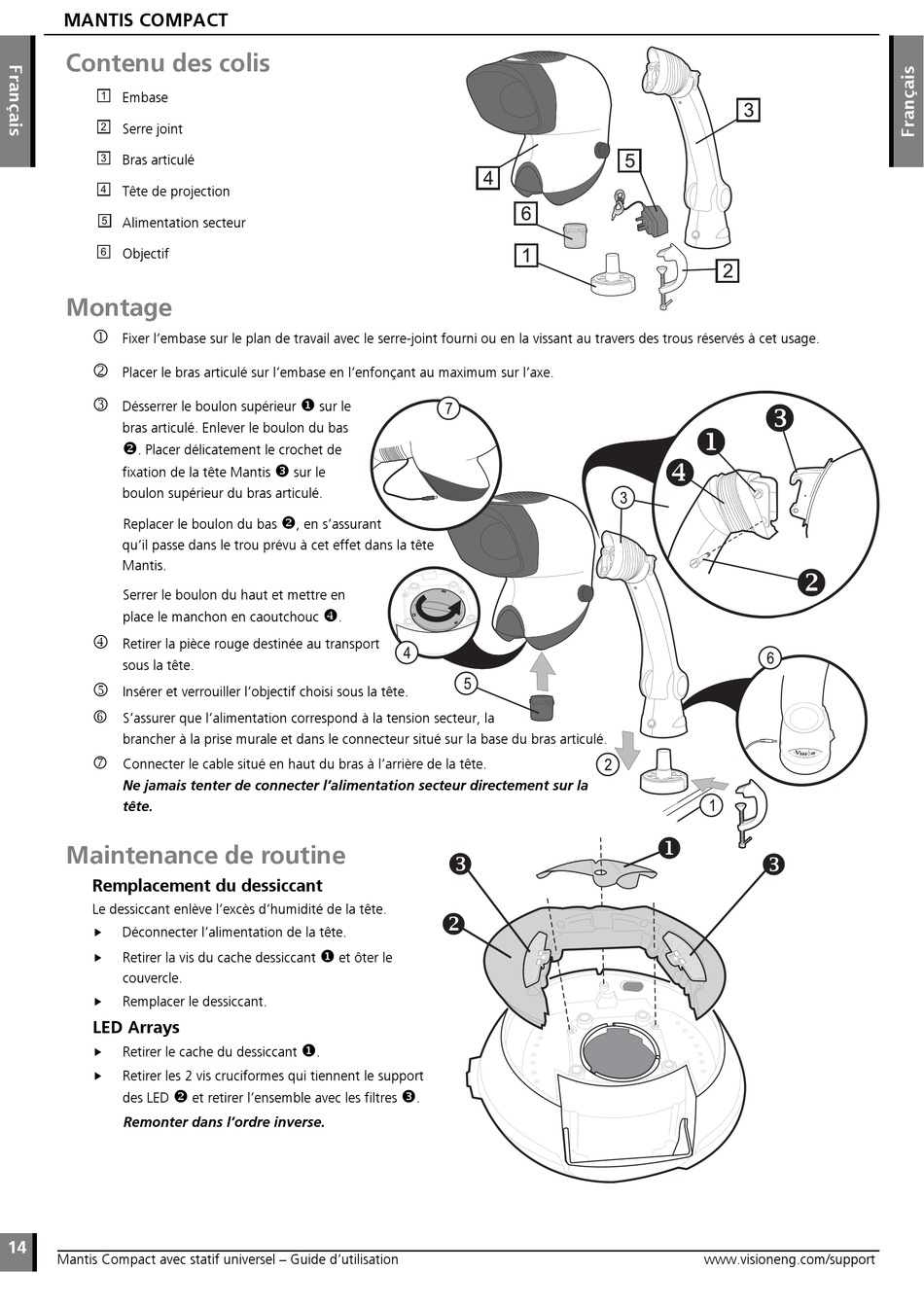

MANTIS COMPACT

Contenu des colis
Embase
Serre joint
Bras articulé
Tête de projection
Alimentation secteur
Objectif
Montage
1
Fixer l'embase sur le plan de travail avec le serre-joint fourni ou en la vissant au travers des trous réservés à cet usage.
2
Placer le bras articulé sur l'embase en l'enfonçant au maximum sur l'axe.
3
Désserrer le boulon supérieur
bras articulé. Enlever le boulon du bas
. Placer délicatement le crochet de
fixation de la tête Mantis
boulon supérieur du bras articulé.
Replacer le boulon du bas
qu'il passe dans le trou prévu à cet effet dans la tête
Mantis.
Serrer le boulon du haut et mettre en
place le manchon en caoutchouc
4
Retirer la pièce rouge destinée au transport
sous la tête.
5
Insérer et verrouiller l'objectif choisi sous la tête.
6
S'assurer que l'alimentation correspond à la tension secteur, la
brancher à la prise murale et dans le connecteur situé sur la base du bras articulé.
7
Connecter le cable situé en haut du bras à l'arrière de la tête.
Ne jamais tenter de connecter l'alimentation secteur directement sur la
tête.

Maintenance de routine

Remplacement du dessiccant
Le dessiccant enlève l'excès d'humidité de la tête.
Déconnecter l'alimentation de la tête.
Retirer la vis du cache dessiccant
couvercle.
Remplacer le dessiccant.
LED Arrays
Retirer le cache du dessiccant
Retirer les 2 vis cruciformes qui tiennent le support
des LED
Remonter dans l'ordre inverse.
14
Mantis Compact avec statif universel – Guide d'utilisation
sur le
sur le
, en s'assurant
.
et ôter le
.
et retirer l'ensemble avec les filtres .
