MicroTrack II
3 - Hardware-Regler und Anzeigen

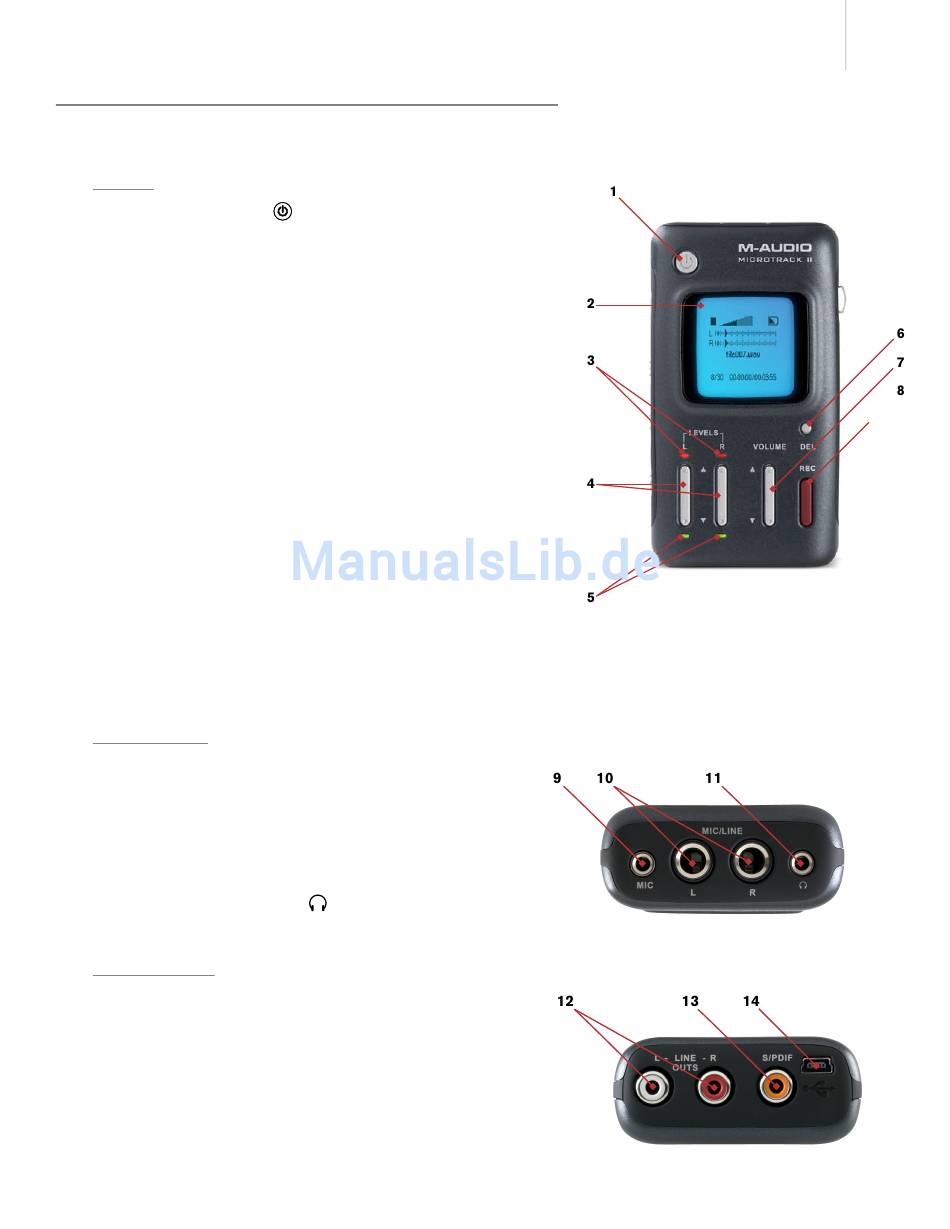

Front
1
Power-Button
lang gedrückt, um MicroTrack II ein- und auszuschalten Halten
Sie den Power-Button ca 10 Sekunden lang gedrückt, um
das Gerät auszuschalten, wenn es einmal nicht mehr reagiert
Außerdem können Sie mit diesem Button den MicroTrack II
USB-Drive-Modus (oder "Host"-Modus) beenden und in den
normalen Wiedergabe/Aufnahme-Betrieb wechseln
2
LC-Display: Das Display zeigt Ihnen den aktuellen Status des
Geräts an
3
Clip-LEDs: Diese LEDs leuchten auf, wenn das
Eingangssignal -1dB übersteigt
4
Aufnahmelautstärke (LEVELS): Hier justieren Sie die
Aufnahmelautstärke jeweils für den linken und rechten
Eingangskanal des Micro Track II Die aktuelle Einstellung der
Verstärkung wird mit Dreiecken in den Pegelanzeigen des
Hauptfensters dargestellt
5
Signalanzeige: Diese LEDs leuchten wenn ein Signal mit
mehr als -40dB am ausgewählten Eingang anliegt
6
Entfernen-Button (DEL): Im normalen Wiedergabe/
Aufnahme-Betrieb können Sie mit diesem Button die aktuelle (oder ausgewählte) Audio-Datei löschen
7
Ausgabelautstärke (VOLUME): Mit diesem Regler stellen Sie die Lautstärke am Ausgang von MicroTrack II ein
8
Aufnahme-Button (REC): Mit diesem Button starten und stoppen Sie die Aufnahme
Oberseite
9
Stereo-Mikrofoneingang (MIC): Der 3,5 mm-
Stereoeingang (Miniklinke) kann für Stereo- und
Mono-Mikrofone genutzt werden Der Eingang kann
Elektretmikrofone mit 5V-Spannung versorgen
10 Mic/Line-Eingänge (MIC/LINE): Symmetrische 6,3
mm-Klinkeneingänge für Mikrofon- und Line-Signale
11 Kopfhörerausgang
mm-Buchse Ihren Kopfhörer für das Monitoring an
Unterseite
12 Cinch-Ausgänge (L-LINE-R OUTS): Dies sind die
beiden Line-Level-Ausgänge des MicroTrack II
13 S/PDIF-Eingang (S/PDIF): Eingang für die Aufnahme
von digitalen S/PDIF-Signalen
14 USB-Schnittstelle: Zum Anschluss an einen Host-
Computer oder des mitgelieferten USB-Netzteils
Über diese Schnittstelle wird ebenfalls der Akku von
MicroTrack aufgeladen
: Halten Sie diesen Button ca 1 Sekunde
: Schließen Sie an diese 3,5
Benutzerhandbuch
