Inhaltszusammenfassung für M-Audio Microtrack II

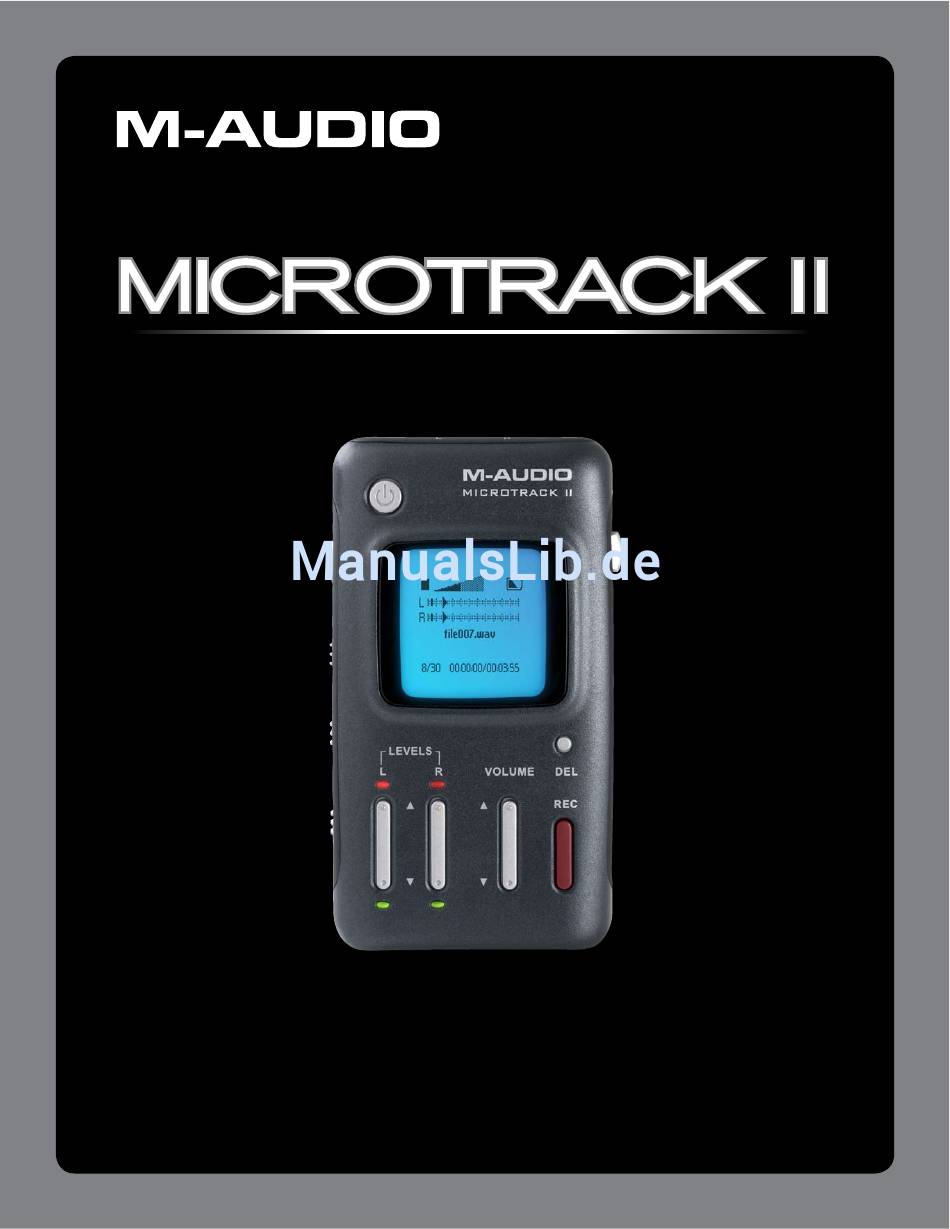

- Seite 1 Deutsch Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
1 - Einführung Lieferumfang Produktmerkmale Mindestsystemanforderungen 2 - Setup und Ladevorgang Anschluss an einen Computer Akku über USB aufladen Energie-Spar-Modus (Schlaf-Modus) Formatieren des Aufnahmemediums Formatierung über MicroTrack II 3 - Hardware-Regler und Anzeigen Front Oberseite Unterseite Links Rechts Hauptmenü Menü Dateien Menü... - Seite 3 Über MicroTrack 4 - Bedienungsanleitung Aufnahme Wiedergabe Loop-Wiedergabe (Schleife) 5 - MicroTrack II in Verbindung mit einem Computer MicroTrack II-Akku über den Computer aufladen Audiodateien auf den Computer kopieren MicroTrack II als externes Laufwerk CompactFlash-Karten und Microdrives mit dem Computer formatieren...
-
Seite 4: Einführung
CompactFlash- (CF) Karten oder Microdrives auf Ziehen Sie Ihre Aufnahmen dann zur weiteren Bearbeitung oder um sie ins Netz zu stellen einfach über Highspeed-USB 2 0 auf Ihren Computer MicroTrack II ist das ideale Gerät für eine Vielzahl von Anwendungen, z B für Außenaufnahmen, Live-Mitschnitte, Songwriting, Musikausbildung, usw Mit MicroTrack II stellen Sie ihre mobilen Aufnahmen auf die nächste Stufe Setzen Sie Marker* während der Aufnahme... -
Seite 5: Produktmerkmale
MicroTrack II Benutzerhandbuch Produktmerkmale Stereoaufnahme von WAV-, BWF- und MP3-Dateien < 16-oder 24-Bit Aufnahme/Wiedergabe < Analoger Eingangslimiter < Unterstützt Samplefrequenzen zwischen 44,1 und 96 kHz < integrierter wiederaufladbarer Akku † < hintergrundbeleuchtetes LC-Display < 2 symmetrische Mikrofon-/Lineeingänge (6,3 mm) mit 48V Phantomspeisung <... -
Seite 6: Setup Und Ladevorgang
Akku über USB aufladen Da die MicroTrack II-Batterie ab Werk nur schwach geladen ist, muss sie (über USB vom Computer oder mit dem mitgelieferten Netzteil) aufgeladen werden, bevor das Gerät in Betrieb gesetzt werden kann Die Batterie muss unbedingt voll aufgeladen sein, bevor Sie Ihren neuen Recorder verwenden Andernfalls verringert sich u U die Speicherkapazität der Batterie und damit Aufnahmezeit von MicroTrack II... -
Seite 7: Formatieren Des Aufnahmemediums
Benutzerhandbuch Formatieren des Aufnahmemediums MicroTrack II zeichnet direkt auf CF-Karten oder MicroDrive (Miniaturfestplatten) auf In beiden Fällen müssen die Medien entsprechend formatiert sein Die Formatierung mit MicroTrack II erledigen Sie wie folgt: HINWEIS: Durch die Formatierung werden sämtliche Daten auf der CF-Karte oder dem Microdrive gelöscht. -
Seite 8: Hardware-Regler Und Anzeigen
Entfernen-Button (DEL): Im normalen Wiedergabe/ Aufnahme-Betrieb können Sie mit diesem Button die aktuelle (oder ausgewählte) Audio-Datei löschen Ausgabelautstärke (VOLUME): Mit diesem Regler stellen Sie die Lautstärke am Ausgang von MicroTrack II ein Aufnahme-Button (REC): Mit diesem Button starten und stoppen Sie die Aufnahme... -
Seite 9: Links
20 Karteneinschub: Hier werden die CF Karten und Microdrives eingesetzt 21 Auswurf-Button: Dieser Button ist in das Gehäuse des MicroTrack II eingelassen, um zu verhindern, dass er abgebrochen oder aus Versehen gedrückt wird (Das Scharnier befindet sich auf der Seite des Karteneinschubs ) Klappen Sie den Button heraus und drücken Sie ihn, um das eingelegte Medium... -
Seite 10: Hauptmenü
Benutzerhandbuch Hauptmenü Drücken Sie den [MENU]-Button, um eine Liste der Menü-Kategorien (das Hauptmenü) im MicroTrack II-Display anzuzeigen Drücken Sie das [NAV]-Rad nach oben oder nach unten, um durch die Menüpunkte zu scrollen (der jeweils ausgewählte Menüpunkt erscheint fett) Drücken Sie dann das [NAV]-Rad, um den ausgewählten Menüpunkt zu aktivieren oder ein Untermenü... - Seite 11 MicroTrack II Benutzerhandbuch Aufnahmezeit verfügbar: Dieser Parameter lässt sich nicht bearbeiten Er zeigt die verbleibende < Aufnahmezeit auf dem eingelegten Medium an Wenn Sie diese Option auswählen, kann es eine Weile dauern, bis die noch verbleibende Aufnahmezeit errechnet und angezeigt wird Dieser Parameter soll Ihnen lediglich zeigen, ob das Speichermedium noch genügend Platz für ihre Aufnahme hat, oder ob Sie evtl bestimmte...
-
Seite 12: Menü Optionen
Kontrast Hier können Sie den Kontrast des MicroTrack II-Displays einstellen Drücken Sie das [NAV]-Rad rauf oder runter, um diesen Wert zu verändern Höhere Kontrastwerte ergeben ein dunkleres LC-Display Drücken Sie das [NAV]- Rad, um den neuen Wert zu bestätigen... -
Seite 13: Playback Eq
Dateigrösse einer Datei, die MicroTrack II mit diesem Dateisystem erstellen kann ist 2 GB Deshalb kann es sein, dass MicroTrack II weniger verbleibende Zeit angibt, auch wenn auf dem Speichermedium mehr als 2 GB verfügbar sind Die Einstellungen für das Rec Time Display sind: •... -
Seite 14: Menü System
Benutzerhandbuch Menü System PC Verbindung Versetzt MicroTrack II in den “Host-Modus” und somit in ein USB Compact Flash-Kartenlesegerät Sie können dann Audio- und Firmware-Dateien schnell und einfach von Ihrem Computer auf MicroTrack II kopieren und andersherum Im Host-Modus kann MicroTrack II keine Audiodateien abspielen oder aufnehmen Auf dem Display erscheint das “M-Audio”-Logo und ein USB-Symbol... -
Seite 15: Werkseinstellungen
Benutzerhandbuch Werkseinstellungen Mit dieser Funktion können Sie sämtliche Einstellungen von MicroTrack II in den Originalzustand zurücksetzen (Dadurch wird auch der interne Zähler der Dateinamen zurückgesetzt, so dass Ihre nächste Aufnahme den Namen “File0001 wav” erhält ) Drücken Sie das [NAV]-Rad, um die Einstellungen zurückzusetzen Sofern Sie sich dagegen entscheiden, drücken Sie [MENU], um die Aktion unausgeführt zu beenden... -
Seite 16: Sprache (Language)
• Italienisch • Japanisch • Spanisch • Chinesisch (vereinfacht) Hinweis: MicroTrack II zeigt die obigen Optionen in den jeweiligen Landessprachen an. ► Option Chinesich (vereinfacht) Falls die Sprache Chinesisch (vereinfacht) nicht zur Verfügung steht können Sie diese durch Aktualisierung der MicroTrack II Firmware von der M-Audio-Webseite (www m-audio com) hinzufügen... -
Seite 17: Bedienungsanleitung
Eingangsquelle, das Dateiformat, die Abtastrate, Bittiefe und stellen Sie die Aufnahmelautstärke ein Beginnen Sie dann mit der Aufnahme MicroTrack II vergibt dabei automatisch einen Namen für die Aufnahme “FILExxxx eee” xxx steht dabei für eine fortlaufende Nummer zwischen 0001 und 9999, während eee den Dateityp “wav” oder “mp3” kennzeichnet Der... - Seite 18 Einstellung des Record-Buttons im Optionen-Menü (Siehe hierzu den Abschnitt über den Record-Button im Kapitel “Optionen-Menü” dieses Benutzerhandbuchs )Spielen Sie nun den lautesten Sound, den Sie aufnehmen möchten Falls MicroTrack II bereits mit der Aufnahme begonnen hat, können Sie diese danach gegebenfalls wieder löschen Stellen Sie die Eingangslautstärke mit den [LEVELS]-Reglern auf der Obserseite von MicroTrack II so ein,...
-
Seite 19: Wiedergabe
Benutzerhandbuch Wiedergabe Nachdem Sie eine Datei aufgenommen haben, können Sie sie wiedergeben Schließen Sie die Ausgänge von MicroTrack II an, um die Aufnahme hören zu können Sie können Kopfhörer am 3,5 mm-Ausgang von MicroTrack II und/oder < einen Verstärker oder Mixer an die Cinch-ausgänge von MicroTrack II anschließen <... -
Seite 20: Loop-Wiedergabe (Schleife)
Benutzerhandbuch Loop-Wiedergabe (Schleife) Mit MicroTrack II können Sie einzelne Abschnitte einer Audiodatei wiederholt wiedergeben Das eignet sich zum Beispiel zum Einstudieren von Songs oder für Diktate Sie müssen dafür einen Anfangs- und einen Endpunkt wie folgt setzen: Um die Loop-Wiedergabe zu aktivieren, halten Sie während der Wiedergabe den [MENU]-Button für über zwei Sekunden gedrückt Links unten im Display erscheint das Loop-Symbol... -
Seite 21: Microtrack Ii In Verbindung Mit Einem Computer
PC” MicroTrack II-Akku über den Computer aufladen Der Akku von MicroTrack II wird automatisch aufgeladen, sobald er Strom über den USB-Anschluss erhält Je nach Computermodell muss dieser unter Umständen eingeschaltet sein, um über USB Strom abzugeben In der oberen rechten Ecke des MicroTrack II-Displays blinkt ein Batterie-Symbol Damit wird angezeigt, dass die Batterie geladen wird Sobald der Ladevorgang abgeschlossen ist, hört das Symbol auf zu blinken und ein Häkchen erscheint neben dem... -
Seite 22: Microtrack Ii Als Externes Laufwerk
Wenn Sie MicroTrack II vom Computer trennen möchten, müssen Sie zunächst den Host-Modus verlassen, um zu vermeiden, dass Daten auf dem Speichermedium beschädigt werden Dies trifft nur zu, wenn sich MicroTrack II im Host- Modus befindet, d h wenn im Display das “M-Audio”-Logo und das USB-Symbol angezeigt werden Wenn Sie Ihren Computer normal herunterfahren, werden sämtliche Laufwerke automatisch getrennt Wenn Sie Ihren... -
Seite 23: Entfernen Unter Mac Os X
Austauschen von CompactFlash- oder Microdrive-Medien Um die CompactFlash-Karte oder das Microdrive-Medium zu wechseln, ist es notwendig MicroTrack II zuerst vom Computer zu trennen (siehe oben) Verbinden Sie MicroTrack II erst wieder mit dem Rechner, wenn das neue Medium eingelegt wurde... -
Seite 24: Produktgarantie
Bei sachgemäßer Nutzung gewährt M-Audio Garantie auf Material- und Herstellungsmängel, sofern sich das Produkt im Besitz des ursprünglichen Käufers befindet und bei M-Audio registriert ist Weitere Informationen zu Garantie und Gewährleistungsbeschränkungen für Ihr Produkt finden Sie online unter www m-audio com/warranty Registrierkarte Bitte registrieren Sie Ihr neues M-Audio-Produkt! Mit der Registrierung sind Sie zur vollumfänglichen Inanspruchnahme... -
Seite 25: Anhang
MicroTrack II Benutzerhandbuch 7 - Anhang Aufnahmezeit / Medien MP3 Aufnahmezeit in Sekunden Bitrate 96000 128000 160000 192000 224000 320000 Medium Kapazität (MB) 5592 4194 3355 2796 2397 1678 11185 8389 6711 5592 4793 3355 22370 16777 13422 11185 9587... -
Seite 26: Aufnahmezeit / Medien (Fortsetzung)
MicroTrack II Benutzerhandbuch Aufnahmezeit / Medien (Fortsetzung) WAV Aufnahmezeit in Sekunden Samplefrequenz/ Bittiefe 44100/16 48000/16 88200/16 96000/16 44100/24 48000/24 88200/24 96000/24 Medien Kapazität (MB) 1522 1398 1014 3043 2796 1522 1398 2029 1864 1014 1024 6087 5592 3043 2796 4058... - Seite 27 PC ......0 820 000 731 Web ......www.m-audio.jp Mac .
