Beschreibung Der Anschlüsse - FSP ZEN400 Installationsanleitung

1 Installationsanleitung
1. Trennen Sie den Computer vollständig von der Stromversorgung ab.
2. Entfernen Sie die Abdeckung Ihres PC-Systems.
3. Trennen Sie sämtliche Versorgungsanschlüsse des alten Netzgeräts.
4. Entfernen Sie die vier Schrauben an der Rückseite des Gehäuses, mit denen
das alte Netzgerät befestigt ist, und nehmen Sie das alte Netzgerät heraus.
5. Befestigen Sie das neue Netzgerät mit Hilfe der vier Schrauben am Gehäuse.
6. Die Stecker lassen sich nur auf eine Weise anschließen, wenden Sie daher
keine Gewalt an, falls sie nicht passen. Versuchen Sie statt dessen, die Stecker
umgekehrt anzuschließen.
7. Vergewissern Sie sich, dass sich keine losen Schrauben im Gehäuse befinden,
da diese zu einem Kurzschluss des Motherboards führen könnten.
8. Bringen Sie die Abdeckung wieder an.

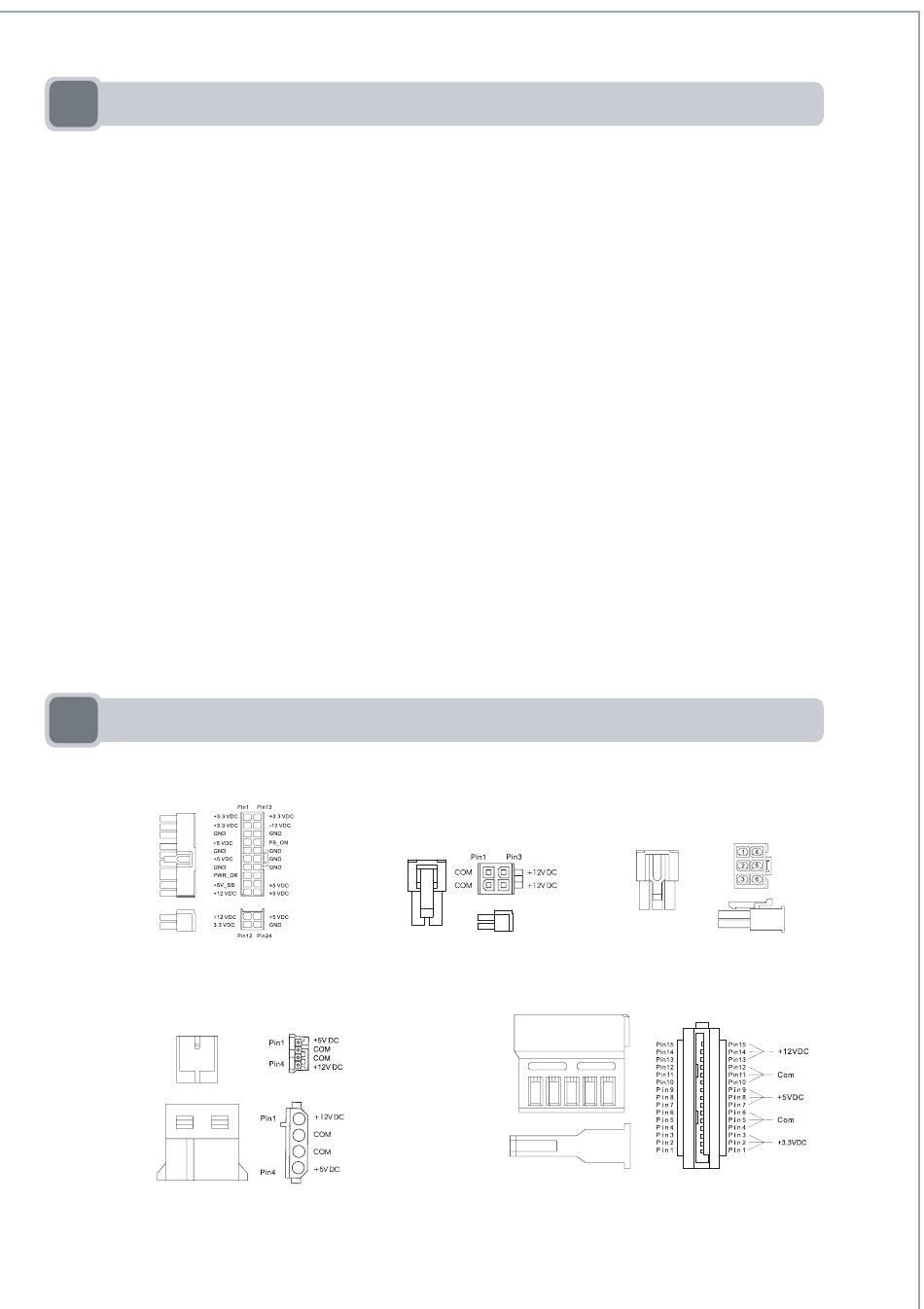

2 Beschreibung der Anschlüsse
Hauptversorgungsstecker
Peripherieversorgungsstecker
+12-V-Versorgungsstecker
Serial-ATA-Versorgungsstecker
9
Pin1 Pin2
+12VDC
+12VDC
+12VDC
+12V PCI Express -Versorgungsstecker
COM
COM
COM
