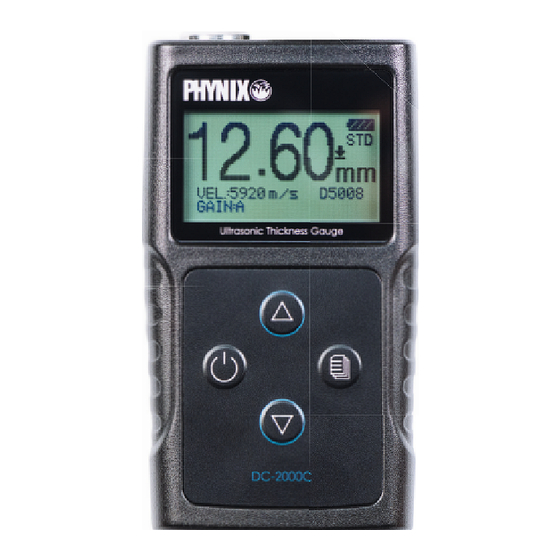

phynix DC-2000C Bedienungsanleitung

Wanddickenmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

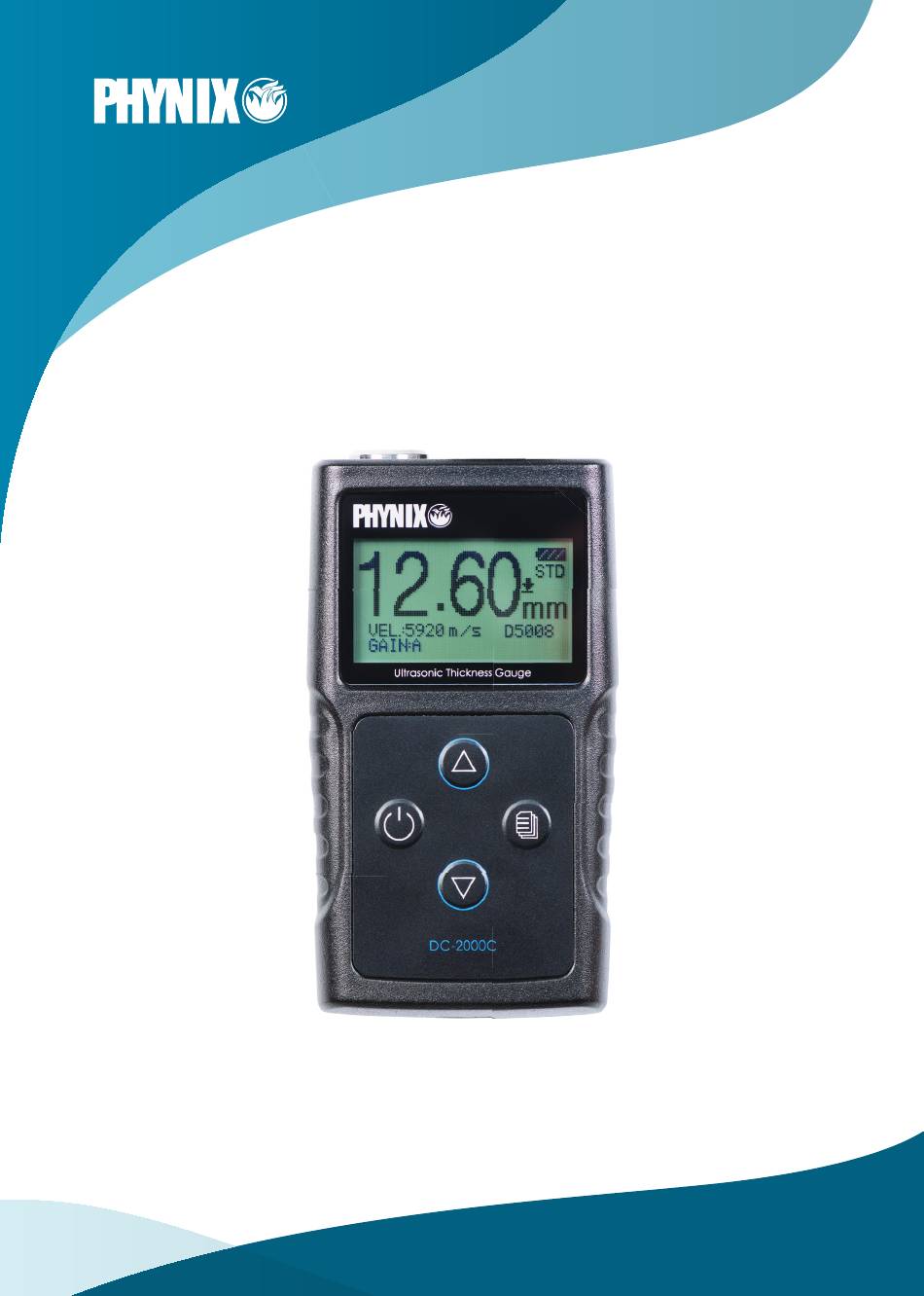

Bedienungsanleitung
Instruction Manual
WANDDICKENMESSGERÄT
WALL THICKNESS GAUGE
DC-20 0 0 C
W W W. PHY NI X . C O M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für phynix DC-2000C

Inhaltszusammenfassung für phynix DC-2000C

  • Seite 1 Bedienungsanleitung Instruction Manual WANDDICKENMESSGERÄT WALL THICKNESS GAUGE DC-20 0 0 C W W W. PHY NI X . C O M...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Beschreibung Technische Daten Lieferumfang Übersicht Tastatur Anzeige Vorbereitung vor der Messung 7.1. Vorbereitung des Gerätes 7.2. Auswahl der Sonde 7.3. Behandlung der zu messenden Oberfläche Grundfunktionen 8.1. Einschalten 8.2. Null-Kalibrierung 8.3. Beleuchtung 8.4. Einstellen der Geräteparameter 8.4.1. Messung 8.4.1.1. Standardmessung 8.4.1.2.
  • Seite 4 Contents General Description Technical Specifications Standard Delivery Overview Keypad Functions Display Screen Preparation before measurement 16.1. Preparation of the instrument 16.2. Selection of the Probe 16.3. Treatment of the surface to be measured Basic Operations 17.1. Switch on 17.2. Probe Zero 17.3.

  • Seite 5: Beschreibung

    Hintergrundbeleuchtung. Dieses Instrument kann mit sehr hoher Auflösung (0,01 mm oder 0,001 inch) die Dicke von metallischen und nichtmetallischen Materialien wie Stahl, Aluminium, Titan, Kunststoffen, Keramik, Glas und anderen Materialien messen. Die DC-2000C-Geräte zeigen die Messwerte in Millimetern oder Inch an. 2. Technische Daten ：0.65 mm - 400.0 mm...

  • Seite 6: Lieferumfang

    3. Lieferumfang -- Grundgerät -- Standardsonde 5 MHz D5008 -- Koppelgel 75 ml -- 2 AAA Batterien -- Kalibrierblock 4 mm (zur Kontrolle) -- Koffer -- Bedienungsanleitung -- Zertifikat 4. Übersicht 1. LCD Anzeige 2. Tastatur 3. Batteriefach 4. Sondenanschluss 5.

  • Seite 7: Tastatur

    5. Tastatur DC-2000C Ein- Drücken Sie diese Taste, um das /Ausschalten Instrument ein- oder auszuschalten. Drücken Sie diese Taste, um das Menü zu Zurück verlassen. Drücken Sie diese Taste, um zum Menu Betriebsmenü zu gelangen. Drücken Sie diese Taste, um die Auswahl Bestätigung...

  • Seite 8: Anzeige

    6. Anzeige Messwert Batteriezustand Messmodus Koppelanzeige Maßeinheit Sondentyp Schallgeschwindigkeit Verstärkung 7. Vorbereitung vor der Messung 7.1. Vorbereitung des Gerätes Überprüfen Sie das neu gekaufte Instrument und das Zubehör gemäß dem beschriebenen Lieferumfang in Kapitel 3. Wenn Sie feststellen, dass er nicht übereinstimmt, wenden Sie sich bitte rechtzeitig an Ihren Händler.

  • Seite 9: Behandlung Der Zu Messenden Oberfläche

    Messbereich Untergrenze bei Type Freq. Temp. Anwendung [mm] Stahlrohren [mm] Die Standardsonde wird häufig eingesetzt, z.B. wenn die Messfläche eben oder D5008 5.0 MHz 0.8 – 300 Ø 25 x 1.2 < 60 °C leicht gekrümmt ist oder die Dicke des zu messenden Werkstücks größer als 50 mm ist.

  • Seite 10: Grundfunktionen

    Die Sonde sollte Raumtemperatur haben und sauber sowie ohne erkennbaren Verschleiß sein. 8.3. Beleuchtung Drücken Sie , um die Beleuchtung ein- oder auszusachalten. 8.4. Einstellen der Geräteparameter 8.4.1. Messung DC-2000C stellt zwei Messmodi zur Verfügung, Standardmessung und Minimum-Messung.  drücken Sie , bis 1. Messung erscheint,...

  • Seite 11: Standardmessung

     drücken Sie oder , bis der gewünschte Messmodus erscheint,  drücken Sie zur Bestätigung,  oder drücken Sie , um das Menu zu verlassen und zur Messung zurückzukehren. 8.4.1.1. Standardmessung Nach dem Aufsetzen der Sonde auf der Oberfläche erscheint bei erfolgreicher Koppelung das Koppelsymbol, die die Wanddicke wird kontinuierlich angezeigt.
  • Seite 12 Kupfer, Gusseisen, Messing und Polystyrol. Das Gerät arbeitet mit folgenden Schallgeschwindigkeiten: Inch/µs Aluminium 6300 0,2480 Titan 6100 0,2401 Stahl 5920 0,2331 rostfreier Stahl 5800 0,2283 Glas 5300 0,2087 Kupfer 4700 0,1850 Gusseisen 4600 0,1811 Messing 4300 0,1693 Polystyrol 2400 0,0945 ...

  • Seite 13: Eingabe Der Schallgeschwindigkeit

    8.4.2.2. Eingabe der Schallgeschwindigkeit Wenn Sie auf einem anderen Material messen wollen oder wenn die in der Tabelle genannten Schallgeschwindigkeiten nicht mit den Eigenschaften Ihres Materials übereinstimmt, dann können Sie die Schallgeschwindigkeit auch als Zahlenwert eingeben. Einige Werte dazu finden Sie im Anhang (Kapitel 9). Wenn die voreingestellten Schallgeschwindigkeiten der neun Materialien nicht den Anforderungen des Anwenders entsprechen, finden Sie im Anhang eine Schallgeschwindigkeitstabelle, die die Schallgeschwindigkeit verschiedener...

  • Seite 14: Messen Der Schallgeschwindigkeit

    Messfehler zu vermeiden, kann das DC-2000C die Schallgeschwindigkeit )eines Materials bestimmen. unbekannt Zur Messung der Schallgeschwindigkeit ist ein Werkstück erforderlich, dessen Dicke (d ) bekannt ist. Messen Sie mit dem DC-2000C die Dicke dieses Werkstück Werkstücks (d ). Die dafür eingestellte Schallgeschwindigkeit Anzeige )sollte dabei in der Nähe der erwarteten Schallgeschwindigkeit liegen.

  • Seite 15: Speicher Für Schallgeschwindigkeiten

     drücken Sie um den Zahlenwert an dieser Position um 1 zu erhöhen. Kleinere Zahlenwerte erhalten Sie durch mehrfaches Drücken dieser Taste.  wiederholen Sie die beiden letzten Schritte solange, bis der angezeigte Dickenwert dem tatsächlichen Dickenwert d entspricht. Werkstück ...

  • Seite 16: Auflösung, Maßeinheit

     drücken Sie zur Bestätigung.  drücken Sie um das Menu zu verlassen und zur Messung zurückzukehren. 8.4.3. Auflösung, Maßeinheit Die DC-2000-Serie bietet die Auswahl aus zwei Auflösungen sowie zwei Maßeinheiten (mm/inch). Die Auswahl erfolgt wie folgt:  drücken Sie bis 1.

  • Seite 17: Funktion

     drücken Sie zur Bestätigung,  drücken Sie um das Menu zu verlassen und zur Messung zurückzukehren. 8.4.5. Funktion Mit diesem Menüpunkt können Sie einige Einstellungen des Messgerätes ändern. 8.4.5.1. Ausschalt-Modus  drücken Sie bis 1. Messung erscheint,  drücken Sie oder um 5.

  • Seite 18: Sprachen

    Sie zur Bestätigung,  drücken Sie um das Menu zu verlassen und zur Messung zurückzukehren. 8.4.5.3. Sprachen DC-2000C bietet mehrere Menüsprachen für eine einfache Bedienung. Die Auswahl erfolgt wie folgt:  drücken Sie bis 1. Messung erscheint,  drücken Sie oder um 5.

  • Seite 19: Kontrast

     drücken Sie zur Bestätigung,  drücken Sie um das Menu zu verlassen und zur Messung zurückzukehren. 8.4.5.4. Kontrast  drücken Sie bis 1. Messung erscheint,  drücken Sie deor um 5. Funktion auszuwählen,  drücken Sie zur Bestätigung,  drücken Sie oder um 4.

  • Seite 20: Information

     drücken Sie oder um Ja für ein Zurücksetzen auf Werkseinstellung oder Nein für einen Abbruch der Aktion auszuwählen.  drücken Sie zur Bestätigung,  drücken Sie um das Menu zu verlassen und zur Messung zurückzukehren. 8.4.5.6. Information This Funktion will show version number, the probe type and the probe number. ...

  • Seite 21: Anhang: Tabelle Mit Schallgeschwindigkeiten

    9. Anhang: Tabelle mit Schallgeschwindigkeiten Schallgeschwindigkeit Material inch/µs Aluminum 6300 0,2480 Aluminoxid 9900 0,3898 Beryllium 12900 0,5079 Borcarbid 11000 0,4331 Messing 4300 0,1693 Cadmium 2800 0,1102 Kupfer 4700 0,1850 Glas (Kronglas) 5300 0,2087 Glycerin 1900 0,0748 Gold 3200 0,1260 Inconel 5700 0,2244 Eisen...

  • Seite 22: General Description

    10. General Description The DC-2000C Ultrasonic Thickness Gauge is our new, innovative gauge with automatic probe recognition, automatic zeroing and a larger, more easily read LCD with backlight. This instrument can measure with very high resolution (0.01 mm or 0.001 inches) the thickness of metallic and non-metallic materials such as steel, aluminum, titanium, plastics, ceramics, glass and any other materials.

  • Seite 23: Standard Delivery

    12. Standard Delivery -- Main Unit -- Standard 5 MHz probe D5008 -- Couplant 75 ml -- 2 AAA batteries -- Build-in calibration block 4 mm (for control) -- Carrying case -- Instruction manual -- Certificate 13. Overview 1. LCD Screen 2.

  • Seite 24: Keypad Functions

    14. Keypad Functions DC-2000C Press this key to switch on or off the On/Off Key instrument. Esc. Menu Press this Key to Escape the Menu. Press This Key to go to the operation Menu Key Menu. Confirm Key Press this Key to confirm the selection.

  • Seite 25: Display Screen

    15. Display Screen Reading Battery Indicator 11 Measurement Mode Coupling Indicator 13 Measurement Unit 14 Current Probe model 15 Current Sound Velocity 16 Current Gain Setting 16. Preparation before measurement 16.1. Preparation of the instrument For the newly purchased instrument, please check the instrument and its accessories according to the standard delivery table in chapter 3.

  • Seite 26: Treatment Of The Surface To Be Measured

    Lower limit for Type Freq. Range [mm] Temp. Application steel pipes [mm] The probe is used common in many measurements, for example when the measuring surface is flat or D5008 5.0 MHz 0.8 – 300 Ø 25 x 1.2 < 60 °C slightly curved, or the thickness of the workpiece to be measured is larger than...

  • Seite 27: Basic Operations

    The probe should also be at the room temperature, clean and without any noticeable wear. 17.3. Backlight Press to turn on / off the backlight. 17.4. Parameters setting 17.4.1. Measurement DC-2000C provides two measuring modes, standard measurement and minimum measurement.  press into 1. Measurement ,  press...

  • Seite 28: Standard Measurement

     press to confirm ,  or press to leave the menu and go to measurment state. 17.4.1.1. Standard measurement After positioning of the probe on the surface the display shows continuously the current reading, according to the normal measuring state. 17.4.1.2.

  • Seite 29: Velocity Input

    Stainless steel 5800 0,2283 Glass 5300 0,2087 Copper 4700 0,1850 Cast iron 4600 0,1811 Brass 4300 0,1693 Polystyrene 2400 0,0945  press into 1. Measurement ,  press to select 2. Velocity rate,  press to confirm ,  press to select 1.

  • Seite 30: Velocity Measurement

    To measure the sound velocity, a workpiece is required whose thickness is known (d ). Measure the thickness of this workpiece with the DC-2000C workpiece ). The sound velocity set for this purpose (v ) should be close to...

  • Seite 31: Velocity Storage

     press into 1. Measurement ,  press to select 2. Velocity rate,  press to confirm ,  press to select 3. Vel. measurement,  press to confirm ,  press to move the cursor ▼ to the required digit position of the thickness value, ...

  • Seite 32: Resolution, Unit Of Measurement

     press into 1. Measurement ,  press to select 2. Velocity rate,  press to confirm ,  press to select 4. Vel. storage,  press to confirm ,  press to select one sound velocity,  press to confirm. ...

  • Seite 33: Function

     press into 1. Measurement ,  press to select 4. Probe calibration,  press to confirm ,  press to adjust the displayed value and make it equal to the actual thickness of workpiece,  press to confirm , ...

  • Seite 34: Gain Setting

    High, Medium, Low or Automatic.  press to confirm ,  press to get back to measurement. 17.4.5.3. Languages DC-2000C provides several menu languages for simple operation. Selection happens as follows:  press into 1. Measurement ,...

  • Seite 35: Contrast

     press to select 5. Function,  press to confirm ,  press to select 3. Languages,  press to confirm ,  press to select one of the languages,  press to confirm ,  press to get back to measurement. 17.4.5.4.

  • Seite 36: Information

     press to confirm ,  press to select 5. Default,  press to confirm ,  press to select Yes for reset or No for going back.  press to confirm ,  press to get back to measurement. 17.4.5.6.

  • Seite 37: Appendix: Table With Sound Velocities

    18. Appendix: Table with Sound Velocities Sound Velocity Material inch/µs Aluminum 6300 0,2480 Alumina Oxide 9900 0,3898 Beryllium 12900 0,5079 Boron Carbide 11000 0,4331 Brass 4300 0,1693 Cadmium 2800 0,1102 Copper 4700 0,1850 Glass(crown) 5300 0,2087 Glycerin 1900 0,0748 Gold 3200 0,1260 Inconel...
  • Seite 40 PHYNIX GmbH & Co. KG Siemensstr. 14 D-41469 Neuss Germany +49-2137-10978-0 +49-2137-10978-28 www.phynix.com info@phynix.de...
