Inhaltszusammenfassung für phynix TT-130

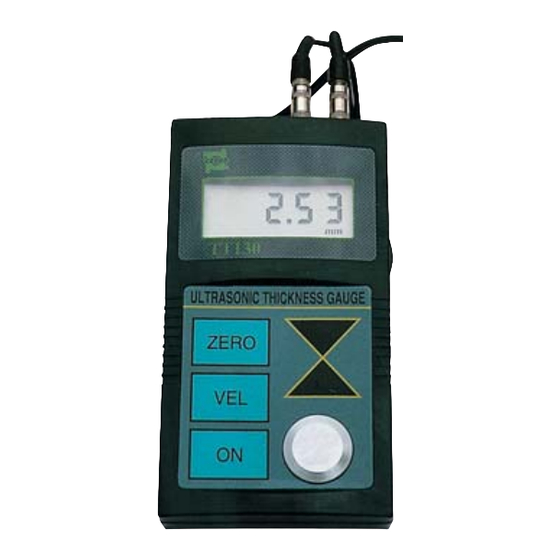

- Seite 1 EDIENUNGSANLEITUNG T T- 1 3 0 TT-130...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS 1. A LLGEMEINES 1.1. Anwendungsbereich Meßprinzip Grundausstattung und Beschreibung des Meßsgeräts Hauptfunktionen 2. D EßVORGANG Vorbereitung der Messung Einstellen der Schallgeschwindigkeit Kalibrierung Kalibrierung auf eine bekannte Schallgeschwindigkeit: Dickenmessung Kalibrierung auf eine bekannte Dicke: Messung der Schallgeschwindigkeit 3. D ICKENWERTSPEICHER Dickenwert-Speichermodus Einsehen des Dickenwertspeichers 4. -
Seite 3: Allgemeines
Kunststoff, Keramik, Glas und jedem anderen guten Ultraschalteiter, sofern zwei parallele Flächen oben und unten vorhanden sind. Das Delta TT-130 Gerät kann sowohl in der Industrie angewendet werden zur genauen Dickenmessung von verschieden Arten von neuartigen Materialien, Teilen und Komponenten als auch zur Überwachung verschiedener Arten von Rohren und Druckbehältern, deren Wandstärke sich aufgrund von Korrosion bzw. -
Seite 4: Hauptfunktionen
Umgebungstemperatur 0...400C Betriebsfrequenz: · 5 MHz Anzeigefrequenz: 4 Hz Stromversorgung: 2 x 1,5V AA Alkalizellen Batterielebensdauer: 250 Stunden mit 1 Batterieset Abmessungen: · 126mm x 68mm x 23mm Andere Prüfköpfe z. B. für höhere Temperaturen auf Anfrage 1.5. AUPTFUNKTIONEN 1. Automatische Prüfkopfnullung: automatische Korrektur auf Systemfehler 2. -
Seite 5: Der M Eßvorgang
EßVORGANG 2.1. ORBEREITUNG DER ESSUNG · Prüfkopfstecker am Gerät anschließen (Senderbuchsenende ist rot, jedoch können die beiden Stecker vertauscht werden). · ON-Taste drücken und Gerät einschalten. · Wie in den Abbildungen unten dargestellt, erscheint zunächst die komplette Anzeige für einige Sekunden. Dann wird die zuletzt eingestellte Ultraschallgeschwindigkeit angezeigt. -
Seite 6: Kalibrierung Auf Eine Bekannte Schallgeschwindigkeit
ALIBRIERUNG AUF EINE BEKANNTE CHALLGESCHWINDIGKEIT ICKENMESSUNG · Kopptungsmittel auf die Meßstelle auftragen. · Die Schallgeschwindigkeit entsprechend dem Material (siehe Tabelle in Kapitel 5) einstellen. Falls Unklarheit über die richtige Schallgeschwindigkeit besteht, sei es weil das Material unbekannt ist oder Meßwerte bei einer bestimmten Schallgeschwindigkeit falsch sind, bitte Kapitel 2.5 lesen. -
Seite 7: Dickenwertspeicher
ICKENWERTSPEICHER 3.1. ICKENWERT PEICHERMODUS · Die richtige Schallgeschwindigkeit für die neue Messung einstellen (s. Kapitel 2). · VEL-Taste gedrückt halten, danach ZERO-Taste drücken, um in den Speichermodus zu kommen. · Es wird nun ein bestimmter Speicherplatz des Speicherinhalts angezeigt: Speicherplatz 0 bis 9. ·... -
Seite 8: Wartung
ARTUNG 4.1. ATTERIEANZEIGE Erscheint BAU auf der Anzeige, bedeutet dies, daß die Batterie leer wird und rechtzeitig vor Benutzung des Geräts ausgetauscht werden sollte. Batterietausch: · Warten bis das Gerät automatisch abschaltet. · Batteriegehäuse öffnen (Batteriegehäusedeckel mit dem Daumen herunterdrücken und herausziehen). -
Seite 9: Schallgeschwindigkeitstabelle
CHALLGESCHWINDIGKEITSTABELLE Material Schallgeschwindigkeit (m/s) Aluminium 6260 Zink 4170 Silber 3600 Gold 3240 Zinn 3230 Eisen 5900 Messing 4640 Kupfer 4700 Polypropylen 2730 Wasserbei 20 1480 Glyzerin 1920 Wasserglas 2350 T02-107 Bedienungsanleitung TT130... - Seite 10 T02-107...
