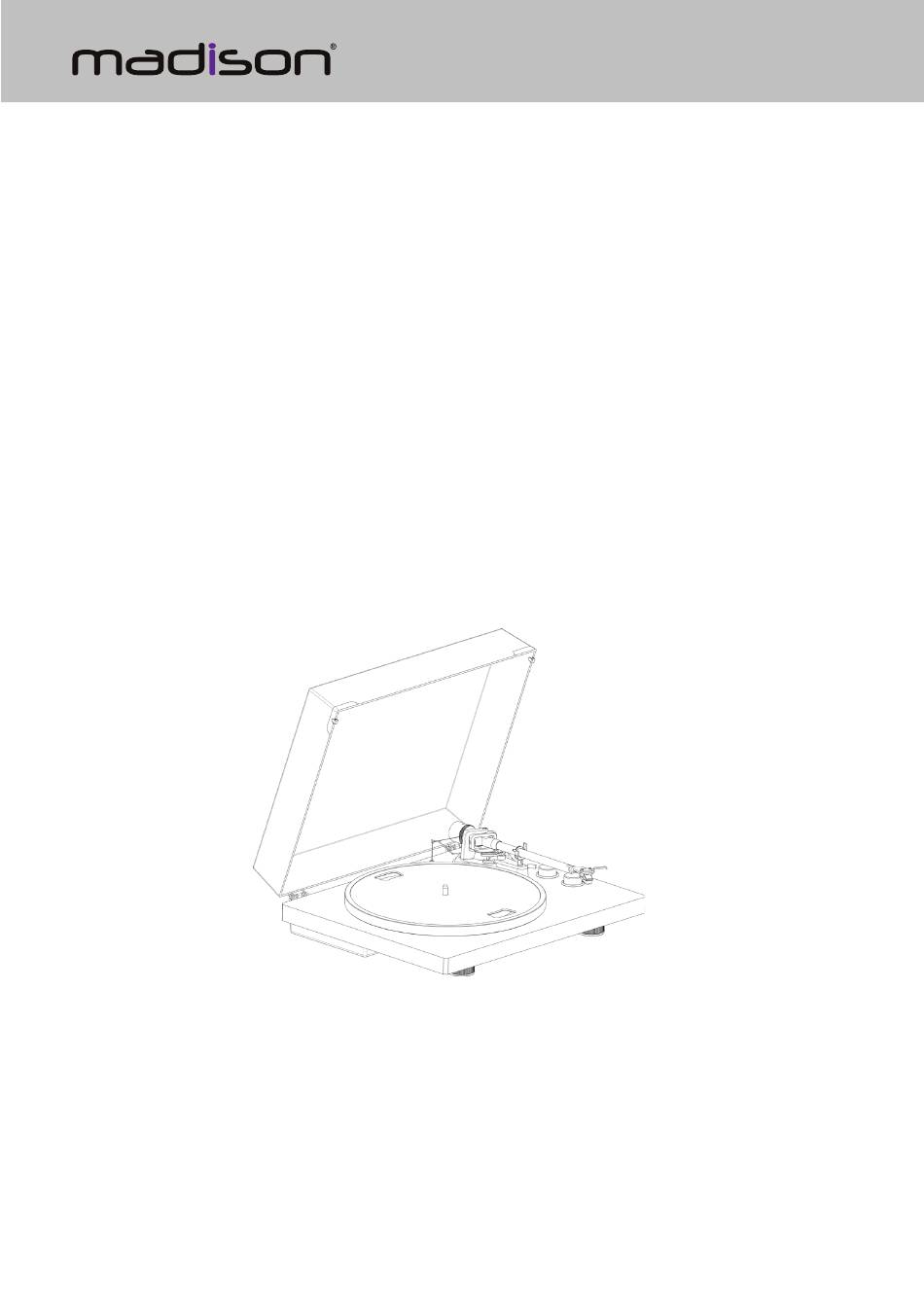

Madison MAD-RT500-BK Bedienungsanleitung
Mit riemenantrieb
Verfügbare Sprachen
Verfügbare Sprachen
BELT-DRIVE TURNTABLE
with USB ENCODING, BLUETOOTH TRANSMISSION & AUDIO TECHNICA
PLATINE-DISQUES A ENTRAINEMENT PAR COURROIE
avec ENCODAGE USB, TRANSMISSION BLUETOOTH & CELLULE AUDIO TECHNICA
PLATTENSPIELER MIT RIEMENANTRIEB
PC ENCODING, BLUETOOTH ÜBERTRAGUNG & AUDIO TECHNICA
USB BELT-DRIVE PLATENSPELER
met PC ENCODING, BLUETOOTH OVERDRACHT & AUDIO TECHNICA
BELT-DRIVE GRAMOFON
Z USB ENKODIRANJEM, BLUETOOTH PRENOSOM IN AUDIO TECHNICA
PLATAN CU CUREA
cu USB, TRANSMISIE BLUETOOTH & CARTUȘ AUDIO TECHNICA
GIRADISCOS TRACCION POR CORREA
Con ENCODER USB, TRANSMISION BLUETOOTH & CAPSULA AUDIO TECHNICA
USER MANUAL
- p. 2
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
HANDLEIDING
- p. 26
NAVODILA ZA UPORABO
MANUAL DE UTILIZARE
MANUAL DE USUARIO
- p. 10
- p. 18
- p. 34
- p. 42
- p. 50
MAD-RT500-BK / MAD-RT500-WD
Code: 10-5558/ 10-5559
CARTRIDGE
®
TONABNEHMER
®
CARTRIDGE
®
GLAVO
®
®
®
®
Inhaltsverzeichnis
Verwandte Anleitungen für Madison MAD-RT500-BK
Inhaltszusammenfassung für Madison MAD-RT500-BK
- Seite 1 MAD-RT500-BK / MAD-RT500-WD Code: 10-5558/ 10-5559 BELT-DRIVE TURNTABLE with USB ENCODING, BLUETOOTH TRANSMISSION & AUDIO TECHNICA CARTRIDGE ® PLATINE-DISQUES A ENTRAINEMENT PAR COURROIE avec ENCODAGE USB, TRANSMISSION BLUETOOTH & CELLULE AUDIO TECHNICA ® PLATTENSPIELER MIT RIEMENANTRIEB PC ENCODING, BLUETOOTH ÜBERTRAGUNG & AUDIO TECHNICA TONABNEHMER ®...
- Seite 18 DEUTSCH PLATTENSPIELER MIT RIEMENANTRIEB, PC ENCODING, BLUETOOTH ÜBERTRAGUNG & AUDIO TECHNICA® TONABNEHMER Einleitung Wir danken Ihnen für den Kauf unseres Produkts. Bitte lesen Sie vor der ersten Inbetriebnahme sorgfältig die Anleitung durch und behalten Sie sie für spätere Bezugnahme auf. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung der Anleitung oder zweckentfremdeten Gebrauch entstanden sind.
-
Seite 19: Komponenten, Funktionen Und Verbindungen
MAD-RT500-BK / MAD-RT500-WD KOMPONENTEN, FUNKTIONEN UND VERBINDUNGEN Gegengewicht Anti-Skating-Mechanismus Plattenteller Tonarmhebel Tonarmhalter 33/45 Wahlschalter Tonarm Stop / Start-Knopf Tonabnehmer Haube Scharnier Erdungsanschluss PHONO- und Line-Out-Buchsen PHONO- und Line-Out-Schalter Anti-Skating-Gewicht USB-PC-Anschluss AC-DC-Stromversorgungsbuchse Bluetooth-Anzeige Betriebsschalter Aufsetzen der Haube Setzen Sie die Haube vorsichtig über die Scharniere. - Seite 20 DEUTSCH Anti-Skating-Krafteinstellung Die Anti-Skating-Kraft muss dem Auflagegewicht wie folgt angepasst werden: Auflagegewicht Rille 5 - 10mN 1. Einkerbung 10 - 15mN 2. Einkerbung 15 - 20mN 3. Einkerbung 20mN and bigger 4. Einkerbung Schieben Sie die Schlaufe des Anti-Skating-Gewebes über 4. Einkerbung des Anti-Skating-Gewichts, um die kor- rekte Anti-Skating-Kraft für den werkseitig montierten Tonabnehmer einzustellen.
- Seite 21 MAD-RT500-BK / MAD-RT500-WD BT-Kontrollleuchte blinkt. 3. Während des Pairings blinkt das Licht zweimal pro Sekunde. Wenn das Gerät erfolgreich gekoppelt wurde, bleibt das Licht an. Hinweis: Dieses Gerät stellt eine Verbindung zum nächstgelegenen Bluetooth-Lautsprecher her. Wenn nach 2 Minuten kein Bluetoo- th-Lautsprecher zum Koppeln gefunden wurde, wird der Bluetooth-Sender deaktiviert und die LED erlischt.
- Seite 22 DEUTSCH HINWEIS: Wenn Sie die Audioeigenschaften Ihres Computers überprüfen müssen, sollte die Tonaufnahme aus- gewählt werden: SSS USB-Audiogerät wie folgt 2.4) 4 Stellen Sie die Ausgangs- und Eingangslautstärke ein Ausgangslautstärke Eingangslautstärke 2.5) Wählen Sie die Aufnahmetaste, um die Schallplatte aufzuzeichnen. Die linke und rechte Spur werden auf der Benutzeroberfläche angezeigt:: 2.5.1 Drücken Sie diesen Knopf, ...
- Seite 23 MAD-RT500-BK / MAD-RT500-WD 3. Exportieren Sie die Musikdateien für WAV, MP3, Format. ·Wenn Sie mit der Aufnahme fertig sind, sollten Sie Ihre Musik auf dem Computer speichern. ·Klicken Sie auf Datei und gehen Sie zu WAV-Format, MP3-Format oder Ogg-Format. ·Klicken Sie auf ein beliebiges Format, um die Musik zu speichern. Sie werden nach dem Dateinamen der Musi- kaufnahme gefragt.
-
Seite 24: Technische Daten
DEUTSCH Wartung und Reinigung Ihr Plattenspieler benötigt wenig oder keine regelmäßige Wartung. Entfernen Sie den Staub mit einem leicht feuchten Antistatiktuch. Verwenden Sie niemals ein trockenes Tuch, dies erzeugt statische Elektrizität und zieht mehr Staub an! Antistatische Reinigungsmittel sind im Fachhandel erhältlich, müssen jedoch sparsam aufgetra- gen werden, um eine Beschädigung der Gummiteile zu vermeiden. - Seite 25 MAD-RT500-BK / MAD-RT500-WD Netzteil ..................................12V�� 500mA Abmessungen ..........................(B x H x T) 420 x 360 x 125 mm Gewicht ....................................4,8 kg TECHNISCHE DATEN: AT-3600L (Audio-Technica®) Frequenzbereich .................................20Hz-20KHz Empfohlener Lastwiderstand ............................47kOhm Kanalbalance ..................................<2,5 dB Kanaltrennung ..................................> 18dB Empfohlene Auflagekraft ..............................
