SERVEVIEW-ERWEITERUNG

Die ServeView-Geräte der Serie H können mit einer 4-Port Erweiterungskarte bis zu einer Port-
Anzahl 16 ausgebaut werden. Die Erweiterungskarte installieren Sie indem Sie das Geräte-Chassis
öffnen und die Karte gemäß der beiliegenden Anleitung einbauen.
Die ServeView-Geräte können untereinander verbunden werden (eine Kaskadierung mit
Umschaltern der ServeView-Klassikserie oder den UltraView-Modellen ist ebenfalls möglich).
Damit können Sie Ihr System auf maximal 256 Rechneranschlüsse erweitern. Wenn Sie diese
Möglichkeit nutzen, wird das Gerät, an dem Sie Ihre Konsole (Monitor, Tastatur und Maus) mittels
des Octopus KMM-Kabels anschließen, das Master-Gerät (Hauptgerät). Alle anderen ServeView-,
ServeView-Klassik- oder UltraView-Geräte werden zu Slave-Geräten (Nebengeräten), die lediglich
die Funktion Anschlußerweiterung, aber keine Kontrollfunktionen mehr zur Verfügung stellen.
Wenn Sie also ein UltraView-Modell zur Erweiterung zur Verfügung haben, machen Sie es zum
Hauptgerät, damit Ihnen die On-Screen-Display Funktion zur Verfügung steht.
Nebengeräte können dann dem System beigefügt werden wenn Sie sie benötigen. Jedes Nebengerät,
das Sie Ihrem System hinzufügen, stellt Ihnen x-1 zusätzliche Rechneranschlüsse bereit, wobei x die
Anzahl der Anschlüsse des Nebengeräts ist. Wie Abbildung 5
Rechneranschlüsse, wenn Sie ein 16-Port-Hauptgerät mit einem 16-Port-Nebengerät erweitern.
Erweitern Sie mit einem weiteren 16-Port-Gerät haben Sie 46 Rechneranschlüsse. Wenn Sie also 16-
Port Geräte zur Erweiterung benutzen, können Sie also auf maximal 256 Rechner von einer einzigen
Konsole aus, zugreifen. Wenn Sie lediglich 8-Port-Geräte benutzen, können Sie Ihr System auf
maximal 64 Rechneranschlüsse ausbauen. Sie können 2-, 4-, 8-, 12- und 16-Port-Geräte
untereinander mischen, aber die maximale Anzahl von Anschlüssen eines jeden Nebengeräts sollte
:
:
gleich sein.
Über zwei Konfigurationseinstellungen, nämlich units (Anzahl der Geräte) und width (Anzahl der
Anschlüsse pro Gerät) wird exakt ermittelt, wie die angeschlossenen Rechner nummeriert sind. Bitte
beachten Sie das Units- und Width-Kommando um genauere Informationen zu bekommen.
Benötigte Erweiterungskabel
Für die Installation von Nebengeräten benötigen Sie ein ServeView-Daisy-Chain-Kabel für jedes
Nebengerät. Außerdem benötigen Sie weiterhin ein Octopus-CPU-Kabel für jeden Rechner, der an
S l a v e U n i t 1

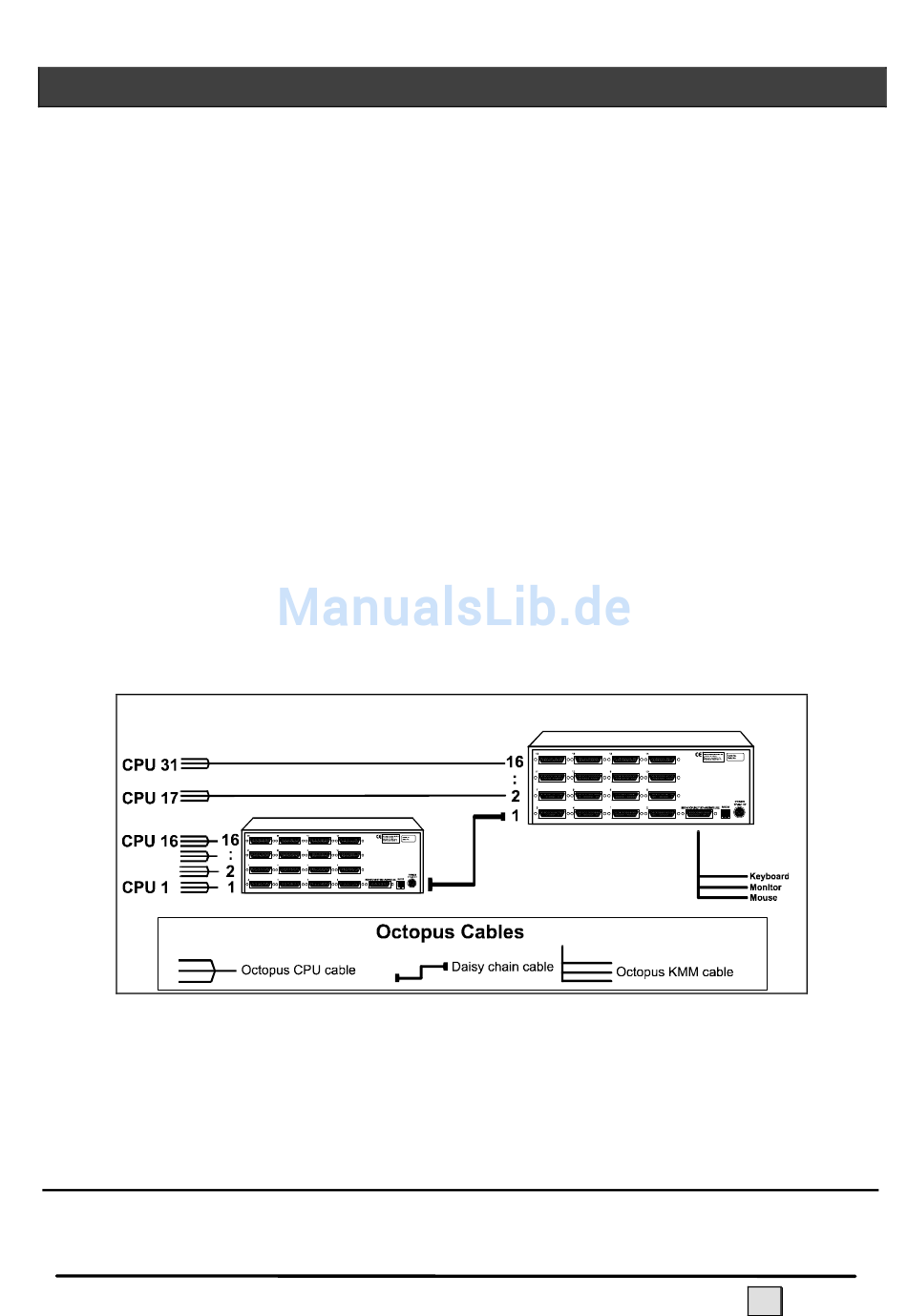

Abbildung 5: Erweiterungsdiagramm

zeigt, verfügen Sie über 31
M a s t e r U n i t
9
