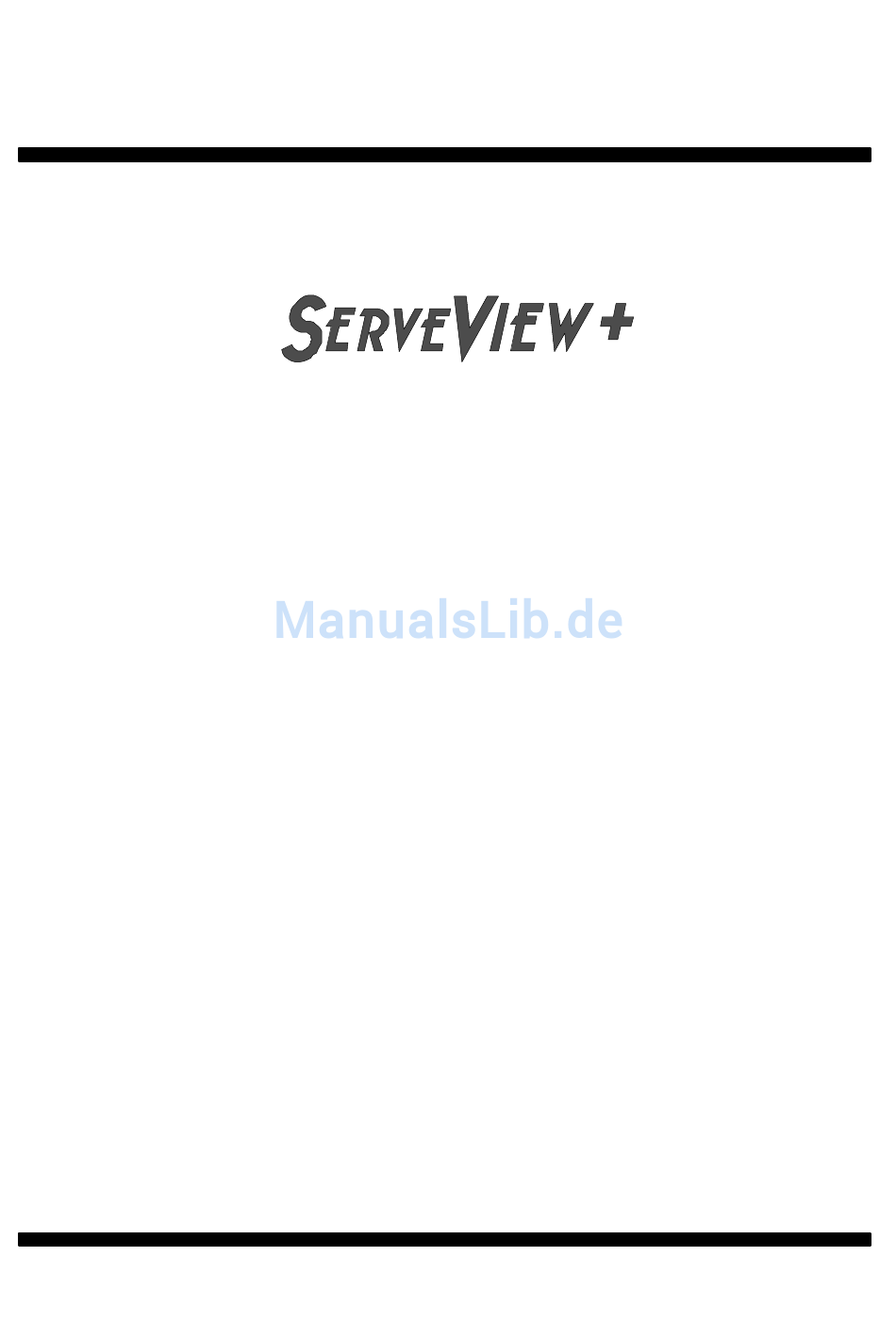

- Seite 1 Benutzerhandbuch Tastatur-, Monitor- und Maus- Umschalter...
-
Seite 2: Wichtige Hinweise
Europäischen Union, insbesondere der Richtlinie 89/336/EWG unter Berücksichtigung der Teile EN55022 Class B und EN50082-1, Teil 1. © Copyright 1998 Dakota Computer Solutions. Alle Rechte vorbehalten. IBM ®, AT und PS/2 sind eingetragene Warenzeichen von International Business Machines Corp. Microsoft ® und Microsoft Windows™... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG IGENSCHAFTEN INBETRIEBNAHME ACKUNGSINHALT ENÖTIGTE ABEL UFSTELLEN DES ERÄTES ONITORAUSWAHL ASTATUR AUSAUSWAHL SERVEVIEW ÜBERBLICK EDIENFELD ÜCKFRONT QUICK-SETUP ANSCHLUSSPLAN INSTALLATION 1: A CHRITT NSCHLUß VON ASTATUR ONITOR UND 2: A CHRITT NSCHLUß DER 3: E CHRITT INSCHALTEN DES YSTEMS 4: S CHRITT TEUERUNG MITTELS ASTATUR... - Seite 4 ABBILDUNGSVERZEICHNIS ABBILDUNG 1: DIE SERVEVIEW-GERÄTE ABBILDUNG 2: DAS SERVEVIEW-BEDIENFELD ABBILDUNG 3: DIE RÜCKFRONT DES MODELLS SXH-16U (111X-16H) ABBILDUNG 4: TYPISCHE INSTALLATION ABBILDUNG 5: ERWEITERUNGSDIAGRAMM TABELLENVERZEICHNIS TABELLE 1: DAS BEDIENFELD TABELLE 2: DIE RÜCKFRONT TABELLE 3: TASTATUR- UND MAUS-MODUS BESCHREIBUNG TABELLE 4: WIEDERHOLUNGSRATE TABELLE 5: VERZÖGERUNGSDAUER TABELLE 6: BILDÜBERTRAGUNGSSTRECKE TABELLE 7: PC –...
-
Seite 5: Einführung
EINFÜHRUNG Vielen Dank, daß Sie sich für ein ServeView-Gerät entschieden haben. Entwickelt für eine “plug- and-play”-Benutzung wird Ihr neuer tastaturgesteuerter Umschalter Ihre Arbeit vereinfachen, indem er Ihnen die Organisation Ihrer Multi-Computer-Anwendung abnimmt. Ihr ServeView-Gerät erlaubt es Ihnen, mit einer Tastatur, einem Monitor und einer Maus eine Vielzahl von Computern zu steuern. -
Seite 6: Inbetriebnahme
INBETRIEBNAHME Um Sie mit Ihrem ServeView-Gerät vertraut zu machen, beschreibt dieses Benutzerhandbuch zunächst das Bedienfeld und die Rückfront des Gerätes. Detaillierte Informationen zur Installation und Bedienung beginnen mit dem Quick-Setup-Anschlußplan auf Seite 6. Dieses einfach zu verstehende Diagramm zeigt Ihnen, wie Sie Ihr ServeView-Gerät mit Tastatur, Monitor und Maus verbinden. -
Seite 7: Tastatur- Und Mausauswahl
Tastatur- und Mausauswahl Lesen Sie diesen Abschnitt nur, wenn Sie ein Multi-Plattform-Modell besitzen. Obwohl der ServeView Multi-Plattformmodus jedes Tastatur- und Mausprotokoll in jedes andere überführen kann, gibt es jedoch einige Empfehlungen, da die einzelnen Protokolle sehr unterschiedlich sind. Falls alle Rechner vom selben Typ sind, empfehlen wir die Tastatur- und Maus zu benutzen, mit denen diese Rechner normalerweise betrieben werden. -
Seite 8: Serveview Überblick
SERVEVIEW ÜBERBLICK Das Bedienfeld Das ServeView Bedienfeld hat drei Tasten, eine “Power”-LED und zwei LEDs pro Rechner-Port. Um sich mit den LED-Anzeigen und den Knopfstellungen vertraut zu machen, beachten Sie bitte die folgende Abbildung und Beschreibung. S E L E C T S E L E C T P O W E R S E L E C T... -
Seite 9: Die Rückfront
Die Rückfront Alle Kabel werden, wie im folgenden beschrieben, mit der ServeView-Rückfront verbunden. Abbildung 3 zeigt ein 16-Port Gerät, Modell SxH-16U (111x-16H). Abhängig vom Typ Ihres Gerätes kann die Anzahl der Ports abweichen. Abbildung 3: Die Rückfront des Modells SxH-16U (111x-16H) Tabelle 2: Die Rückfront Anschluß- Anschluß... -
Seite 10: Quick-Setup Anschlussplan
QUICK-SETUP ANSCHLUSSPLAN Das folgende Diagramm zeigt anhand eines einfaches Beispieles, wie Sie Ihre Rechner und Konsole (Tastatur, Monitor und Maus) mit dem ServeView-Gerät verbinden. Die Anschlüsse können in Abhängigkeit vom verwendeten Gerätetyp abweichen. In diesem Fall haben die Rechner und die Konsole PS/2-Anschlüsse. -
Seite 11: Installation
INSTALLATION Dieser Abschnitt beinhaltet detaillierte Informationen über den Anschluß Ihres tastaturkontrollierten ServeView-Umschalters. Beachten Sie bitte auch den im Kapitel Quick Setup dargestellten Anschlußplan auf der vorhergehenden Seite. Falls Sie mehr als ein ServeView-Gerät verwenden möchten, lesen Sie bitte zuerst den Abschnitt ServeView-Erweiterung ab Seite 9. HINWEIS: Vergewissern Sie sich bitte, daß... -
Seite 12: Schritt 4: Steuerung Mittels Tastatur
Schritt 4: Steuerung mittels Tastatur Ihr ServeView-Gerät ist nun, mit denen vom Hersteller eingestellten Standardeinstellungen, betriebsbereit. Um alle Möglichkeiten des Gerätes auszunutzen, lesen Sie bitte den Abschnitt Steuerung ab Seite 12. Der Abschnitt Steuerung enthält ausführliche Informationen über jedes ServeView-Kommando. Dort sind dessen Anwendungsbereich und Tastenfolge beschrieben. Zu Ihrer Hilfe finden Sie diese Informationen auch in der Befehlskurzübersicht ab Seite 18. -
Seite 13: Serveview-Erweiterung
SERVEVIEW-ERWEITERUNG Die ServeView-Geräte der Serie H können mit einer 4-Port Erweiterungskarte bis zu einer Port- Anzahl 16 ausgebaut werden. Die Erweiterungskarte installieren Sie indem Sie das Geräte-Chassis öffnen und die Karte gemäß der beiliegenden Anleitung einbauen. Die ServeView-Geräte können untereinander verbunden werden (eine Kaskadierung mit Umschaltern der ServeView-Klassikserie oder den UltraView-Modellen ist ebenfalls möglich). - Seite 14 einem ServeView-CPU-Port angeschlossen wird. Wie immer brauchen Sie auch ein Octopus-TMM- Kabel für den Anschluß von Tastatur, Monitor und Maus an das Hauptgerät.
-
Seite 15: Nebengeräte-Installation
Nebengeräte-Installation Eine gründliche Planung Ihres ServeView Systems vor der Installation vereinfacht den Installationsprozess wesentlich. Sie vermeiden außerdem Verwirrung während der Benutzung, indem Sie sicherstellen, daß die Reihenfolge der Computer und die CPU-Portnummern übereinstimmen. Abbildung 5 zeigt ein Beispiel für ein richtiges Layout und die richtige Nummerierung von Nebengeräten und CPUs Ihres ServeView-Systems. -
Seite 16: Bedienung
BEDIENUNG Ihr ServeView-Gerät ist einfach zu bedienen. Die Portauswahl und die Funktionskommandos werden mittels der Tastatur eingegeben. Sie können die Ports auch manuell mit dem “+”- und mit dem “–”-Knopf auf dem Bedienfeld anwählen. Dieser Abschnitt beschreibt detailliert jedes ServeView-Funktionskommando und die anderen ServeView-Funktionen. Für Informationen über die Portauswahl mittels eines Computers oder Terminals, die an den RS232-Port des ServeView- Gerätes angeschlossen ist, schlagen Sie bitte auf Seite 19 nach. -
Seite 17: S Pringen Zum Nächsten Oder Vorhergehenden P Ort
Springen zum nächsten oder vorhergehenden Port Mit der Tastatur können Sie vorwärts oder rückwärts durch die Ports springen, indem Sie den jeweils nächsten oder vorhergehenden Port anwählen. Um zum nächsten Port zu springen, drücken Sie die linke <Strg>-Taste, lassen Sie sie wieder los und drücken dann die “‘ /´”-Taste (auf einer englischen Tastatur drücken Sie bitte die “+/=”-Taste). -
Seite 18: Einstellung: Maximal-Port
Nach dem Dunkelschalten des Bildschirmes gehen alle ServeView Select-LEDs aus. Um das Bild wieder herzustellen, drücken Sie irgendeine Taste oder bewegen Ihre Maus. Einstellung: Maximal-Port Diese Einstellung teilt dem ServeView-System mit, wieviele Computer angeschlossen sind. Sie brauchen ihn für die ServeView-Erweiterung und für den korrekten Ablauf der Scan-Funktion. Auch wenn dieser Befehl meistens benutzt wird, wenn mehrere ServeView-Geräte als Haupt- und Nebengeräte hintereinandergeschaltet werden, benötigen Sie ihn auch, wenn Sie bei einen einzelnen Gerät nicht alle Ports besetzen. -
Seite 19: Kommando: Reset
Kommando: Reset Dieses Kommando wird benutzt, um Tastatur und Maus zu rebooten, ohne das ServeView-Gerät und die Computer auszuschalten. Diese Befehl ist z.B. sehr nützlich, wenn man eine Maus benutzen will, deren Stecker abgezogen und wieder eingesteckt worden ist. Er ist auch sehr sinnvoll, wenn das ServeView-Gerät mit einem bereits gebooteten Computer verbunden wird oder das ServeView-Gerät erst nach dem Computer eingeschaltet wird. -
Seite 20: Tabelle 3: Tastatur- Und Maus-Modus Beschreibung
Jeder Rechner kann entweder als Apple, SUN oder als Mischung aus PC-Tastatur und -Maus konfiguriert werden. Rechner, an die Tastaturen im PC-Standard angeschlossen werden, haben 3 mögliche Tastaturmodi. Modus 1 wird vornehmlich bei gewissen IBM PS/2-Modellen benutzt, Mode 2 ist der gewöhnliche Modus und wird benutzt bei der überwiegenden Zahl der PCs, Mode 3 ist angezeigt bei IBM RS/6000, DEC Alpha, einigen Silicon Graphics Rechnern, HP 9000 und anderen UNIX-Rechnern. -
Seite 21: Einstellung: Tastaturwert
Einstellung: Tastaturwert Mit dem ServeView-Gerät können Sie die Tastaturwiederholungsrate und -Verzögerungsdauer einstellen. Diese Einstellungen legen fest, wie sich die Tastatur verhält, wenn eine Taste eine längere Zeit gedrückt wird, z.B. wenn der Cursor über eine Zeile bewegt werden soll. Die Wiederholungsrate bestimmt die Geschwindigkeit, mit der die Tasteninformationen gesendet werden (Informationen pro Sekunde). -
Seite 22: Weitere Operationshinweise
Solutions unterstützt keine Systeme mit eine Bildqualität von 1 oder 2. Es gibt Möglichkeiten, hohe Auflösungen über größere Reichweiten zu übertragen, welche hier jedoch nicht aufgeführt sind. Bitte fragen Sie Dakota Computer Solutions, wenn Sie weitere Informationen haben möchten. Dakota verwendet ausschließlich Koaxialkabel um die bestmögliche Bildqualität zu erzielen. -
Seite 23: Ersatztastenbelegung Für Pc - Apple - Sun Tastaturen (Mapping)
Ersatztastenbelegung für PC – Apple – Sun Tastaturen (Mapping) Auf PC-Tastaturen finden sich viele Tasten nicht, die auf Apple- oder SUN-Tastaturen vorhanden sind. Es wurde eine Ersatztastenbelegung eingeführt, die einige Tasten der Apple- und SUN-Tastatur auf der PC-Tastatur nachbildet um die fehlenden Tasten zu ersetzen. Falls Sie eine PC-Windows95- Tastatur benutzen, können einige zusätzliche Tasten der Apple- und SUN-Tastatur nachgebildet werden. -
Seite 24: Aufziehen Einer Neuen Firmware-Version (Upgrade)
Ihrem Rechner zu verbinden. Sie können es bei Ihrem Händler oder direkt von Dakota Computer Solutions bestellen. Die neue Firmware-Datei können Sie direkt von der WWW-Seite von Dakota Computer Solutions (Adresse: www.dakota-euro.com) auf Ihren Rechner laden. Der Dateiname lautet etwa Uxxt.HEX, wobei ‘... - Seite 25 3. Senden Sie die Datei zum Gerät und benutzen Sie dabei das einfache ASCII-Protokoll. Während die Datei gesendet wird, werden Punkte ausgegeben um anzuzeigen, daß der Ladevorgang gerade abläuft. Wenn die Datei komplett geladen ist, sollten Sie folgende Meldung sehen: …...
-
Seite 26: Regalmontage-Set (Rackmount-Kit)
Methode 2 – Kopieren der Datei auf das Gerät und Programmierung mittels der Gerätetasten 1. Verbinden Sie mittels des RS232-Kabels Ihren Rechner (COM1- oder COM2-Port) mit dem RS232-Port des Geräts. 2. Drücken Sie gleichzeitig “+” und “-“ auf der Bedienfront des Geräts bevor Sie das Gerät einschalten, schalten Sie dann das ServeView-Gerät ein. -
Seite 27: Befehlskurzübersicht
BEFEHLSKURZÜBERSICHT Vor der Eingabe eines jedes Tastaturkommandos müssen Sie zunächst die linke <Strg>-Taste drücken und wieder loslassen, was in dieser Anleitung durch <Strg> dargestellt wird. Anschließend folgt das Kommando und schließlich evtl. erforderliche Parameter, wie z.B. eine Portnummer. Es ist egal, ob Sie die Buchstaben in Groß- oder Kleinschrift eingeben. Sie sind in dieser Anleitung nur aus Einfachheitsgründen groß... - Seite 28 Scan-Zeit-Intervall <Strg> T xx <Enter> Setzt die Zeit (in Sekunden), die ServeView wobei “xx” die Zeit in an jeden angewählten Rechner verweilt Sekunden (1-15) darstellt während der Scan-Mode aktiv ist. HINWEIS: Abspeichern mit <Ctrl> K. Intervall Bildschirm <Strg> V xxx <Enter> Setzt die Zeit nach der der dunkelschalten wobei “xxx”...
- Seite 29 Speichern (Keep) <Strg> K Speichert den augenblicklichen Status, inkl. aller Einstellungen und programmierbaren Werte.
-
Seite 30: Fehlersuche Und -Behebung
FEHLERSUCHE UND -BEHEBUNG CPU bootet nicht (Tastaturfehler- oder Mausfehlermeldung) a) Kabel ist lose; überprüfen Sie die Verbindungen und drücken Sie F1, um fortzufahren oder rebooten Sie die CPU. b) Falsches Kabel verwendet; Tastatur- und Mauskabel verwechselt. c) Kabel ist defekt. Probieren Sie das Kabel einer anderen CPU aus; falls das Problem verschwindet, ist das Kabel defekt. - Seite 31 PS/2-Maus ist entsynchronisiert Die Kabelverbindung wurde während einer Mausbewegung gelockert. Benutzen Sie das Maus-Null-Kommando ein- oder zweimal, um die Maus zu resynchronisieren. Verwenden Sie neue Maustreiber, z.B. Microsoft 9.01, bei denen das Problem nicht auftritt. Bild unscharf Das Kabel ist zu lang oder es wird ein falscher Typ benutzt. Informieren Sie sich in der Tabelle 6 (Bildübertragungsreichweite) über die maximale Übertragungsreichweite und - auflösung.
-
Seite 32: Service-Information
SERVICE-INFORMATION Wartung und Reparaturen Das Gerät enthält keine Teile, die vom Benutzer repariert werden könnten oder müßten. Jede Fehlfunktion des Gerätes sollten Sie Ihrem ServeView-Händler mitteilen. Technische Unterstützung Falls Sie einen Fehler nicht lokalisieren oder beheben können, rufen Sie bitte Dakota Computer Solutions an und fragen nach der technischen Unterstützungabteilung. -
Seite 33: Anhang A: Technische Daten
ANHANG Anhang A: Technische Daten GRÖSSE M (Mini) 4.44cm x 22.32cm x 12.32cm L (Low) 4.44cm x 33.53cm x 12.32cm H (Hoch) 8.89cm x 33.53cm x 12.32cm GEWICHT M (Mini) 2 und 4 Port 1.8 kg L (Low) 8 Port 2.7 kg H (Hoch) 4 und 8 Port... -
Seite 34: Anhang C: Kabel Und Zubehör
Anhang C: Kabel und Zubehör Beschreibung Artikel Nr. Erweiterung 4-Port-Erweiterungssatz (nur für Hoch-Geräte) 1115-04UH Option On-Screen-Display -(das Gerät muß eingeschickt werden) 1115-00D Rack-Montagesatz 19” Rack-Montagesatz für ServeView-Mini-Geräte 1116-00M 19” Rack-Montagesatz für ServeView-Low-Geräte 1116-00L 19” Rack-Montagesatz für ServeView-Hoch-Geräte 1116-00H Tastatur-, Monitor- und Mauskabel (Octopus-TMM-Kabel) SVGA-Monitor, PS/2-Tastatur, PS/2-Maus 2065-01D SUN-Monitor, SUN-Tastatur, SUN-Maus...
