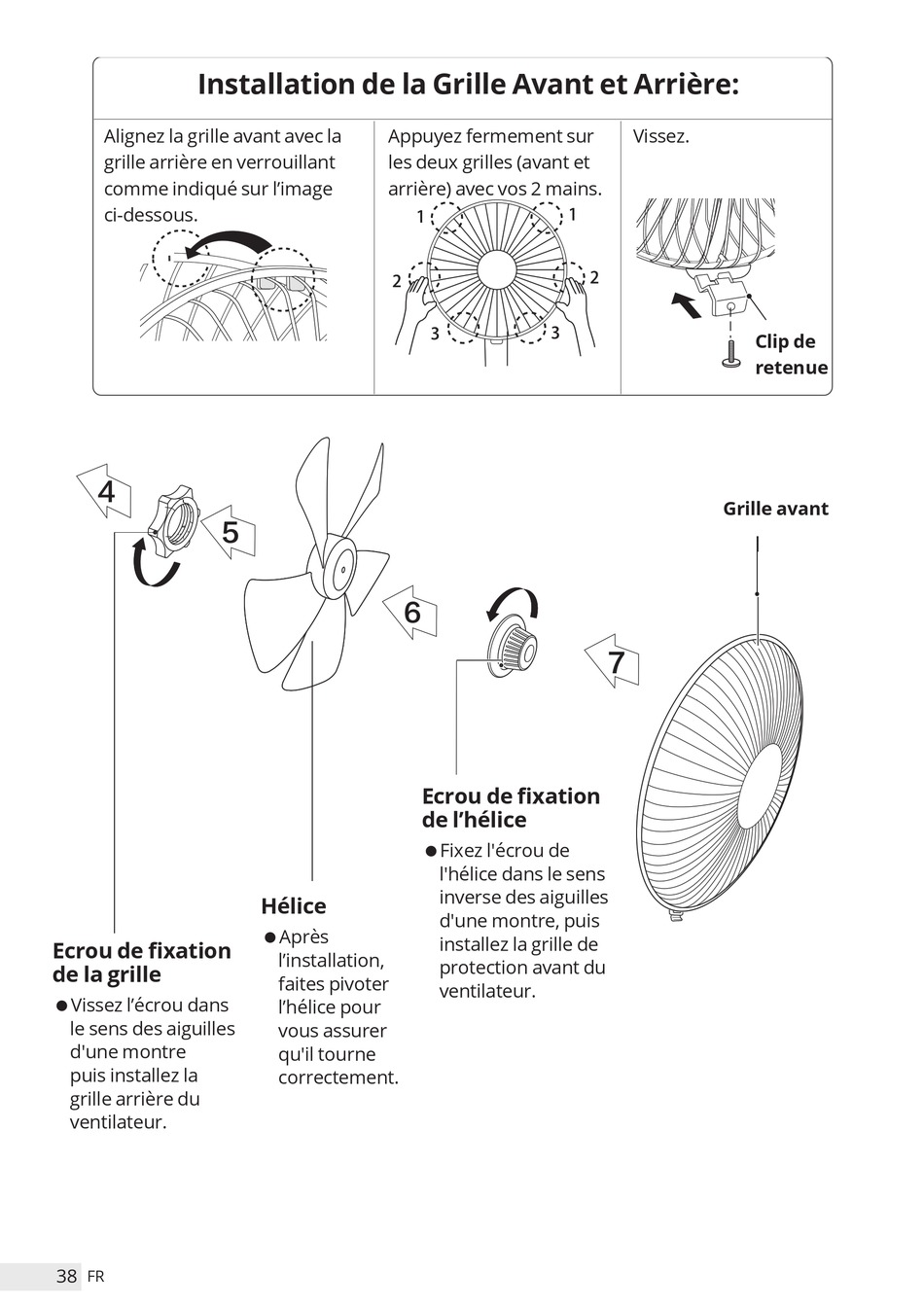

Installation de la Grille Avant et Arrière:
Alignez la grille avant avec la
grille arrière en verrouillant
comme indiqué sur l'image
ci-dessous.
Ecrou de fixation
de la grille
Vissez l'écrou dans
le sens des aiguilles
d'une montre
puis installez la
grille arrière du
ventilateur.
38
FR
Appuyez fermement sur
les deux grilles (avant et
arrière) avec vos 2 mains.
Ecrou de fixation
de l'hélice
Fixez l'écrou de
Hélice
Après
l'installation,
faites pivoter
l'hélice pour
vous assurer
qu'il tourne
correctement.
l'hélice dans le sens
inverse des aiguilles
d'une montre, puis
installez la grille de
protection avant du
ventilateur.
Vissez.
Clip de
retenue
Grille avant
