Aventics PE2 Betriebsanleitung
Druckschalter
Verwandte Anleitungen für Aventics PE2
Inhaltszusammenfassung für Aventics PE2

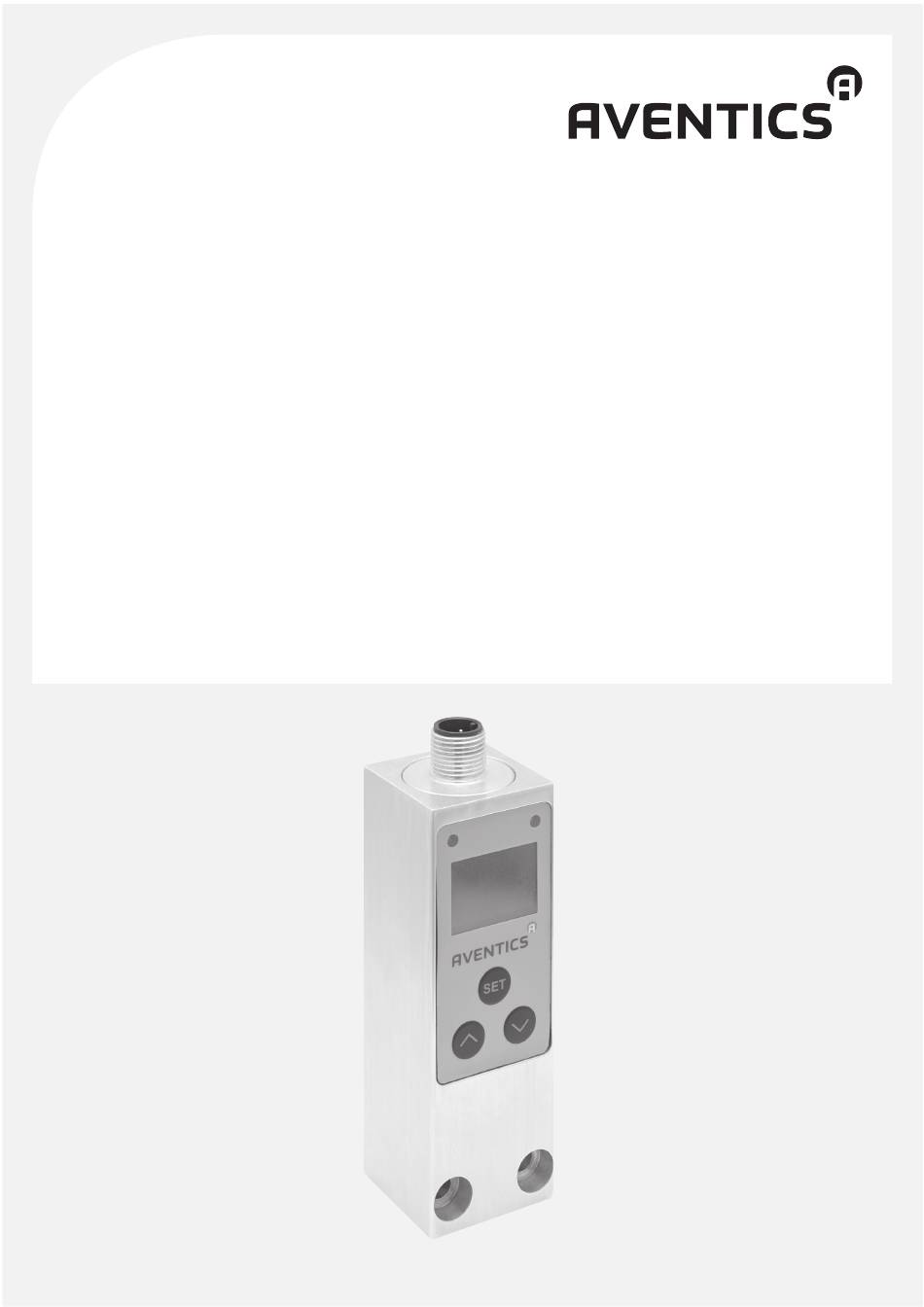

- Seite 1 Betriebsanleitung | Operating instructions | Mode d'emploi | Istruzioni d’uso | Instrucciones de servicio | Bruksanvisning Druckschalter Pressure switch Manostat Pressostati Presostato Tryckvakt R412006964/04.2016, Replaces: 07.2014, DE/EN/FR/IT/ES/SV...
-
Seite 2: Montage
Bestimmungsgemäße Verwendung PE2 mit Innengewinde Der Druckschalter PE2 ist ein pneumatisches Gerät zum Überwachen von Druckwerten. Er ist für den Einsatz in einer Maschine oder Anlage bestimmt. Er darf nur im eingebauten Zustand elektrischer Anschluss M12 x 1, 5-polig, Bedienfeld mit drei Tasten betrieben werden. - Seite 3 0...16 bar: +6 bar Wechseln Sie defekte Druckschalter sofort aus. Erweiterte Programmierfunktionen (siehe „Erweiterte Trennen Sie den Druckschalter PE2 während des laufenden Betriebs nicht von seiner Programmierfunktionen auswählen“) Spannungsquelle! 1) Im Fenstermodus werden die Schalt- und Rückschaltpunkte SPx, rPx als FHx bzw. FLx bezeichnet.
-
Seite 4: Fehler- Und Warnmeldungen
Wenn SPx/FHx neu eingestellt wird und diese Einstellung dazu führt, dass SPx < RPx bzw. Schalten Sie den Anlagenteil, in dem der PE2 eingebaut ist, immer spannungsfrei und FHx<FLx, dann wird RPx bzw. FLx automatisch auf den kleinstmöglichen Wert gesetzt. - Seite 5 AVENTICS | PE2 | R412006964–BAL–001–AE | Deutsch Allgemeine Daten Max. Lastwiderstand 600 Ω für analogen Stromausgang Elektrische Sicherheit Schutzklasse 3 Schaltdruckanzeige 2 LED Prozessanschluss Flansch bzw. G1/4 Gehäusewerkstoff Aluminium Dichtung (O-Ring) Sensordichtung: FKM Dichtung an Flanschanschluss (8x1,5): NBR Schutzart (EN 60529) IP65 mit montierten Anschlüssen...
- Seite 26 PE2 mit Plattenanschluss | PE2 with plate connection | PE2 avec raccordement sur embase | PE2 con attacco a piastra | PE2 con conexión por placas | PE2 med montering på basplatta PE2 mit Innengewinde | PE2 with internal thread | PE2 avec taraudage | PE2 con filettatura interna | PE2 con rosca interior | PE2 med invändig gänga...
- Seite 28 Übersicht über die Menüstruktur am Beispiel 2 x PNP, Ausgang 1 konfiguriert als HNC und Ausgang 2 konfiguriert als FNO Overview of the menu structure, example with 2x PNP, output 1 configured as HNC and output 2 configured as FNO Vue d’ensemble de la structure de menus à...
