OERTLI AD257 Installations-, Bedienungs- Und Wartungsanleitung
Drahtgebundene fernbedienung
Verwandte Anleitungen für OERTLI AD257
Inhaltszusammenfassung für OERTLI AD257
- Seite 3 La présence de ce logo sur le produit indique qu'il ne doit pas être jeté avec les déchets ménagers mais orienté vers une structure de récupéra tion et de recyclage appropriée. The presence of this symbol on the product indicates that it must not be disposed of with household waste, but instead sent to appropriate recov...

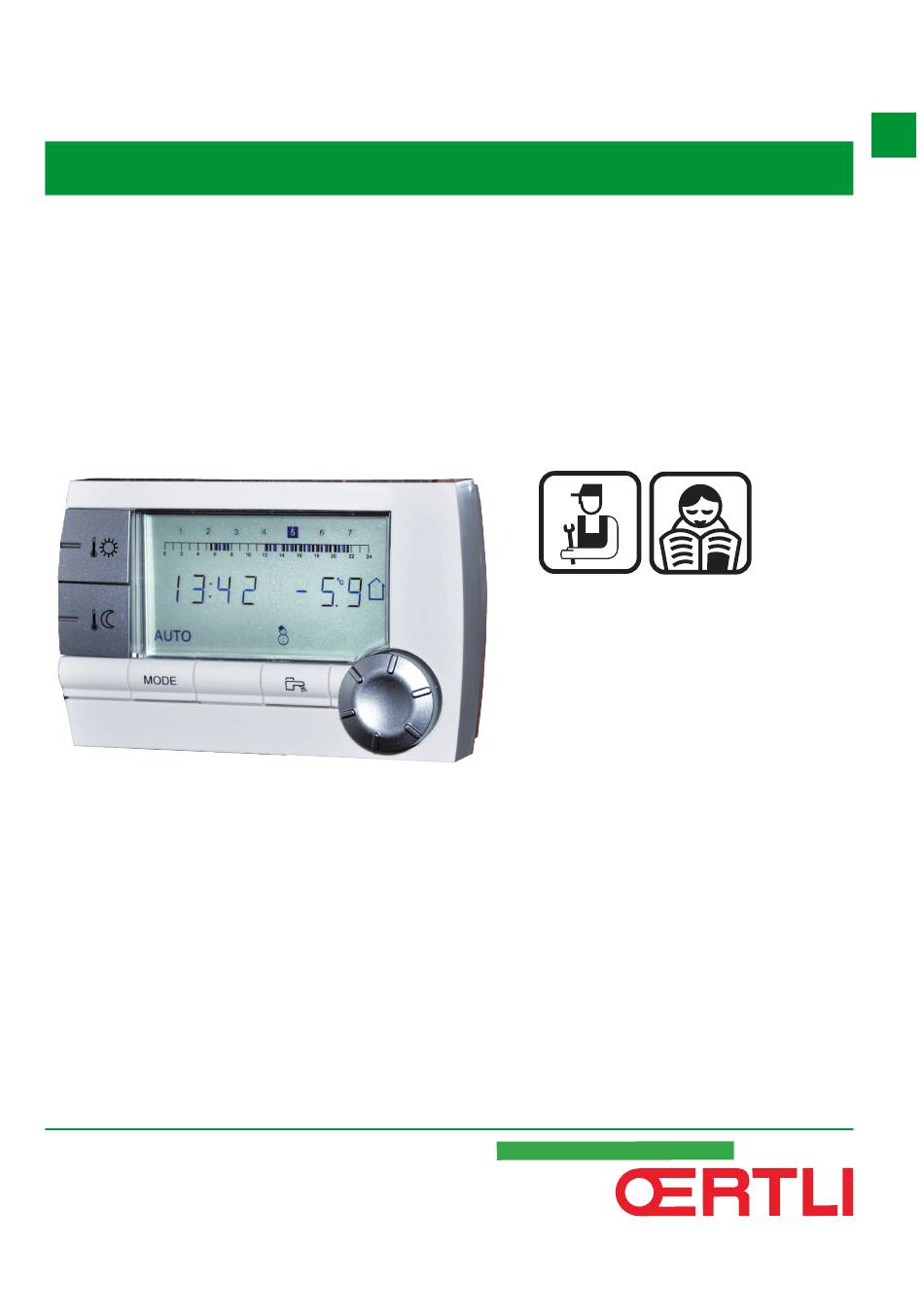

- Seite 17 RS400 Drahtgebundene Fernbedienung AD257 Installations-, Bedienungs- und Wartungsanleitung C002331-B 300020550-001-02...
- Seite 18 Inhaltsverzeichnis Inhaltsverzeichnis Beschreibung ....................17 Beschreibung der Tasten und des Displays ..17 Automatischer Energiesparmodus ......18 Anlage ......................19 Installation der Fernbedienung ......19 2.1.1 Einen Anbringungsort auswählen ......19 2.1.2 Anbringung der Fernbedienung .......19 Elektrische Anschlüsse ........20 Verwendung ....................21 Bedienung des Gerätes ........21 3.1.1 Die Komfort- oder Absenktemperatur vorübergehend etwas anders einstellen ..........21 3.1.2...
-
Seite 19: Beschreibung
AD257 1. Beschreibung Beschreibung Beschreibung der Tasten und des Displays °F °F °C °C AUTO MODE C002541-B Einstelltaste für die Tagtemperatur (Komfort) Einstelltaste für die Nachttemperatur (Absenkung) Taste zur Auswahl der Betriebsmodi Taste für WW-Abweichung Druck- und Dreh-Einstellungsknopf Balkengrafik zur Anzeige der Zeitprogramme... -
Seite 20: Automatischer Energiesparmodus
1. Beschreibung AD257 Auswahl des Zeitraums im Absenkmodus Vm Dauernd angezeigtes Symbol: Auswahl im Absenkmodus aktiv Blinkendes Symbol: Auswahl im Absenkmodus inaktiv Anzeige von Ende der Abweichung Betrieb im Automatikmodus je nach Zeitprogramm AUTO Tagbetrieb (Komfortmodus): Das Symbol wird angezeigt, wenn eine TAG-Abweichung (Komfortprogramm) aktiviert Blinkendes Symbol: Vorübergehende Abweichung... -
Seite 21: Anlage
AD257 2. Anlage Anlage Installation der Fernbedienung 2.1.1. Einen Anbringungsort auswählen Falls die Fernbedienung als Raumfühler benützt wird, muss der Einbau in einem Raumtemperatur relevantem Bedien-Raum durchgeführt werden. Nicht zu empfehlenden Anbaustellen: In eingeschlossenen Winkeln, an Stellen, die direkter Sonneneinstrahlung ausgesetzt sind, von durchgehenden Rauchabzugsrohren erwärmt werden, sich in kalten oder warmen... -
Seite 22: Elektrische Anschlüsse
2. Anlage AD257 Elektrische Anschlüsse WARNUNG Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. 1. Stromzufuhr am Kessel ausschalten. 2. Den Zugang zur Leiterplatte SCU des Heizkessels freilegen. ¼ Siehe Installations- und Wartungsanleitung des Heizkessels (Kapitel: Elektrische Anschlüsse). -
Seite 23: Verwendung
AD257 3. Verwendung Verwendung Bedienung des Gerätes 3.1.1. Die Komfort- oder Absenktemperatur vorübergehend etwas anders einstellen Die Komfort- oder Absenktemperatur kann vorübergehend um bis zu 3 °C gegenüber der programmierten Temperatur verstellt werden. Ausgehend von der Hauptanzeige den Drehknopf drehen und die gewünschte Korrektur einstellen. -
Seite 24: Änderung Der Kühltemperatur
3. Verwendung AD257 3.1.3. Änderung der Kühltemperatur Diese Funktion ist nur verfügbar, wenn am Gerät ein Modus Kühlung verfügbar ist. Die Funktion Kühlung muss am Gerät aktiviert sein. Die Software-Version des Geräts muss kompatibel sein. Zum Ändern der Kühltemperatur wie folgt vorgehen: 1. -
Seite 25: Aktivieren Des Ferienmodus G
AD257 3. Verwendung 3.1.6. Aktivieren des Ferienmodus g Zum Aktivieren des Ferienmodus und Einstellen der Feriendaten wie folgt vorgehen: 1. Mehrmals die Taste MODE drücken, bis das Symbol g unterstrichen ist. 2. Den Drehknopf nach rechts drehen, um das Datum (Tag:Monat) des... -
Seite 26: Anpassung Eines Programms An Die Eigenen Wünsche
3. Verwendung AD257 2. Drehknopf drücken. 3. Die Minuten blinken. Zum Ändern der Minuten den Drehknopf drehen. Zum Bestätigen den Drehknopf drücken. 4. Die Stunden blinken. Zum Ändern der Stunden den Drehknopf drehen. Zum Bestätigen den Drehknopf drücken. 5. Die Wochentagnummer blinkt. -
Seite 27: Kalibrieren Des Raumfühlers
AD257 3. Verwendung 5. b : Tagbetrieb (Komfortmodus) auswählen Die Taste Cx drücken. Das Symbol b steht fest, der Auswahlmodus für die Stundenperioden im Komfortmodus ist aktiv. Um eine Stundenperiode im Komfortmodus auszuwählen, den Drehknopf nach rechts drehen. Auf dem Balkendiagramm wird die ausgewählte Zeitperiode als b angezeigt. -
Seite 28: Auswählen Der Hauptanzeige
3. Verwendung AD257 2. Zum Ändern der Einstellung den Drehknopf drehen. 3. Zur Rückkehr zur Hauptanzeige die Taste MODE drücken oder 20 Sekunden warten. MODE C002542-C 3.2.5. Auswählen der Hauptanzeige Bei Auslieferung ist als Hauptanzeige die Uhrzeit und die Außentemperatur eingestellt. - Seite 29 AD257 3. Verwendung Die Anzeige des geschätzten Energieverbrauchs ist nur verfügbar, wenn das Gerät kompatibel ist. Beim Gerät muss die Funktion Schätzung der verbrauchten Energie aktiviert sein. 1. Die Tasten Cc und r2 Sekunden lang gleichzeitig gedrückt halten. Ein geschätzter Verbrauchswert wird angezeigt.
-
Seite 30: Bei Störungen
4. Bei Störungen AD257 Bei Störungen Fehleranzeige Im Störungsfall zeigt die Fernbedienung die Meldung Error an. Auf dem Schaltfeld des Heizkessels wird die entsprechende Fehlermeldung angezeigt. ¼ Zur Bestimmung der Ursache der Fehlermeldungen im Installations- und Wartungshandbuch des Heizkessels nachschlagen (Kapitel: Bei Störungen). - Seite 76 300020550 - v03 - 12/02/2018...
