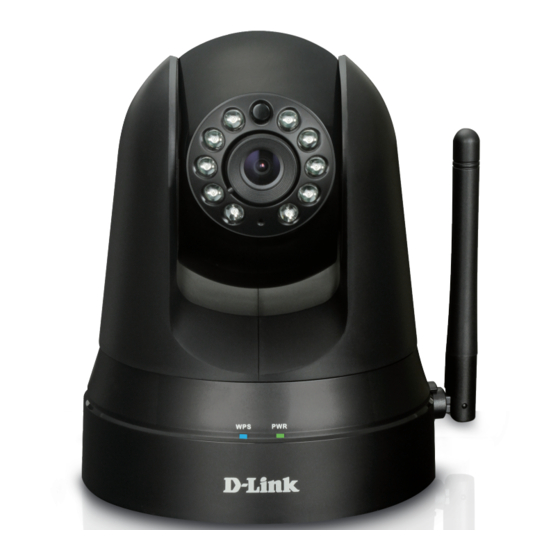

Inhaltszusammenfassung für D-Link DCS-5010L

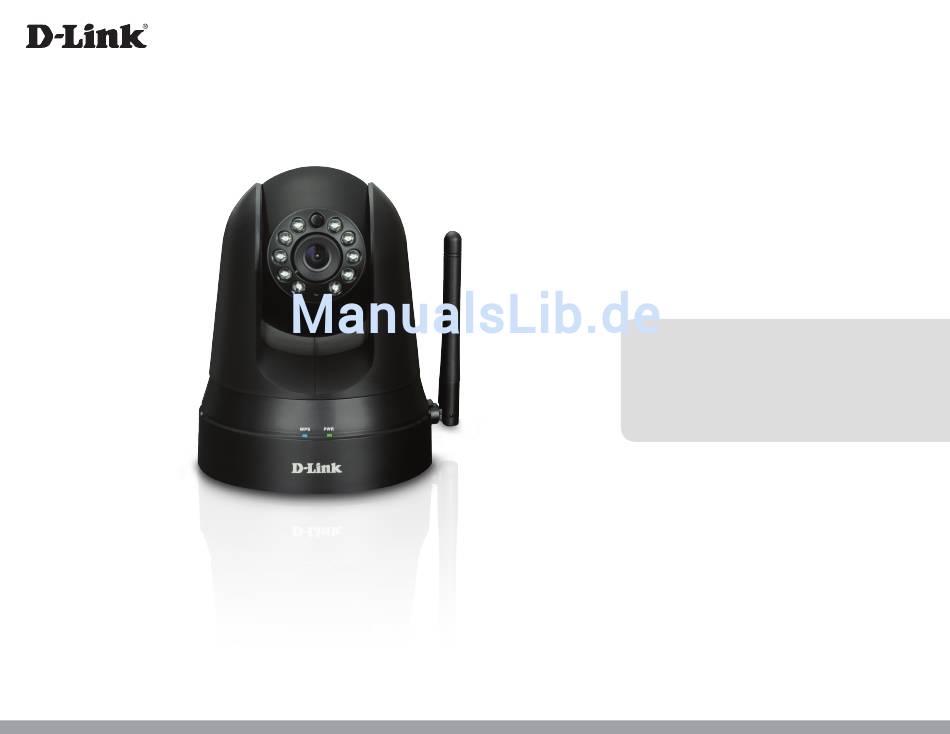

- Seite 1 Version 1.00 | 12/04/2014 Benutzerhandbuch mydlink™ Home Monitor 360 DCS-5010L...
-
Seite 2: Übersicht Über Das Benutzerhandbuch
• Energieverbrauch Marken D-Link und das D-Link Logo sind Marken oder eingetragene Marken der D-Link Corporation oder ihrer Tochtergesellschaften in den Vereinigten Staaten von Amerika und/oder in anderen Ländern. Alle anderen in diesem Handbuch erwähnten Unternehmens- oder Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen. -
Seite 3: Inhaltsverzeichnis
WPS - Einrichtung per Knopfdruck ........16 Firmware-Upgrade .............40 Montageanleitung ..............17 Status ....................41 mydlink ...................18 Geräteinfo ................41 Aktiver Benutzer ..............42 Konfiguration ..............19 Verwendung der Web-Konfigurationsoberfläche ..19 Fehlerbehebung ..............43 Live Video ..................20 Setup ....................21 Technische Daten .............45 Assistent .................21 D-Link DCS-5010L Benutzerhandbuch... -
Seite 4: Produktübersicht
Abschnitt 1 - Produktübersicht Produktübersicht Packungsinhalt DCS-5010L mydlink™ Home Monitor 360 Ethernet-Kabel (Kat.5) Netzteil Befestigungsklammer und Schrauben Installationskarte Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil führt zu Schäden. -
Seite 5: Systemanforderungen
• Safari 4.0 oder höher (mit Java - installiert und aktiviert) • Chrome 20 oder höher Windows -Nutzer: Vergewissern Sie sich, dass die neueste ® Java-Version installiert ist. Die neueste Version zum Herunterladen finden Sie hier: www.java.com. D-Link DCS-5010L Benutzerhandbuch... -
Seite 6: Einführung
IR LEDs Überwachungsmöglichkeiten rund-um-die-Uhr und unabhängig von den vorherrschenden Lichtverhältnissen bieten. Die DCS-5010L kann mittels Fernzugriff über Ihr lokales Netz von jedem PC/Notebook aus oder über das Internet mithilfe eines Webbrowsers gesteuert werden. Der einfache Installationsvorgang und die anschauliche webbasierte Oberfläche ermöglichen eine einfache Integration in Ihr Ethernet/Fast Ethernet-Netzwerk oder 802.11.11 b/g/n Drahtlosnetzwerk und dank... -
Seite 7: Funktionen Und Leistungsmerkmale
Die DCS-5010L bietet sowohl IEEE 802.11b/g/n und Ethernet/Fast-Ethernet-Konnektivität, wodurch sie einfach in Ihre vorhandene Netzwerkumgebung integriert werden kann. Die DCS-5010L ist mit einem 10 Mbit/s Ethernet oder 100 Mbit/s Fast Ethernet basierten Netzwerk für herkömmlich verkabelte Umgebungen verwendbar und kann für zusätzliche Flexibilität mit drahtlosen 802.11b/g/n Routern oder Access Points genutzt werden. -
Seite 8: Hardware-Überblick
Drehen Sie diesen Blendenring zur Einstellung der gewünschten Bildschärfe. Blendenring WPS-LED Zeigt den WPS-Verbindungsstatus der Kamera an Infrarot-LED Zur Ausleuchtung des Sichtfeldes der Kamera bei Nacht Mikrofon Nimmt Audio-Signale der Umgebung auf LED für Stromversorgung Zeigt den aktuellen Status der Kamera und Netzwerkanschluss D-Link DCS-5010L Benutzerhandbuch... -
Seite 9: Rückansicht
Verbindung einzurichten. Drücken und halten Sie diese Taste 10 Sekunden lang, um die Kameraeinstellungen Rücksetzknopf (Reset) zurückzusetzen Ethernet-Port RJ45-Verbindungsstecker für Ethernet Stromanschluss Für den Anschluss an den im Lieferumfang enthaltenen Netzadapter (12 V Gleichstrom) D-Link DCS-5010L Benutzerhandbuch... -
Seite 10: Installation
Abschnitt 2 - Installation Installation Es stehen Ihnen zwei Möglichkeiten zur Verfügung, die Kamera einzurichten: Konfigurationsfreie drahtlose Verbindungen: Wenn Sie einen mydlink-fähigen Router (Cloud-Router von D-Link) haben, ist dies die einfachste Möglichkeit zum Einrichten Ihrer Kamera. Siehe Konfigurationsfreie drahtlose Verbindungen auf Seite 11. -
Seite 11: Konfigurationsfreie Drahtlose Verbindungen
Verbinden Sie Ihre Kamera mit Ihrem mydlink-fähigen Cloud-Router und die konfigurationsfreie Verbindungsfunktion konfiguriert Ihre DCS-5010L automatisch und fügt die Kamera Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website (http://www.mydlink.com) auf Ihre DCS-5010L zugreifen, um sie zu verwalten und zu überwachen. -
Seite 12: Prüfen Sie Ihr Mydlink-Konto
(Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die Benachrichtigung, um fortzufahren. DCS-5010L Es wird eine Zusammenfassung und Bestätigung der automatisch konfigurierten Details angezeigt. Notieren Sie sich die Informationen und klicken Sie auf Yes (Ja), um die Kamera Ihrem Konto hinzuzufügen. DCS-5010L D-Link DCS-5010L Benutzerhandbuch... - Seite 13 Sie können mit Konfiguration auf Seite 19 fortfahren, wenn Sie Informationen zur erweiterten Konfiguration Ihrer Kamera wünschen. Hinweis: Sollte das Live-Bild verschwommen oder unscharf erscheinen, können Sie den Fokus manuell einstellen, indem Sie den Blendenring drehen, der das Kameraobjektiv umschließt. D-Link DCS-5010L Benutzerhandbuch...
-
Seite 14: Einrichten Der Mobile App
Starten Sie die mydlink Home App und tippen Sie oben links auf das Zahnradsymbol und dann auf Add new device (Neues Gerät hinzufügen). Folgen Sie dann den Eingabeaufforderungen auf dem Bildschirm zum Einrichten und Installieren Ihrer Kamera. D-Link DCS-5010L Benutzerhandbuch... -
Seite 15: Anmerkungen Zur Drahtlosen Installation
Abschnitt 2 - Installation Anmerkungen zur drahtlosen Installation Ihre drahtlose Netzwerkkamera von D-Link bietet Ihnen Zugriff auf Ihr Netzwerk mithilfe einer drahtlosen Verbindung von überall innerhalb der Reichweite Ihres drahtlosen Netzwerks. Dabei ist jedoch zu berücksichtigen, dass Anzahl, Stärke und Anordnung von Wänden, Decken oder anderen Objekten, die das Funksignal durchdringen muss, die Reichweite einschränken können. -
Seite 16: Wps - Einrichtung Per Knopfdruck
Ihrem Router genau befindet, finden Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers. WPS-Taste Die DCS-5010L stellt automatisch eine sichere Funkverbindung zu Ihrem Router her. Bei Herstellung der Verbindung blinkt die blaue LED und Ihre Kamera führt einen Neustart durch. -
Seite 17: Montageanleitung
Montagehalterung auf der Rückseite und den Arm in dieser Position zu fixieren. befestigen Sie sie mithilfe der eingebauten Kabelführungselemente. Vergessen Sie nicht, für eine ausreichende oben herausragende Kabellänge zu sorgen, damit der Anschluss der Kamera gewährleistet ist. D-Link DCS-5010L Benutzerhandbuch... -
Seite 18: Mydlink
Abschnitt 2 - Installation mydlink Nach Registrierung Ihrer DCS-5010L Kamera in einem mydlink-Konto mithilfe des Assistenten zur Installation der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt: Nähere Informationen zur Verwendung der Kamera mit mydlink finden Sie im Bereich Support der mydlink-Website. -
Seite 19: Konfiguration
Nach erfolgreicher Durchführung der Anleitungen des Assistenten (Camera Installation Wizard) ist Ihre Kamera einsatzbereit. Mithilfe der integrierten Web-Konfigurationsoberfläche haben Sie einfachen Zugriff auf Ihre DCS-5010L und können sie leicht konfigurieren. Es stehen Ihnen die folgenden zwei Möglichkeiten für den Zugriff auf die webbasierte Konfigurationsoberfläche zur Verfügung:... -
Seite 20: Live Video
Hinweis: Sollte das Live-Bild verschwommen oder unscharf erscheinen, können Sie den Fokus manuell einstellen, indem Sie den Blendenring drehen, der das Kameraobjektiv umschließt. Hinweis: Falls Sie eine direkte Verbindung von Ihrem PC zu der Kamera herstellen, lautet die standardmäßig verwendet IP-Adresse 10.255.255.1 D-Link DCS-5010L Benutzerhandbuch... -
Seite 21: Setup
Setup (Manuelle Einrichtung der Internetverbindung) konfigurieren. Hinweis: Um die Kamera bei mydlink zu registrieren und die mit mydlink verbunden Funktionen zu aktivieren, müssen Sie den Assistenten zur Installation der Kamera verwenden. Nähere Informationen finden Sie unter mydlink auf Seite 18. D-Link DCS-5010L Benutzerhandbuch... -
Seite 22: Der Setup-Assistent Für Die Internetverbindung
Der Setup-Assistent für die Internetverbindung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung der Kamera zum Internet herzustellen. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie, welche Art der Internetverbindung die Kamera verwenden sollte: DHCP-Verbindung (Standard): Wenn die Verbindung über einen Router erfolgt... - Seite 23 Klicken Sie auf Next (Weiter), um fortzufahren. Diese Seite zeigt Ihre konfigurierten Einstellungen an. Klicken Sie auf Apply (Übernehmen), um Ihre Änderungen zu speichern und zu aktivieren, oder auf Back (Zurück), um Ihre Einstellungen zu ändern. D-Link DCS-5010L Benutzerhandbuch...
-
Seite 24: Netzwerkeinrichtung
Aktivieren Sie diese Einstellung, um Ihre Kamera als UPnP-Gerät im Netzwerk zu Einstellungen): konfigurieren. Sie können auch die UPnP-Portweiterleitung aktivieren. Bonjour Settings Aktivieren Sie diese Einstellung, damit Ihre Kamera vom Bonjour Service erkannt (Bonjour-Einstellungen): werden kann. Sie können auch einen Bonjour-Namen für das Gerät angeben. D-Link DCS-5010L Benutzerhandbuch... -
Seite 25: Einrichtung Des Drahtlosen Netzes
Wählen Sie den drahtlosen Sicherheitsmodus, der von Ihrem drahtlosen Security Mode Netzwerk verwendet wird. Wenn Sie WEP oder WPA-PSK/WPA2-PSK (Sicherheitsmodus für auswählen, geben Sie das Kennwort für Ihr drahtloses Netzwerk in das drahtlose Netze): angezeigte Textfeld ein. D-Link DCS-5010L Benutzerhandbuch... -
Seite 26: Dyndns (Ddns)
(Benutzername): zum Verbinden mit dem DDNS verwendet wird. Password (Kennwort): Geben Sie Ihr Kennwort ein, das zum Verbinden mit dem DDNS- Server genutzt wird. Timeout Bietet Ihnen die Möglichkeit, die regelmäßige Aktualisierungszeit (Zeitüberschreitung): für die DDNS-Addresse anzugeben. D-Link DCS-5010L Benutzerhandbuch... -
Seite 27: Bildeinrichtung
-5 und +5. Contrast Control Hiermit können Sie die Kontraststufe anpassen. Wählen Sie eine Einstellung (Kontraststeuerung): zwischen -5 und +5. Saturation Control Hiermit können Sie die Sättigungsstufe anpassen. Wählen Sie eine (Sättigungssteuerung): Einstellung zwischen -5 und +5. D-Link DCS-5010L Benutzerhandbuch... -
Seite 28: Video
Default View Mode Wählen Sie auf der Seite Live Video die Standardkodierung, die beim (Standardanzeigemodus): Ansehen des Videos verwendet werden soll. Light Frequency Wählen Sie die Frequenz der Beleuchtung und des Stroms, um (Lichtfrequenz): Bildflimmern zu reduzieren. D-Link DCS-5010L Benutzerhandbuch... -
Seite 29: Audio
Hinweis: Es kann ein paar Sekunden dauern, bis die Kamera den Ton nach Vornahme der Änderungen angepasst hat. Sie können das Einspeisen der Audiodaten Enable (Aktivieren) oder Audioeinstellungen: Disable (Deaktivieren). Volume Settings Wählen Sie die gewünschte Lautstärke als Prozentwert aus. (Lautstärke): D-Link DCS-5010L Benutzerhandbuch... -
Seite 30: Bewegungserkennung
Zeitplans (Schedule), den Sie festlegen. Sensitivity (Empfindlichkeit): Geben Sie an, welcher Unterschied erforderlich ist, um eine Bewegung festzustellen. Detection Areas Klicken Sie mit der Maus in die Bereiche des Videos, die zur (Bewegungserkennungsbereich): Bewegungserkennung überwacht werden sollen. D-Link DCS-5010L Benutzerhandbuch... -
Seite 31: E-Mail
Konto zu senden. Hinweis: Sie können auch STARTTLS verwenden. Die SMTP-Server-Portnummer ist dann 587. Hinweis: Wenn Sie einen Yahoo SMTP-Server verwenden möchten, unterscheidet sich die SMTP-Serveradresse je nach registrierter Region und nur SMTP-Port 465 wird für SSL-TLS unterstützt. D-Link DCS-5010L Benutzerhandbuch... - Seite 32 E-Mail gesendet werden. Diese werden genauso wie Bilder per E-Mail gesendet E-Mail-Konto aktivieren (wie oben angegeben), jedoch werden Videoclips gemäß den Einstellungen für das Videolimit, das Sie angeben, aufgenommen. Test Email Account Es wird eine Test-E-Mail gemäß den von Ihnen oben angegebenen E-Mail- (E-Mail-Konto testen): Einstellungen gesendet. D-Link DCS-5010L Benutzerhandbuch...
-
Seite 33: Ftp
Stellen Sie ein, wo häufig Bilder aufgenommen und hochgeladen werden sollen. Das (Bildfrequenz): Hochladen kann nach Bildern pro Sekunde oder nach Sekunden pro Bild erfolgen. Base File Name (Basis- Legen Sie den gewünschten Basisdateinamen für Ihre Schnappschüsse fest. Dateiname): D-Link DCS-5010L Benutzerhandbuch... - Seite 34 Geben Sie maximale Dateigröße und die zeitliche Länge der Videos an, die hochgeladen werden sollen. Test FTP Server: Wenn Sie auf Test klicken, wird eine JPEG-Test-Momentaufnahme (Schnappschuss) an den oben angegebenen FTP-Server gesendet, um sicherzustellen, dass Ihre Einstellungen richtig sind. D-Link DCS-5010L Benutzerhandbuch...
-
Seite 35: Uhrzeit Und Datum
Sie das Datum und die Uhrzeit manuell einstellen. Sie können (Datum und Zeit außerdem auf Copy Your Computer’s Time Settings (Zeiteinstellungen manuell einstellen): Ihres Computers kopieren) klicken, um das Datum und die Uhrzeit auf Basis der Einstellungen Ihres Computers automatisch einzustellen. D-Link DCS-5010L Benutzerhandbuch... -
Seite 36: Tag/Nachtmodus
Die Kamera verwendet immer den Tagmodus. (Immer-Tag-Modus): Always Night Mode Die Kamera verwendet immer den Nachtmodus. (Immer-Nacht-Modus): Day Mode Schedule Die Kamera verwendet den Tagmodus zu den von Ihnen angegebenen (Tag-Modus-Zeitplan): Zeiten und schaltet außerhalb dieser Zeiten in den Nachtmodus um. D-Link DCS-5010L Benutzerhandbuch... -
Seite 37: Kamerasteuerung
• Geben Sie einen Namen dafür ein. Er hilft Ihnen, die Voreinstellung leicht zu identifizieren. • Klicken Sie auf die Schaltfläche 'Set' (Festlegen), um die Voreinstellung zu speichern. • Alle voreingestellten und gespeicherten Positionen können gelöscht werden, indem Sie die entsprechende Voreinstellung auswählen und auf 'Clear' (Löschen) klicken. D-Link DCS-5010L Benutzerhandbuch... -
Seite 38: Wartung Und Verwaltung
Kennwort ein, geben Sie das Kennwort nochmals ein und klicken Sie dann auf Add (Hinzufügen). Es können bis zu 8 Benutzerkonten erstellt werden. User List (Benutzerliste): Zeigt die Kontonamen der autorisierten Benutzer an. Sie können jedes Konto durch Klicken auf das Ändern- oder Löschen-Symbol ändern oder löschen. D-Link DCS-5010L Benutzerhandbuch... -
Seite 39: System
Bitte beachten Sie, dass dadurch alle Änderungen gelöscht zurücksetzen): werden, die Sie an den Einstellungen der Kamera vorgenommen haben. Reboot The Device Klicken Sie auf Reboot the Device (Gerät neu starten), um das Gerät neu (Gerät neu starten): zu starten. D-Link DCS-5010L Benutzerhandbuch... -
Seite 40: Firmware-Upgrade
Abschnitt 3 - Konfiguration Firmware-Upgrade Ihre aktuelle Firmware-Version und das Datum werden auf Ihrem Bildschirm angezeigt. Auf der D-Link Support-Seite können Sie überprüfen, welche die aktuellen Firmware-Versionen sind. Um die Firmware Ihrer DCS-5010L zu aktualisieren, laden Sie die aktuelle Firmware von der D-Link Support-Seite auf Ihre lokale Festplatte herunter. -
Seite 41: Status
Abschnitt 3 - Konfiguration Status Geräteinfo Dieser Abschnitt zeigt Ihnen alle Informationen zu Ihrem Gerät und den Netzwerkeinstellungen im Detail. D-Link DCS-5010L Benutzerhandbuch... -
Seite 42: Aktiver Benutzer
Abschnitt 3 - Konfiguration Aktiver Benutzer Auf dieser Seite sind alle Informationen über aktive Benutzer wie beispielsweise der Benutzername, die IP-Adresse und die Zeit aufgeführt, zu der der Kamerazugriff begann. D-Link DCS-5010L Benutzerhandbuch... -
Seite 43: Fehlerbehebung
Möglicherweise liegt ein Problem mit dem Netzwerkkabel vor. Um die Funktionsfähigkeit der Kabel zu prüfen, senden Sie einen PING an die Adresse eines erkannten Geräts im Netzwerk. Liegt kein Problem mit den Kabeln vor und das Netzwerk ist ansprechbar, sollten Sie eine Antwort ähnlich der folgenden erhalten: (…bytes = 32 time = 2 ms). D-Link DCS-5010L Benutzerhandbuch... - Seite 44 Vergewissern Sie sich auch, dass die neueste Java-Version installiert ist. Java kann von http://www.java.com heruntergeladen werden. Wenn Sie den Internet Explorer 6 oder niedriger benutzen, müssen Sie ein Upgrade Ihres Webbrowsers vornehmen, um das von der Internetkamera übertragene Streaming Video zu sehen. D-Link DCS-5010L Benutzerhandbuch...
-
Seite 45: Technische Daten
• 8 MB • DHCP Client • NTP Client (D-Link) RÜCKSETZKNOPF (RESET) • DNS Client • Auf werkseitige Standardeinstellungen zurückzusetzen • DDNS Client (Dyndns und D-Link) VIDEO CODECS • SMTP Client • H.264 • FTP Client • MJPEG • HTTP Server •... - Seite 46 3A-STEUERUNG EMISSION (EMI), SICHERHEIT UND ANDERE ZERTIFIZIERUNGEN • AGC (Auto Gain Control/Automatische Verstärkungsregelung) • FCC Class B • AWB ( Auto White Balance/Automatischer Weißabgleich) • IC • AES (Auto Electronic Shutter/Automatischer elektronischer Shutter) • C-Tick • CE D-Link DCS-5010L Benutzerhandbuch...
