Stobag SIGMA S7000 Beschreibung

SigMA S7000
Gelenkarmmarkise für Deckenmontage
S7000
min. 150 cm
max. 550 cm
5° – 68° Deckenmontage
°
Minimalbreite bei bestimmter Ausladung
ausladung Minimalbreite
120cm 150
140cm 170
150cm 180
160cm 190
180cm 210
200cm 230
225cm 260
250cm 290
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung Beschreibung

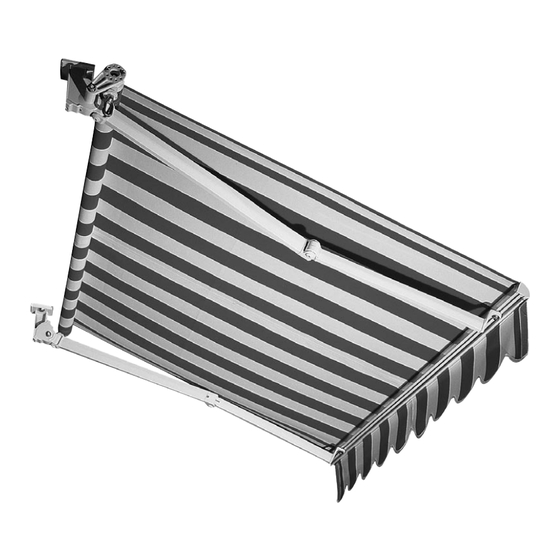

Gelenkarmmarkise mit Kurbelantrieb. Bespannung mit Markisentuch.
Ein- und Ausfahren der Markise mit aushängbarer Kurbel.
Kegelradgetriebe mit Untersetzung 3,5:1. Markise in tragrohrlo-
ser Konstruktion. Kombilager für Deckenmontage, Armbefestigung
und Gegenlagerung. Gelenkarme aus ALU-Strangpressprofilen, mit
Präzisionsgelenkteilen aus ALU-Gusslegierung. Integrierte Zugfedern
und Inox Stahlseile und Drahtseilschutz über das Mittelgelenk.
Tuchwelle aus verzinktem Stahl mit Nut zur Aufnahme
des Markisentuches. Kombilager mit Hochschlagsicherung und
Neigungswinkelverstellung. Nur mit Deckenmontagekonsole.
Ausfallprofil aus stranggepresstem ALU-Mehrkammerprofil mit seit-
lichen Endkappen, zur Aufnahme von Bespannung und Volant, mit
Befestigungsnut für die Gelenkarme. Kurbelstange pulverbeschichtet in
den Standardfarben, mit Haken und Kunststoffgriff.
min. 120 cm
Option Elektroantrieb: Wechselstrom-Rohrmotor 230V/50Hz
max. 250 cm
mit Friktionsbremse und elektronischer Endlagen-Abschaltung,
Thermoschutz. Schutzart IP54 (Spritzwasser), mit 50-150cm 4-poligem
Anschlusskabel.
LIEFERaRt
Arme sowie sämtliche Markisenteile lose (Garnitur). Tuch auf Tuchwelle und Aus-
fallprofil aufgezogen. Auf Wunsch und gegen Aufpreis können diese Markisen
auch komplett zusammengebaut geliefert werden.
06/2010
1.11
