juMBo S2160/2

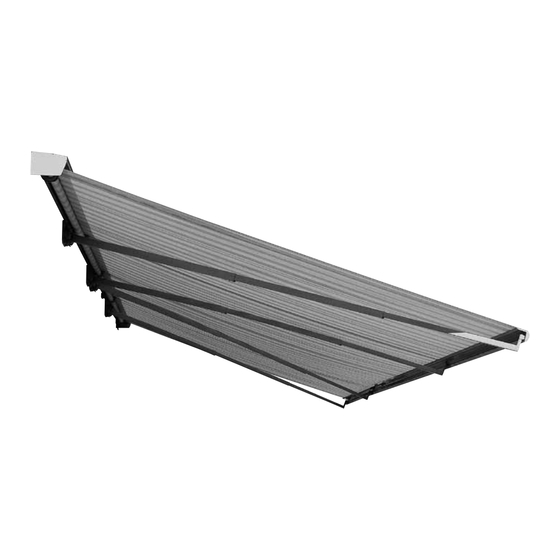

Grossflächenmarkise mit Teleskoparmen und Elektromotor
S2160/2
min. 395 cm
max. 1800 cm
5°– 22°
Minimalbreite bei bestimmter Ausladung
ausladung Minimalbreite 2 arme
400 cm 400 cm
500 cm 500 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Großflächen-Teleskoparmmarkisen mit Motorantrieb. Bespannung
mit Markisentuch. Ein- und Ausfahren der Markise mit Wechselstrom-
Rohrmotor 230 V / 50 Hz, mit Planetengetriebe, elektronische
Endlagenpositionierung, Thermoschutz, Schutzart IP54 (Spritzwasser),
mit einem 50 –150 cm langen Anschlusskabel. Markise mit 4-kant
Stahltragrohr zur Aufnahme der Tuchwelle mittels Pendellager für
Motoren- und Gegenlagerseite, Tuchwellenabstützungen, Niederhalter
und der Wand- oder Deckenkonsolen. Separates Wandlager mit
einstellbarem Armlager zur Aufnahme der Teleskoparme und des
Tragrohres. Tuchwelle aus verzinktem Stahl mit Nut zur Aufnahme
des Markisentuches. Die Pendellagertechnik wird mit den am Tragrohr
befestigten Tuchwellenabstützungen aus ALU-Gusslegierung mit
Kunststoffrollen und Endlos-Abrollband erreicht und dient zur par-
allelen Führung der Tuchwelle. Teleskoparme 4-teilig mit innen-
liegenden Gasdruckfedern, Teleskoparm-Schwenksegment aus
ALU-Gusslegierung mit integrierter Hochschlagsicherung und
Stellschrauben zur exakten Neigungswinkeleinstellung. Ausfallprofil aus
stranggepresstem ALU-Kammerprofil in L-Form mit Halbrundschalen-
Geometrie mit Aufnahmenuten für die Bespannung und den Volant inkl.
Befestigungsnut für die Teleskoparme, Auflaufnase zum Aufgleiten auf
die Tuchwellenabstützungen, einschliesslich seitliche Endkappen.
Bei Montage an Fassade, Zusatz-Konsolen S221/3 verwenden.
Bei Montage an Decke, Zusatz-Konsolen S221/1 verwenden.
Wichtig: Im Bereich der Tuchwellenstützen muss je nach Einteilung der Arm-
min. 350 cm Position eine Grundplatte mit Zwischenlager oder eine der oben erwähnten
max. 500 cm
Zusatzkonsolen montiert werden.
Arme über Tuch nicht möglich.
Grundplatte mit integrierten Zwischenlager werden an Fassade oder mit Spezial-
winkel S346 an der Decke befestigt. Diese halten zugleich das Tragrohr,
an welchem Tuchwelle, Tuchwellenstützen und Schutzdach montiert sind.
Dieses System erspart die separate Befestigung der einzelnen Komponenten
direkt am Mauerwerk. Die Tuchwelle ist mit einem neuartigen Schwenklager-
4 arme
System versehen, welches eine gleichmässige Tuchspannung über die ganze
550 cm
Breite gewährleistet. Diese Konstruktion garantiert eine einwandfreie Funktion
beim Aus- und Einfahren dieser Grossflächen-Markise.
625 cm
LIEFERaRt
Markise soweit wie möglich zusammengebaut, Arme sowie Grundplatten mit inte-
grierten Zwischenlager separat. Tuch auf Tuchwelle und Ausfallprofil aufgezogen.
Markisen über 900 cm Breite werden mit Kupplungsprofilen vorbereitet.
