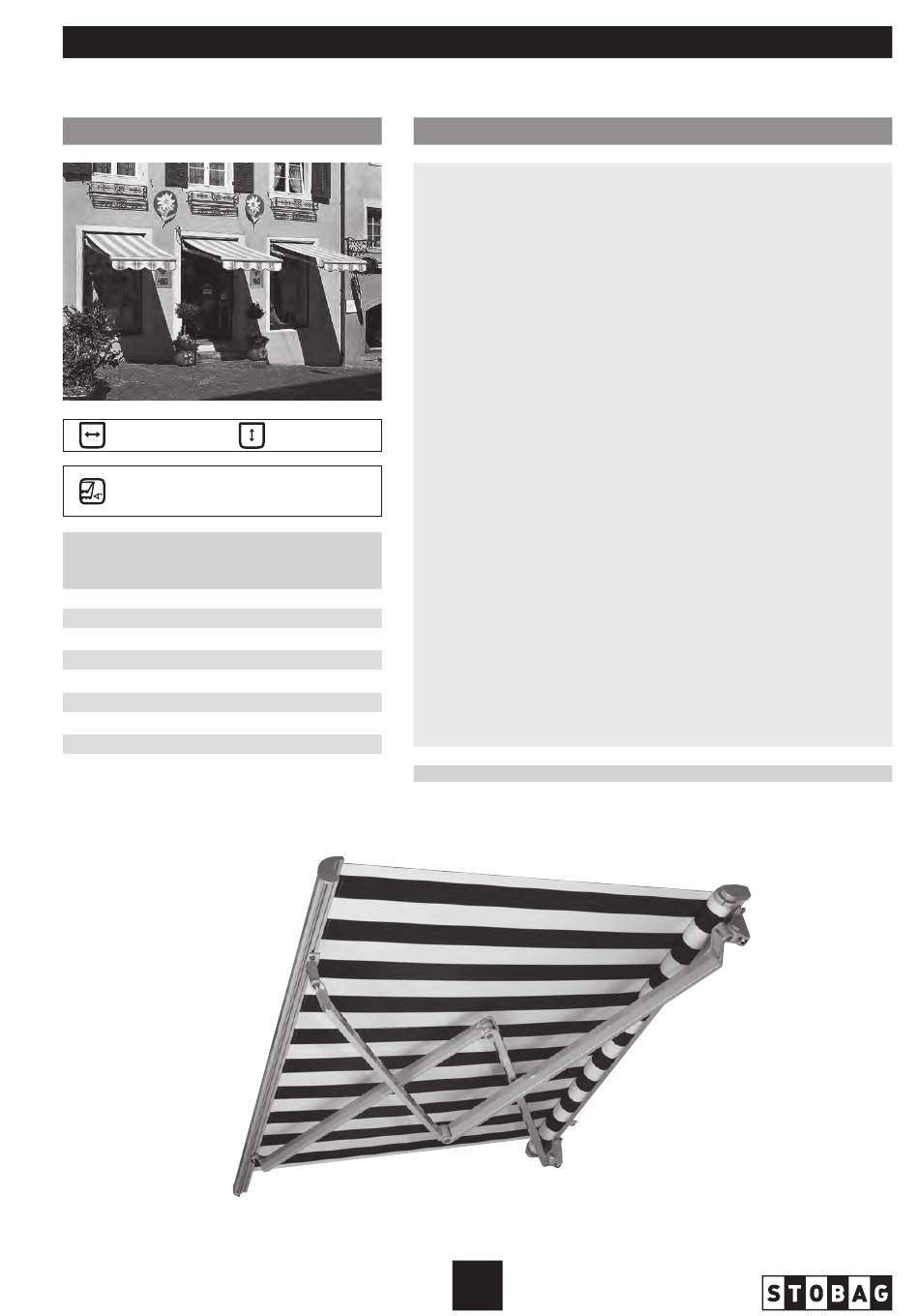

SELECT S8133 PLUS
Gelenkarmmarkise (überkreuzte Arme) mit Tragrohr
S8133
min. 115 cm
max. 775 cm
0° – 60° Wandmontage
0° – 60° Deckenmontage
0° – 60° Dachsparrenmontage
Minimalbreite bei bestimmter Ausladung
Ausladung Minimalbreite
2 Arme
150 cm 115
180 cm 130
200 cm 140
225 cm 155
250 cm 170
275 cm 185
300 cm 200
325 cm 215
350 cm 225
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Gelenkarmmarkise mit Kurbelantrieb. Bespannung mit Markisentuch.
Ein- und Ausfahren der Markise mit aushängbarer Kurbel über
Kegelradgetriebe. Mit Untersetzung 4,6 :1 und integriertem
Endanschlag. Tuchwelle aus verzinktem Stahl mit Nut zur Aufnahme
des Markisentuches. Durchgehendes 3-kant-Stahltragrohr, korro-
sionsgeschützt und pulverbeschichtet zum Aufbau der Armträger,
Konsolen, Getriebe- und Gegenlager sowie Tuchwellenabstützung.
Ausfallprofil aus stranggepresstem ALU-Kammerprofil mit Regen-
Abtropfnase, Aufnahmenuten für die Bespannung und den Volant,
inkl. Befestigungsnut für die Gelenkarme, einschliesslich seitliche
Endkappen. Gelenkarme aus ALU-Strangpressprofilen, mit Präzisions-
Gelenkteilen aus ALU-Gusslegierung. Integrierte Zugfedern und Doppel-
Inox Stahlseile und Drahtseilschutz über das Mittelgelenk. Rechter
Gelenkarm mit abgesetzter Gelenkgabel zur Montageverlängerung
am Armträger und Distanzstück zur Ausfallprofil für die überkreuz-
min. 150 cm
te Ein- und Ausfahrfunktion. Armträger aus ALU-Gusslegierung mit
max. 350 cm
integrierter Hochschlagsicherung und Neigungswinkelverstellung
über Innensechskantschraube von waagrecht bis max. 60°.
Montagekonsolen aus ALU-Gusslegierung zur Wand-und
Deckenmontage (Option Dachsparrenkonsole). Ab 601 cm Totalbreite:
Entsprechend der Neigung einstellbare Tuchwellenabstützung aus ALU-
Gusslegierung mit Kunststoffrollen und Endlos-Abrollband.
4 Arme
Kurbelstange aus Metall, Oberfläche pulverbeschichtet analog den
Standardfarben, mit Haken und Kunststoffgriff.
Option Elektroantrieb: Wechselstrom-Rohrmotor 230 V / 50 Hz
mit Friktionsbremse und elektronischer Endlagen-Abschaltung,
Thermoschutz. Schutzart IP54 (Spritzwasser), mit 50–150 cm 4-poligem
Anschlusskabel.
475
500
525
600
LIEFERART
Markisen komplett zusammengebaut, mit aufgezogenem Tuch.
02/2019
4.1
S8133
