1454014100_31-G1210-manual
RS|HR|BA
Mikrovalni osjetnik pokreta G1210
(MX11), bijeli
Osjetnik MX11 je aktivni osjetnik pokreta koji odašilje visokofrekvencijske elektromagnetske valove (5,8 GHz) a
kada otkrije i najmanji pokret unutar svog dometa uključuje svjetlo. Osjetnik otkriva pokret i kroz vrata, staklene
izloge ili tanke zidove u zadanom području.
Tehničke značajke:
Napajanje:
220–240 U ~, 50–60 Hz
Radna temperatura:
Maks. opterećenje:
1 200 W
Relativna vlažnost okolice: < 93 %
Vrijeme uključenosti:
10 ± 3 s | 12 ± 1 min
Montažna visina:
Kut otkrivanja:
360°
Potrošnja:
Osjetljivost na svjetlost:
< 3 lx–2 000 lx (podesivo)
Raspon otkrivanja:
maks. 16 m (podesivo)
Stupanj zaštite:
Montiranje i povezivanje:
Osjetnik postavite na odgovarajuće mjesto na kom njegov rad neće biti pod utjecajem izravnog toka vrućeg
zraka (npr. iz grijnih tijela), sunčevog zračenja i drugih ometajućih utjecaja.
1. Odaberite odgovarajuće mjesto, najbolje poprijeko prijeko čuvane površine, do visine maks. 8 m.
2. Isključite glavni dovod električne energije, prikopčajte vodiče prema shemi i nakon toga pričvrstite osjetnik
u montažnu kutiju.
3. Postavite željene parametre osjetnika pomoću preklopke.
Postavljanje dometa (osjetljivosti)
Pod pod pojmom domet se podrazumijeva približno kružni promjer na zemlji koji pri montaži osjetnika na visinu
od 2,5 m čini oblast otkrivanja. Postavljanjem dometa na lijevi krajnji položaj postavlja se minimalni domet (oko
1 m), a u desni krajnji položaj - maksimalni domet (oko 8 m).
Postavljanje vrjemena uključenosti (odgađanje isključenja)
Željeno vrijeme uključenosti (osvjetljavanja) svjetla može se postavljati kontinuirano u rasponu od 10 sekundi
± 3 sekundi, do maksimalno 12 minuta ± 60 sekundi. Svakim pokretom unutar ovog vrjemena započinje novi
ciklus. Pri postavljanju oblasti otkrivanja i ispitivanju funkcioniranja se preporučava postaviti najkraće vrijeme.
Postavljanje svjetlosne osjetljivosti
Željenu svjetlosnu osjetljivost možete postavljati kontinuirano u rasponu od oko 3 lx do 2 000 lx ± 5 %.
Nakon montiranja testirajte sve funkcije i uvjerite se je li sve valjano postavljeno. Montiranje može vršiti samo
osoba odgovarajuće kvalifikacije.
DE
Mikrowellenbewegungssensor G1210 (MX11)
Der Sensor MX11 ist ein aktiver Bewegungssensor. Er sendet elektromagnetische Hochfrequenzwellen
(5,8 GHz) und schaltet bei Wahrnehmung einer kleinsten Bewegung ein Licht. Der Sensor nimmt eine Bewegung
auch durch eine Tür, Schaufensterscheibe oder dünne Wand im eingestellten Bereich wahr.
Technische Parameter:
Speisung:
220–240 V~, 50–60 Hz
Betriebstemperatur:
Höchstbelastung:
1 200 W
Relative Luftfeuchtigkeit der Umgebung: <93 %
Schaltzeit:
10 ± 3 s | 12 ± 1 min
Installationshöhe:
Detektionswinkel:
360°
Verbrauch:
Lichtempfindlichkeit:
< 3 LUX ~ 2 000 LUX
(einstellbar)
Schutzart:
Detektionsreichweite:
max. 16 m (einstellbar)
Installation und Anschluss:
Den Sensor an einer geeigneten Stelle anbringen, wo seine Tätigkeit nicht durch direkte Warmluftströmung z.B.
von einer Heizung, von Sonnenstrahlen und anderen störenden Einflüssen beeinflusst wird.
1. Einen geeigneten Ort, am besten quer zur überwachten Fläche in Höhe max. 8 m auswählen.
2. Die Hauptzuleitung der elektrischen Energie ausschalten, die Leiter nach Schema anschließen und dann
den Sensor in einer Installationsdose befestigen.
3. Die gewünschten Parameter des Sensors mittels Schalter einstellen.
Einstellen der Reichweite (Empfindlichkeit)
Unter Reichweite wird der annähernde Kreis auf der Erde, der bei Anbringen in 2,5 m Höhe Erfassungsbereich
ist. Einstellen der Reichweite auf linke Begrenzung bedeutet Mindestreichweite (ca. 1 m), rechte Begrenzung
bedeutet maximale Reichweite (ca. 8 m).
Zeiteinstellung (Ausschaltverzögerung)
Die gewünschte Betriebszeit (Leuchten) der Lampe kann fließend von 10 Sekunden +/- 3 Sekunden bis ma-
ximal 12 Minuten +/- 60 Sekunden eingestellt werden. Mit jeder Bewegung vor Ablauf dieser Zeit wird der
Zyklus gestartet. Beim Einstellen des Erfassungsbereichs und den Funktionsprüfungen wird das Einstellen der
kürzesten Zeit empfohlen.
Dämmerungseinstellung (Lichtempfindlichkeit)
Die gewünschte Lichtempfindlichkeit kann fließend von ca. 3 LUX
bis 2 000 LUX +/-5 % eingestellt werden.
Nach der Installation alle Funktionen testen und die richtige Einstellung überprüfen. Die Installation darf nur
eine Person mit zugehöriger Qualifikation vornehmen.
EMOS spol. s r. o.
297 x 210
0-0-0-K
UA
Мікрохвильовий сенсор руху G1210 (MX11), білий
Сенсор MX11 – являється активним сенсором руху, який посилає високочастотні електромагнітні хвилі
(5.8 ГГц), під час виявлення найменшого руху в межах зазначеного діапазону, ввімкнеться світло. Сенсор
виявляє рух і через двері, скляні вітрини або через тонкі стіни в налаштованій області.
Технічні параметри:
Живлення:
220–240 В~, 50–60 Гц
Максимальне навантаження: 1 200 Вт
Час вмикання:
10 ± 3 с | 12 ± 1 хв.
od -20 °C do +40 °C
Кут виявлення:
360°
Світлочутливість:
< 3 LUX ~ 2 000 LUX (р)
2 m–8 m
Досяжність детекції:
Макс 16 м (p)
0,9 W
Робоча температура:
від -20 °C до +40 °C
(u stanju pripravnosti 0,1 W)
Установка і підключення:
IP20
Встановіть датчик у відповідному місці, де на нього під час роботи не буде впливати прямий потік гарячого
повітря, наприклад від установок опалення, сонячного проміння та інших впливів, які перешкоджують.
1. Виберіть відповідне місце, саме краще те місце, котре докола охороняється, до макс. висоти 8 м.
2. Вимкніть основне джерело електричного струму, підключіть проводи згідно зі схемою, а потім
прикріпити датчик до коробки.
3. Налаштуйте необхідні параметри, параметри датчика, за допомогою перемикача.
Налаштування досягу (чутливості)
Слово досяжність означає приблизний круговий діаметр на наземлі, котрий під час установки на висоті 2,5
м покаже область виявлення. Установка діапазону лівої крайньої позиції означає мінімальне досягнення
(близько 1 м), діапазон правої крайньої позиціїозначає максимальне досягнення (близько 8 метрів).
Налаштування часу (вимикання із затримкою)
Необхідний час роботи (освітлення) світильники можливо плавно регулювати в межах від 10 секунд +/
- 3 секунд, до максимальних 12 хвилин +/- 60 секунд. Кожним рухом до закінчення цього часу, почнеться
цикл. При регулюванні зони виявлення та здійснення функціонального тестування рекомендується
налаштувати що найкоротший час.
Налаштування при сутенінні (чутливість світла)
Необхідну чутливість світла можливо плавно налаштувати в межах від 3 LUX до 2 000 LUX +/-5 %.
Після установки проведіть тест усіх функції та переконайтеся про правильне налаштування. Установку
може здійснювати тільки особа з відповідною кваліфікацією
-20°C bis +40°C
2 m–8 m
0,9 W
(im Bereitschaftszustand 0,1 W)
IP20
Відносна вологість навколишнього середовища:
< 93 %
Висота установки:
2 м–8 м
Витрата:
0,9 Вт
(в режимі очікування 0,1 Вт)
Ізоляційне покриття:
IP20
max.: 1200 W

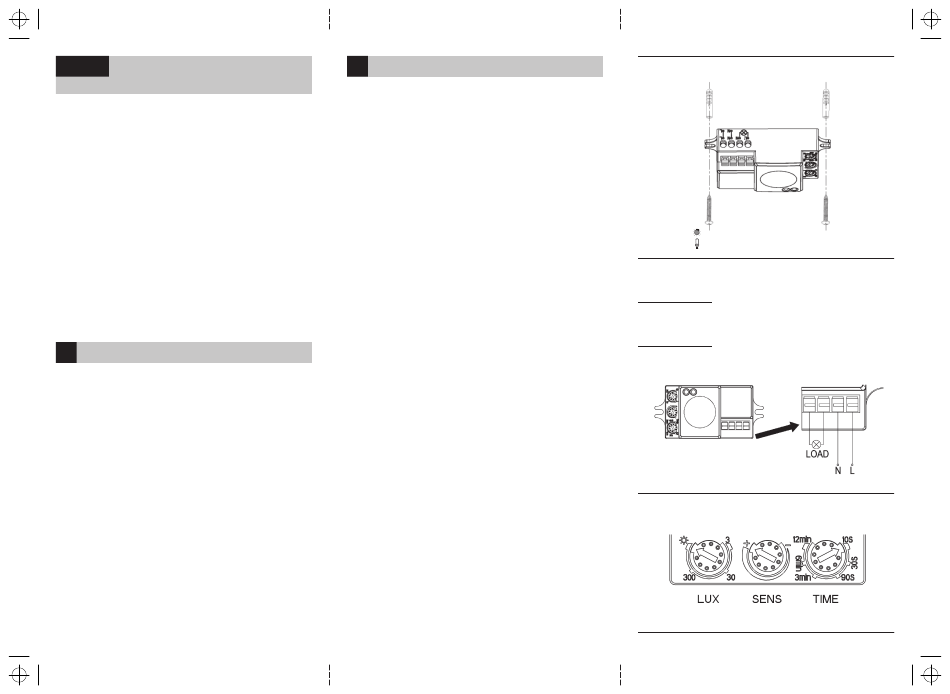

Postavljanje
L – radni vodič
N – srednji vodič
Einstellen
L – Arbeitsleiter
N – Mittenleiter
Налаштування
L – робочий провідник
N – середній провідник
300 W
