Niveau Détecteur
Sensibilité du type
- - - - - - - - - - - - - - - - - - - - - - - -
Dernière Affiche la date de la dernière
date de SAV opération de SA V effectuée
DD MMM YYYY sur le détecteur.
LED
Affiche le mode d'allumage de la LED en veille.
du Détecteur:
Clignotant ou non quand le détecteur est fonctionnel
- - - - - - - - - - - -
Date de
Affiche la date de la fabrication
Production
MMM AAA

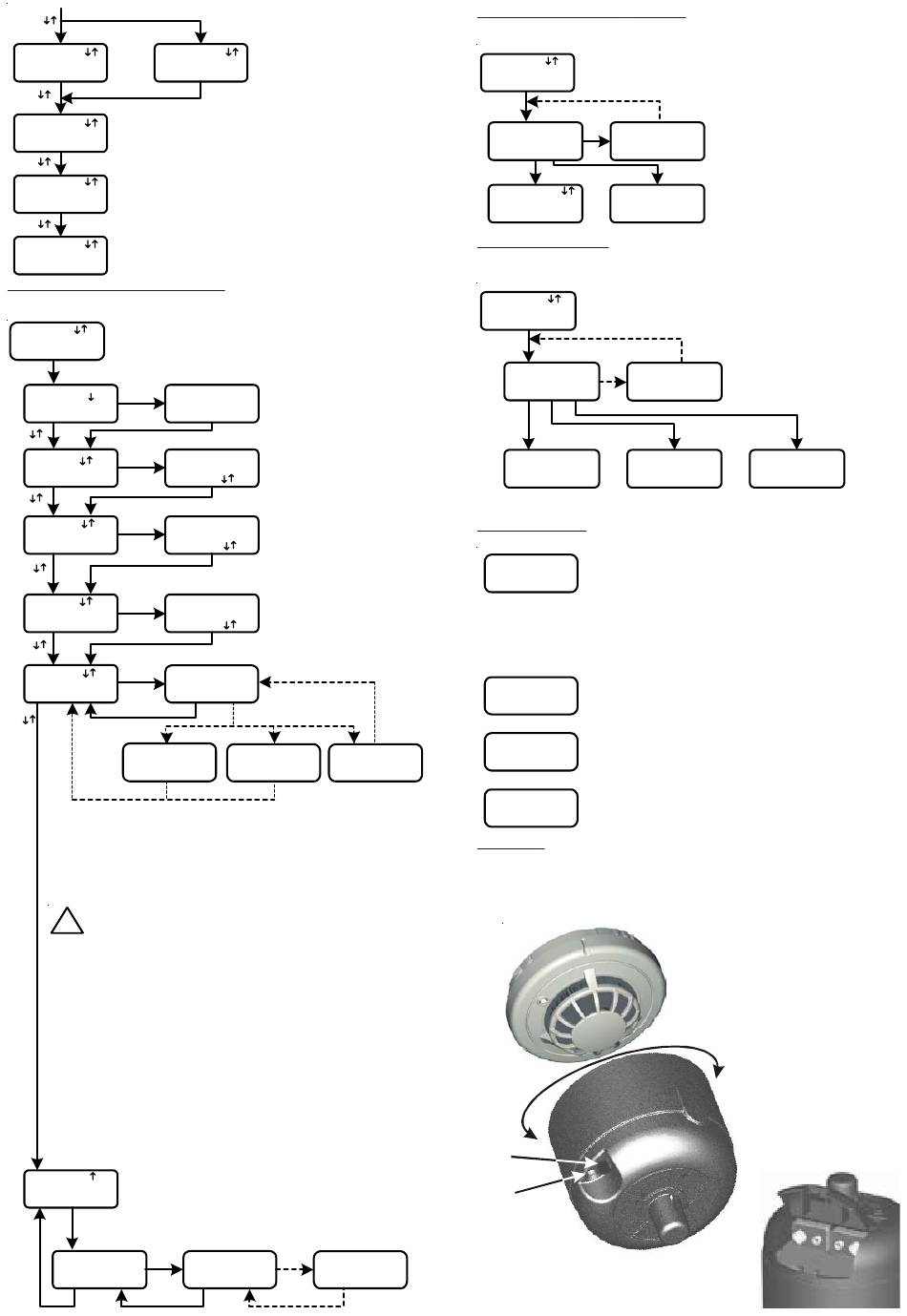

3 : ÉCRITURE DE NOUVELLES DONNEES
Sélectionne et écrit de nouvelles données dans le détecteur.
Ecrire 3
de Nouvelles
Données
OK
Sélectionner
OK
Adresse 3.1
Adress.et OK
du détecteur
01
Nouvelle
OK
Niveau 3.2
Sensibilité
Sensibilité
- - - - - -
Mode 3.3 LED
Allumage du détecteur
OK
LED - - - - - -
Type 3.4 Signal Sirène
OK
de signal Configure en
Sirène X
Début OK
Tentative de
OK
Transmission Connection
des données
.......> FIN
Success
Données du
détecteur
corrompues
Esc
Depuis l'écran "début transmission des données" appuyer sur OK pour commencer la
transmission des nouvelles données vers le détecteur. L'écran " tentative de
connection"sera affiché quelques secondes, puis un baragraphe affichera le déroulement
de la communication. Si la transmission s'est déroulé correctement, le RPTU affichera
l'écran " début transmission des données".
Si l'écran "Echec de la connection * réessayer *" apparaît, soit la communication n'a
pas été établie, soit la communication a été interrompue pendant la transmission des
nouvelles données. La transmission doit être reprise en appuyant sur OK.
Note : il est possible de retourner à l'écran " début transmission des
!
données " directement depuis l'écran " Echec de la connection *
réessayer * " :
- en appuyant une fois sur ESC si la communication n'avait pas été établie, ou
- en appuyant deux fois sur ESC quand le baregraphe était affiché avant que la
communication n'ait été perdue dans le cas où un changement de sensibilité avait
été demandé.
Il est cependant demandé d'apporter la plus grande attention au point suivant : si
la communication avec un détecteur a commencé, l'utilisation de la touche ESC
pour revenir au menu " début transmission des données " peut provoquer la perte
des données du détecteur qui doit alors être retourné au SAV pour reconfiguration.
Vérifier systématiquement les données avec le manu " lecture des données "
L'écran "données absentes" pour indiquer que la communication a été tentée avec un
détecteur non compatible avec S 300 RPTU. Appuyer sur ESC pour revenir à l'écran
"début transmission des données"
L'écran "données corrompues" apparaît en cas de tentative de configuration d'un
détecteur qui aurait été préalablement dégradé. Appuyer sur ESC pour revenir à l'écran
"début transmission des données"
Suite à l'écriture de nouvelles données, vérifier que la procédure s'est correctement
réalisée avec le menu "lecture des données".
Le mode incrémentation d'adresse programme automatiquement les
détecteurs avec des adresses à suivre. Utilisez les touches de défilement
Début OK
haut / bas pour sélectionner l'adresse initiale et puis appuyez sur OK pour
Comptage
programmer le détecteur. A l'issue de la procédure, la prochaine adresse
des adresses
sera sélectionnée automatiquement, appuyez sur OK pour programmer le
prochain détecteur.
OK
Important : voir la note ci dessus relative à l'utilisation de la touche
ESC à partir de l'écran " Echec de la connection * réessayer * " .
Sélectionner
OK
Adress.et OK
001
Esc Success
D300-03-00
Affiche la sensibilité des détecteurs
optiques et multi capteurs ou le type de
détecteur pour les détecteurs thermiques.
La sensibilité est à sélectionner entre
"Basse" " Moyenne" ou " Haute"
Le type sera " Thermost." pour un
détecteur thermostatique ou
"thermovélo." pour un détecteur
thermovélocimétrique.
Utilisez les touches de défilement haut /
bas pour sélectionner l'adresse
souhaitée (01 à 99). Appuyez sur OK
pour confirmer.
Note : Seulement les adresses 1 à 32
sont valables pour le S300ZDU.
OK
Utilisez les touches de défilement haut/
bas pour sélectionner la sensibilité
(basse / moyenne / haute). Appuyez
sur OK pour confirmer.
OK
Note: en sortie de production, la
sensibilité est configurée à la valeur
OK
"moyenne" .
Utilisez les touches de défilement haut /
bas pour sélectionner le mode de
fonctionnement de la LED en veille.
OK
Eteinte - LED éteint en mode veille
OK
Clignote - LED clignote en mode veille
(couleur verte)
Utilisez les touches de défilement haut/
bas pour sélectionner le son de la
sirène de 1 à 6
OK
Note : Cette fonction n'est pas encore
OK
disponible
Fail
Informations Echec de la
non Connection
disponibles *REESSAYER?*
Esc
Tentative de
Echec de la
Fail
Connection Connectin
.......> FIN
*REESSAYER?*
OK
4: ÉCRIRE LA NOUVELLE DATE DE SAV
Ecrire
la nouvelles date
de SAV
OK
Tentative de
connection
.......> FIN
Dernière
date de SAV
JJMMMAA
5 : ESSAI FONCTIONNEL
Simule un essai fonctionnel du détecteur. Si le capteur est dans un état correct, le détecteur passe en
alarme. Si le capteur est encrassé ou en panne, l'écran donne les messages correspondants.
Tester
L'alarme
presser 2xOK
OK
OK
Tentative de
connection
.......> FIN
Détecteur
en Alarme
6: AUTRES ÉCRANS
S300RPTU peut afficher les écrans suivants à tout moment :
Batteries
RPTU
Basses
Avertissement: N'enlevez jamais la pile de sauvegarde (6).Ceci conduirait à la perte des
informations de l'horloge de S300RPTU qui cesserait de fonctionner. Ne touchez à aucun
circuits à part les piles au risque de créer des dommages irréversibles.
Batteries
S300SAT
Basses
OK
RPTU
En Panne
Au Revoir...
7 : S300SAT
S300SAT assure une liaison par fréquence r a dio entre S300RPTU et un détecteur sur des distances
allant jusqu'à environ 4,5 m. Il se fixe sur le détecteur directement ou via une perche d'essai
Pour éviter des interférences dans le cas où plusieurs unités sont utilisées sur le même site,
S300SAT et S300RPTU peuv ent recevoir une adresse de 00 à 15. v oir paramétrage de S300RPTU
pour des renseignements supplémentaires.
Interrupteur
Marche Arrêt
LED marche
Si l'entretien du détecteur s'est bien déroulé
4
cette fonction permet d'écrire dans le
détecteur la date courante comme nouvelle
date d'entretien. Dans le cas contraire,
l'écran donnera un message indiquant que
le détecteur est encrassé et doit être
OK
échoué
remplacé. Si la date a été programmée
Echec de la
correctement, la date courante sera affichée
connection
sur l'écran du S300RPTU.
*REESSAYER?*
Note : si ESC est appuyer depuis l'écran
"Echec de la connection * réessayer *"
, il est possible qu'une date de SA V erronée
Détecteur
soit enregistrée, ceci n'affectera pas le
encrassé
fonctionnement du détecteur
à remplacer
Note: Avant de faire cet essai, prévenir
5
les exploitants que le système va être
testé.
Dès que le détecteur est en alarme, la
communication avec S300RPTU est
arrêtée et le détecteur devra être réarmé
OK
échoué
au niveau de la centrale (Le réarmement
EChec de la
est automatique si la zone est en test).
connection
Appuyez sur OK pour revenir au menu
*REESSAYER?*
principal.
Détecteur
en panne
à remplacer
Remplacez les piles de S300RPTU .Voir schéma de la première page :
On accède aux batteries en dévissant les quatre vis (8) et en enlevant le
couvercle.
Les piles de remplacement (7) sont 3 x LR O3.AM de 1.5 v .Vérifiez la
polarité.
Remplacez les piles de S300SA T.Voir les instructions ci-dessous pour
plus de renseignements.
Perte d'information de l'horloge de temps réel de S300RPTU. Il n'est plus
possible d'effectuer aucune opération exceptée la mise hors tension.
L'appareil ne peut pas être réparé et doit être remplacé.
Affiché quand le S300RPTU est mis hors tension.
Pour fixer S300SA T, le mettre en
dessous du détecteur et le tourner le
jusqu'à ce qu'il soit en place.
Appliquer un faible pression pour le
fixer sur le détecteur. Pour l'enlever,
tirer légèrement.
Détecteur
encrassé
à nettoyer
Le logement pile permet de
recevoir 2 x MN1604 (6LR61 )
piles alcalines 9 v (non
fournies)
I56-1720-004FR
