Benutzerhandbuch

Prodipe 61 C / 49 C / 25 C

Inhaltsverzeichnis

Inhaltszusammenfassung für Prodipe Prodipe 61 C

Seite 2: Warnhinweise
Warnhinweise Vielen Dank für den Kauf dieser Ausrüstung. Zur Gewährleistung eines ordnungsgemäßen Betriebs und maximaler Sicherheit empfehlen wir Ihnen wärmstens, das vorliegende Handbuch aufmerksam durchzulesen und sorgfältig aufzubewahren, um es ständig griffbereit zu haben. ACHTUNG Lebensgefahr Nicht öffnen Sicherheitshinweise Der Blitz mit Pfeil in einem gleichseitigen Dreieck weist den Anwender auf „gefährliche, nicht isolierte elektrische Spannungen“...
Seite 3: Inhaltsverzeichnis
Anhänge Liste der programmierbaren Controller..............11 Liste der programmierbaren Controller Liste der LED Meldungen..................13 Technische Daten ....................14 Verpackungsinhalt: • Prodipe Keyboard 61 C / 49 Coder 25 C • USB Kabel • CD-ROM • Benutzerhandbuch (PDF auf CD-ROM) Fotos nicht vertragsgebunden...
Seite 4: Einleitung

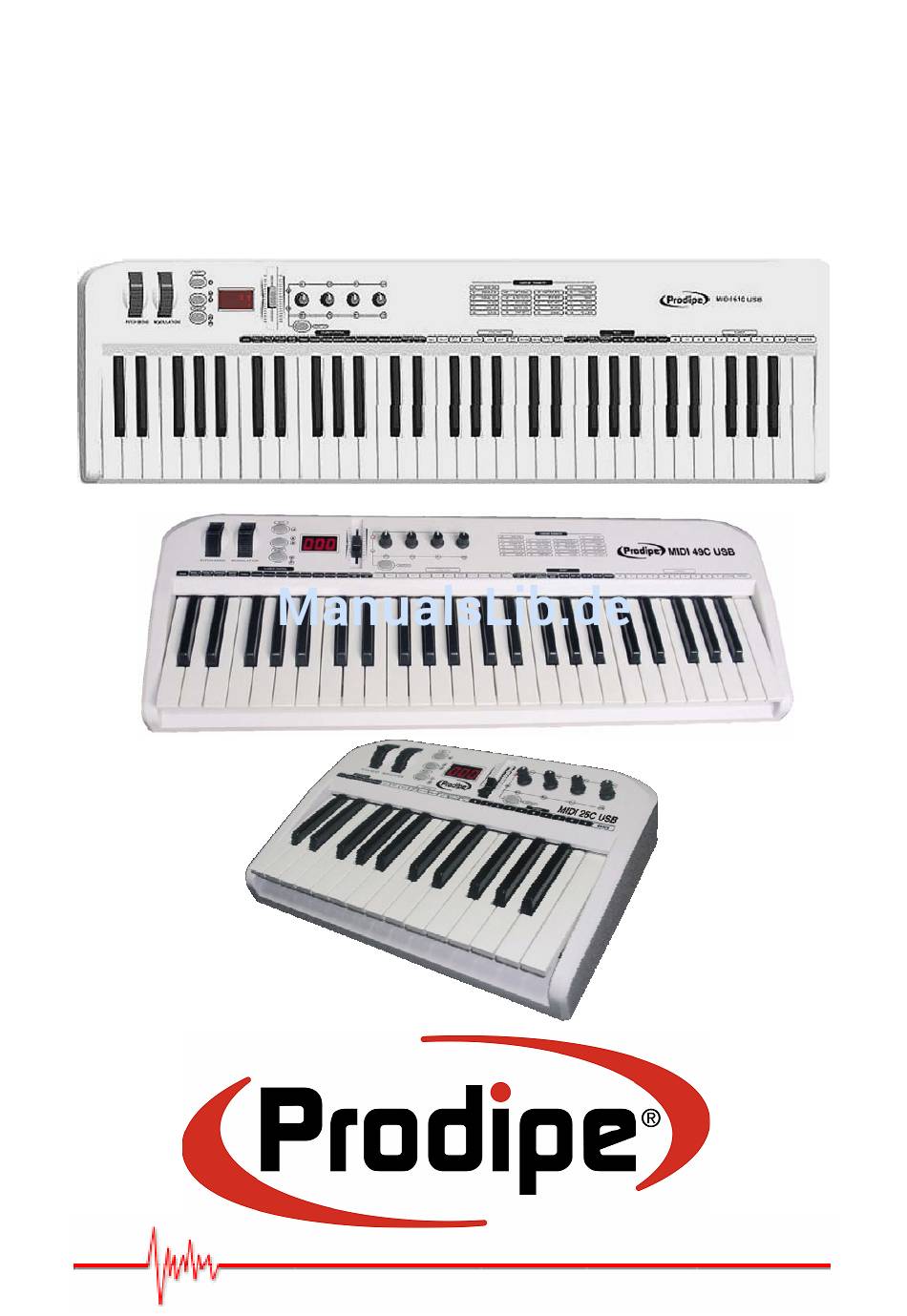

Vielen Dank für den Kauf dieser Ausrüstung. Z ur Gewährleistung eines ordnungsgem äßen Betriebs und maximaler Sicherheit sollten Sie da s vorliegende Benutzerhandbuch aufm erksam durchlesen und es sorgfältig aufbewahren, so dass Sie es im Bedarfsfalle konsultieren können. Einleitung Der 49 C-MIDI Key board Controller ist ein Keyboa rd m it 4 9 Tasten (25 Tasten bei der 25 C Ausführung) m it einem USB Anschluss, angenehm...
Seite 5: Verwendung
Verwendung Vorderseite 10 11 Taste „Edit“: Ermöglicht das Umschalten vom Betriebsmodus „Musik-Keyboard“ auf „Keyboard-Einstellung“ DATA +/- Tasten: mit 160 verfügbaren Controllern programmierbare Datentaste. Der Ausgangscontroller ist der Controller Nr. 154 (Oktavenänderung) Taste „Switch“: ermöglicht das Umschalten auf eine andere Gruppe (Drehknöpfe) (R1~R4 oder R5~R8).
Seite 6 Kontrolllampen zur Änderung der Drehknopfgruppen: Sie zeigen an, welche Gruppe (R1~R4 oder R5~R8) aktiviert ist. LED: Zeigt den Wert des gerade angezeigten Parameters an. Copyright © 2008 IPE Music...
Seite 7: Rückseite
Rückseite MIDI Out: MIDI Ausgang Pedal A: Anschluss für das 1. Pedal (PEDAL A), kompatibel für Pedale mit oder ohne Ausschaltfunktion. Das Pedal kann mit 152 verfügbaren Controllern programmiert werden. Der Ausgangscontroller ist der Controller Nr. 67 (Soft Pedal) Pedal B: Anschluss für das 2. Pedal (PEDAL B), kompatibel für Pedale mit oder ohne Ausschaltfunktion.
Seite 8: Meldungen „Program Change
Pedalfrequenzgang (nur 61 C / 49 C) Sie können die Pedalfrequenzgangskurve im Verhältnis zu ihren Spezifikationen und Widerständen einstellen. Schätzung der Werte der Parameter „PA CURVE“ oder „PB CURVE“ = (128*Pedalwiderstand) / (10K+ Pedalwiderstand). Bsp.: Beträgt der Pedalwiderstand 20K, so lautet der Wert des Parameters (PA CURVE oder PB CURVE): 128*20K / (10K+20K) = 85.
Seite 10: Midi Kanal
MIDI Kanal Wenn die Tasten „DATA +/-“ mit der Wahl des MIDI Kanals programmiert wurden, können Sie für die Einstellung des Werts verwendet werden. Drücken Sie gleichzeitig die beiden „DATA +/-“ Tasten, um den MIDI Kanal auf seinen Ausgangswert, d. h. auf 0 zu stellen. Wenn die Drehknöpfe (R1~R4 oder R5~R8) mit der Wahl des MIDI Kanals programmiert wurden, können Sie für die Einstellung des Werts verwendet werden.
Seite 11: Teilungsmodus (Split) (Nur 61 C / 49 C)
Teilungsmodus (Split) (nur 61 C / 49 C) Wenn der Betriebsmodus „Split“ aktiviert ist, übermitteln die Drehknöpfe, die Pedale, und der MIDI Cursor Daten über zwei Kanäle Ihrer Wahl und das Keyboard wird in zwei Hälften (links und rechts) eingeteilt, wobei jede Hälfte ihren eigenen MIDI Kanal verwendet. Drücken Sie die Taste „EDIT“, um in den Multifunktionsmodus zu gehen und dann die Taste „SPLIT“, um den Betriebsmodus „SPLIT“...
Seite 12: Funktion „Mute" (Stummes Keyboard)
Funktion „Mute" (stummes Keyboard) Drücken Sie die Taste „EDIT“, um in den Multifunktionsmodus zu gehen und dann die Taste „MUTE“, um den Betriebsmodus „STUMM“ Ihres Keyboards zu aktivieren (oder zu deaktivieren, je nach aktuellem Status der Funktion). Wenn die Funktion „MUTE“ aktiviert ist, wird keine MIDI Meldung von Ihrem Keyboard übertragen (dieser Betriebsmodus kann für die Durchführung bestimmter Einstellungen auf Ihrem Keyboard praktisch sein, die damit keine Auswirkungen auf das übrige MIDI Umfeld haben.
Seite 13 MIDI Speicherungsmodus in Cubase: Vom Computer zum Keyboard 61 C / 49 C / 25 C (DOWNLOAD): 1) Verbinden Sie das Keyboard 61 C / 49 C / 25 C mithilfe des USB Kabels mit dem Computer. 2) Öffnen Sie ein neues MIDI Projekt in Cubase. 3) Wählen Sie den dem Keyboard 61 C / 49 C / 25 C entsprechenden MIDI Ausgang aus.
Seite 14: Änderung Der Drehknopfgruppe
8) Unmittelbar nach dem Empfang der Daten führt das Keyboard den Vorgang „Snap shot“ aus (Senden aller Controller). Polarität der Pedale (nur 61 C / 49 C) Das Keyboard erkennt automatisch die Polarität der verwendeten Pedale. Sie können die Polarität je nach Bedarf auch umkehren. Wenn Sie möchten, das bei Drücken des Pedals die Meldung „PEDAL ON“...
Seite 15: Reinitialisierung Der Werkseinstellungen (Preset) (Nur 61 C / 49 C)
Meldungen MIDI GM / GS / XG On (nur 25 C) Drücken Sie die Taste „EDIT“, um in den Multifunktionsmodus zu gehen und dann die Taste „GM/GS/XG ON“, um die Initialisierungsmeldungen GM (F0 7E 7F 09 01 F7), GS (F0 41 10 42 12 40 00 7F 00 41 F7), und XG (F0 43 10 4C 00 00 7E 00 F7) zu senden.
Seite 16: Liste Der Programmierbaren Controller
Liste der programmierbaren Controller Einheit Kanalbere Ausgangs- Controller Ausgangs- Ausgangs- kanal Bereich controller controller Bereich -Wert Data +/- 0~15 0~159 Aktueller Slider 0~147 Kanal Wheel P 0~147 Wheel M 0~147 Pedal A 0~151 Pedal B 0~151 0~15 0~159 Unabhängi 0~159 ger Kanal 0~159 0~159...
Seite 17 Portamento time LSB 0-127 Data entry LSB 0-127 Channel volume LSB 0-127 Balance LSB 0-127 Controller 0-127 Pan LSB 0-127 Expression LSB 0-127 44-63 Controller 0-127 Sustain 0-127 Portamento 0-127 Sostenuto 0-127 Soft pedal 0-127 Legato footswitch 0-127 Hold 2 0-127 Sound controller 0-127...
Seite 18: Liste Der Meldungen Auf Der Led Anzeige
Vibrato depth (NRPN) 0-127 Vibrato delay (NRPN) 0-127 Filter cutoff frequency (NRPN) 0-127 Filter resonance (NRPN) 0-127 EQ low gain (NRPN) 0-127 EQ high gain (NRPN) 0-127 EQ low frequency (NRPN) 0-127 EQ high frequency (NRPN) 0-127 EG attack time (NRPN) 0-127 EG decay time (NRPN) 0-127...
Seite 19: Technische Daten
Technische Daten Einheit Daten Keyboard 25 C: 25 Tasten, C2-C4, Initial touch 61 C Tasten, 49 C: 49 Tasten, C1-C5, Initial touch Function • Midi data: Program select, Bank select, Sequencer control, MTC, Controller change, GM, GS, XG system reset, etc … •...
