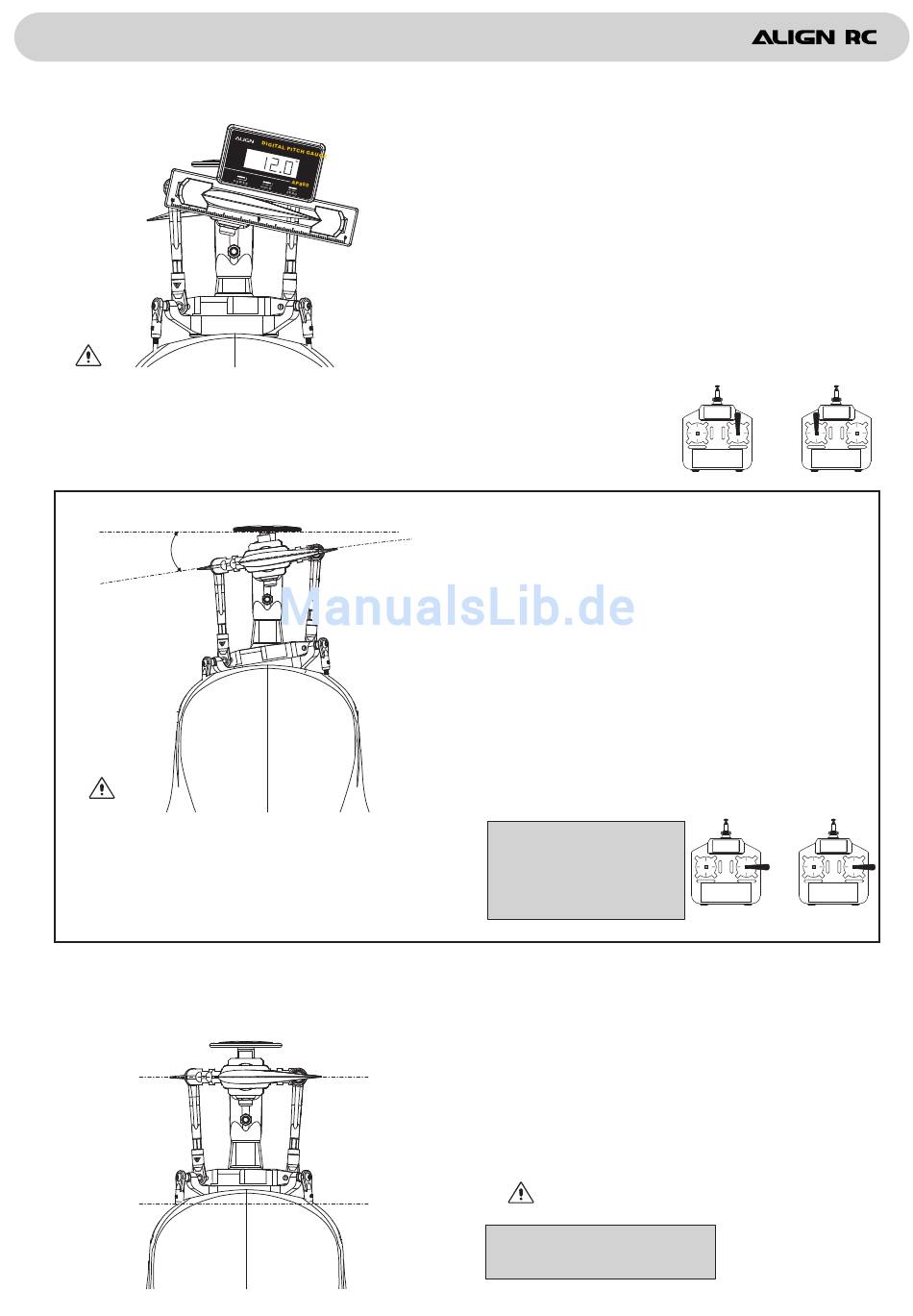

EINSTELLUNG VON PITCH UND GAS

ACHTUNG
Stellen Sie keine individuellen Endpunkte für die einzelnen Servos
mit Hilfe der Servo ATV/ATR Funktion ein, benutzen sie lediglich
die Einstellungen des Taumelscheibenmischers. Sollte in Zukunft
eine Änderung an den Endpunkten der den Subtrims am Sender
vorgenommen werden so muss das Initiale Setup des flybarless
Systems erneut durchgeführt werden.
Zyklisches Pitch 8°
ACHTUNG
Anpassungen an den CCPM Servo Endpunkten sollten anhand der
Taumelscheiben Mischfunktionen des Senders vorgenommen wer-
den. Stellen Sie keine individuellen Endpunkte für die einzelnen
Servos mit Hilfe der Servo ATV/ATR Funktion ein, benutzen Sie
lediglich die Einstellungen des Taumelscheibenmischers. Sollte in
Zukunft eine Änderung an den Endpunkten der den Subtrims am
Sender vorgenommen werden so muss das Initiale Setup des
flybarless Systems erneut durchgeführt werden.
E.LIM Taumelscheiben Mischer Erkennung
und Nick Endpunkt Einstellung
Schritt 1: Kollektive Pitch Einstellung
Stellen sie das Maximum an kollektivem Pitch mit Hilfe des Mixers
in ihrem Sender ein (Pitch Taumelscheibe AFR).
Empfohlener Pitch Bereich: 12° maximaler Pitch Bereich für einen
fortgeschrittenen Piloten sollte 14° nicht überschreiten.
Schritt 2: Zyklische Pitch Einstellung
Zyklische Pitch Einstellung der Taumelscheibe: Die Rotorblätter
müssen parallel zum Helikopterrumpf verlaufen und der Gas-Knüppel
auf der Position mit 0° Pitch.
Bewegen sie den Roll-Knüppel ganz nach rechts und stellen sie das
AIL Mischverhältnis so ein, dass das am Rotorblatt entstehende Pitch
den Herstellerangaben von 8° entspricht.
Das ELE Mischverhältnis für Nick kann in Sender auf den gleichen
Wert gesetzt werden.
Beispiel: Zyklisches Pitch 8°
Futaba 12ZH mit drei DS610
Roll Mischverhältnis (AIL): 43% (8°)
Nick Mischverhältnis (ELE): 43%
Pitch Mischverhältnis: 29% (12°)
Schritt 3: E.LIM Einstellung Modus aktivieren
Halten sie die Taumelscheibe waagrecht und Pitch bei Null Grad, dann
drücken sie die SET-Taste um die Neutralstellung zu lernen und den
E-LIM Einstellung Modus zu aktivieren. Die E-LIM LED beginnt zu leuchten
nachdem DIR ausgeht.
0°
0°
ACHTUNG
Der Gas-Knüppel muss während des
Einstellprozesses an der Stelle von
0° Pitch bleiben.
Seite 9
THR
Mode 1 Mode 2
AIL
Mode 1 Mode 2
