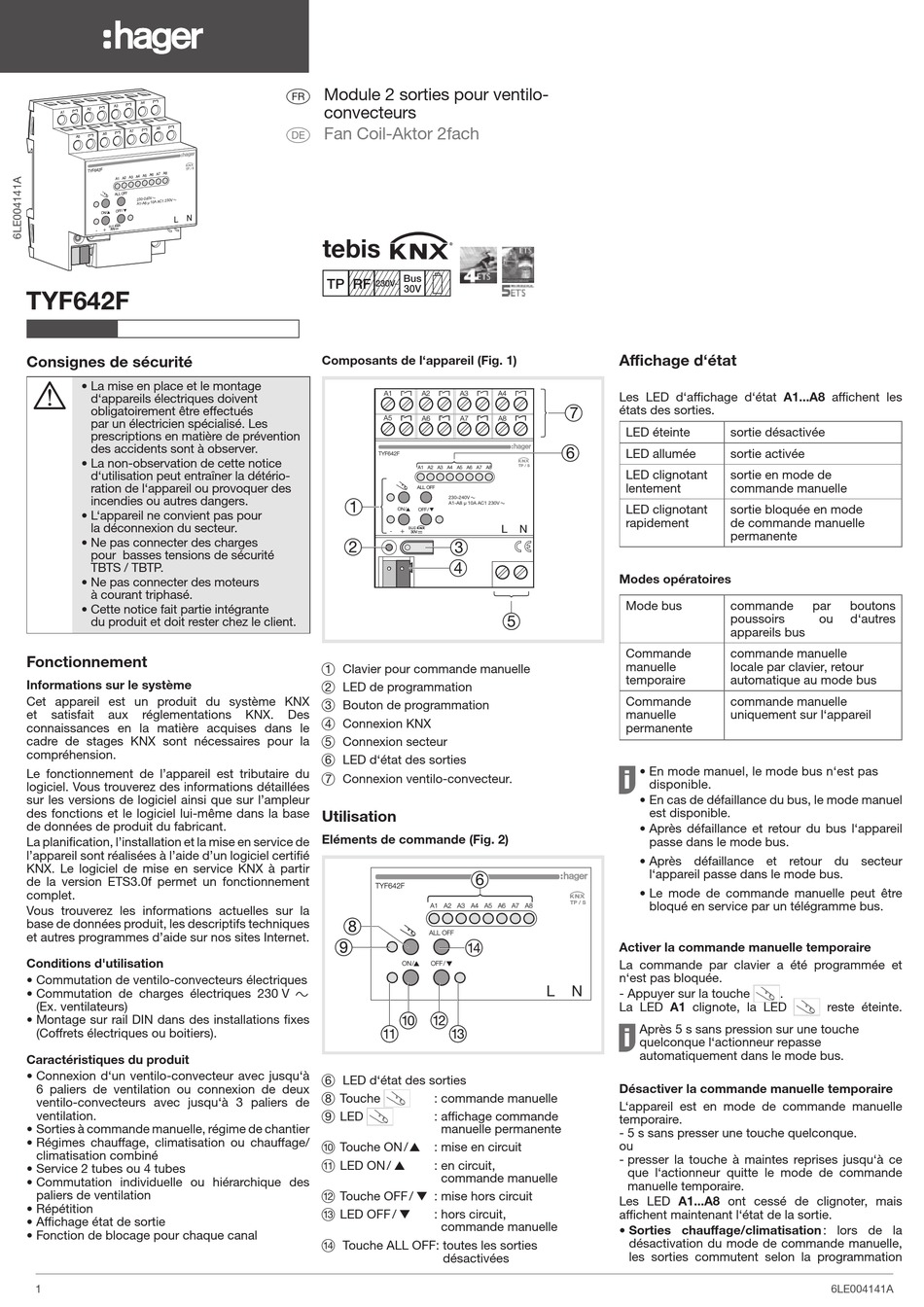

TYF642F
Consignes de sécurité
q
• La mise en place et le montage
d'appareils électriques doivent
obligatoirement être eff ectués
par un électricien spécialisé. Les
prescriptions en matière de prévention
des accidents sont à observer.
• La non-observation de cette notice
d'utilisation peut entraîner la détério-
ration de l'appareil ou provoquer des
incendies ou autres dangers.
• L'appareil ne convient pas pour
la déconnexion du secteur.
• Ne pas connecter des charges
pour basses tensions de sécurité
TBTS / TBTP.
• Ne pas connecter des moteurs
à courant triphasé.
• Cette notice fait partie intégrante
du produit et doit rester chez le client.
Fonctionnement
Informations sur le système
Cet appareil est un produit du système KNX
et satisfait aux réglementations
connaissances en la matière acquises dans le
cadre de stages KNX sont nécessaires pour la
compréhension.
Le fonctionnement de l'appareil est tributaire du
logiciel. Vous trouverez des informations détaillées
sur les versions de logiciel ainsi que sur l'ampleur
des fonctions et le logiciel lui-même dans la base
de données de produit du fabricant.
La planifi cation, l'installation et la mise en service de
l'appareil sont réalisées à l'aide d'un logiciel certifi é
KNX. Le logiciel de mise en service KNX à partir
de la version ETS3.0f permet un fonctionnement
complet.
Vous trouverez les informations actuelles sur la
base de données produit, les descriptifs techniques
et autres programmes d'aide sur nos sites Internet.
Conditions d'utilisation
• Commutation de ventilo-convecteurs électriques
• Commutation de charges électriques 230 V v
(Ex. ventilateurs)
• Montage sur rail DIN dans des installations fi xes
(Coff rets électriques ou boitiers).
Caractéristiques du produit
• Connexion d'un ventilo-convecteur avec jusqu'à
6 paliers de ventilation ou connexion de deux
ventilo-convecteurs avec jusqu'à 3 paliers de
ventilation.
• Sorties à commande manuelle, régime de chantier
• Régimes chauff age, climatisation ou chauff age/
climatisation combiné
• Service 2 tubes ou 4 tubes
• Commutation individuelle ou hiérarchique des
paliers de ventilation
• Répétition
• Affi chage état de sortie
• Fonction de blocage pour chaque canal
1
a Module 2 sorties pour ventilo-
convecteurs
e Fan Coil-Aktor 2fach
tebis
B n , .
Composants de l'appareil (Fig. 1)
A1
A5
TYF642F
A1 A2 A3 A4 A5 A6 A7 A8
ALL OFF
ON / OFF /
30V s
Clavier pour commande manuelle
1
LED de programmation
2
Bouton de programmation
3
KNX. Des
Connexion KNX
4
Connexion secteur
5
LED d'état des sorties
6
Connexion ventilo-convecteur.
7
Utilisation
Eléments de commande (Fig. 2)
TYF642F
ON /
LED d'état des sorties
6
Touche
8
LED
9
Touche ON / 3
A
LED ON / 3
Z
Touche OFF / 4 : mise hors circuit
E
LED OFF / 4
R
Touche ALL OFF: toutes les sorties
T
:
A2 A3 A4
A6 A7 A8
TP / S
230-240V
A1-A8 µ 10A AC1 230V
L N
TP / S
A1 A2 A3 A4 A5 A6 A7 A8
ALL OFF
OFF /
L N
: commande manuelle
: affi chage commande
manuelle permanente
: mise en circuit
: en circuit,
commande manuelle
: hors circuit,
commande manuelle
désactivées
Affi chage d'état
Les LED d'affi chage d'état A1...A8 affi chent les
états des sorties.
LED éteinte sortie désactivée
LED allumée sortie activée
LED clignotant sortie en mode de
lentement commande manuelle
LED clignotant sortie bloquée en mode
rapidement de commande manuelle
permanente
Modes opératoires
Mode bus commande
poussoirs
appareils bus
Commande commande manuelle
locale par clavier, retour
manuelle
temporaire automatique au mode bus
Commande commande manuelle
manuelle uniquement sur l'appareil
permanente
H
• En mode manuel, le mode bus n'est pas
disponible.
• En cas de défaillance du bus, le mode manuel
est disponible.
• Après défaillance et retour du bus l'appareil
passe dans le mode bus.
• Après défaillance et retour du secteur
l'appareil passe dans le mode bus.
• Le mode de commande manuelle peut être
bloqué en service par un télégramme bus.
Activer la commande manuelle temporaire
La commande par clavier a été programmée et
n'est pas bloquée.
- Appuyer sur la touche .
La LED A1 clignote, la LED
H
Après 5 s sans pression sur une touche
quelconque l'actionneur repasse
automatiquement dans le mode bus.
Désactiver la commande manuelle temporaire
L'appareil est en mode de commande manuelle
temporaire.
- 5 s sans presser une touche quelconque.
ou
- presser la touche à maintes reprises jusqu'à ce
que l'actionneur quitte le mode de commande
manuelle temporaire.
Les LED A1...A8 ont cessé de clignoter, mais
affi chent maintenant l'état de la sortie.
• Sorties chauff age/climatisation : lors de la
désactivation du mode de commande manuelle,
les sorties commutent selon la programmation
par boutons
ou d'autres
reste éteinte.
