Verwandte Anleitungen für Celestron NexStar SLT series
Inhaltszusammenfassung für Celestron NexStar SLT series
- Seite 2 ENGLISH...
- Seite 26 FRANÇAIS...
- Seite 50 DEUTSCH...
- Seite 51 Inhaltsverzeichnis Einführung Lieferumfang Zusammenbau und Einrichtung Grundlagen zum Teleskop Himmelsbeobachtung Pflege des Teleskops Anhang A: Technische Daten Zweijährige eingeschränkte Garantie von Celestron DEUTSCH...
- Seite 52 DEUTSCH...
-
Seite 53: Einleitung
EINLEITUNG Herzlichen Glückwunsch zum Kauf Ihres NexStar SLT Teleskops von Celestron – die perfekte Kombination von Leistungskraft und Portabilität Dieses „Star Locating Teleskop“ (SLT) bietet innovative automatisierte Technologien, welche die Navigation im Nachthimmel so einfach wie das Anklicken einiger Tasten macht In der Tat ist Ihr NexStar-Teleskop SLT... -
Seite 54: Lieferumfang

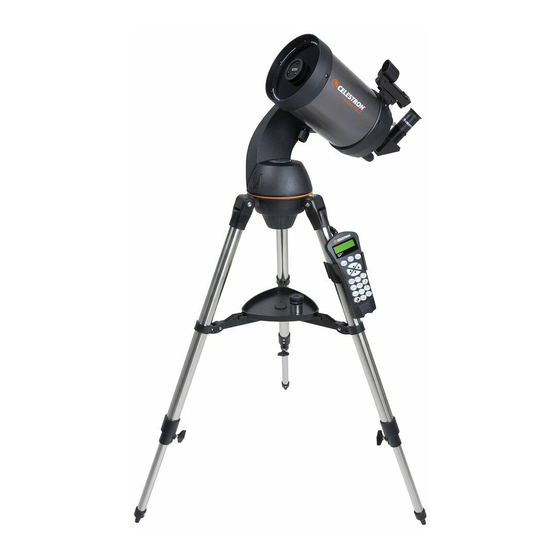

LIEFERUMFANG (NexStar 6SLT Schmidt-Cassegrain dargestellt) Korrekturlinse Gabelarm Batteriefach Stativ-Verbindungsschraube Stativ Zubehörablage Klemme für Stativbeinverlängerung Teleskop-Okularrohr StarPointer-Sucherfernrohr Okular Zenitspiegel Handsteuerung TEILELISTE Tubenbaugruppe 1,25 Zoll Zenitspiegel 25 mm und 9 mm Okulare – 1,25 Zoll StarPointer-Sucherfernrohr und Montagehalterung Stativ Deluxe-Zubehörablage NexStar+ Handsteuerung Astronomie-Software Download-Karte DEUTSCH... -
Seite 55: Zusammenbau Und Einrichtung
ZUSAMMENBAU UND EINRICHTUNG Ihr NexStar SLT wird in drei Hauptteilen geliefert: optischer Tubus, Gabelarm und Stativ Diese Teile können in Sekundenschnelle mit Hilfe der Schnellverschluss-Verbindungsschraube unter der Stativ-Montageplattform und der Schwalbenschwanz-Montageklemme im Innern des Gabelarms zusammengesetzt werden Nehmen Sie zu Beginn alle Zubehörteile aus ihren jeweiligen Kartons Heben Sie alle Behälter auf, so dass sie zum Transport des Teleskops zur Verfügung stehen Das Teleskop sollte vor dem Aufsatz der optischen Zubehörelemente auf dem Stativ installiert werden Installieren Sie zuerst die Zubehörablage auf den Stativbeinen:... -
Seite 56: Aufsatz Des Gabelarms Am Stativ
AUFSATZ DES GABELARMS AM STATIV Wenn Stativ richtig zusammengebaut wurde, können der Teleskoptubus und der Gabelarm einfach mit Gabelarmunterteil Hilfe der Schnellverschluss -Verbindungsschraube unter der Stativ-Montageplattform aufgesetzt werden Um dies zu tun: Stativ-Montageplattform 1 Setzen Sie das Gabelarmunterteil ins Innere der Stativ-Montageplattform Verbindungsschraube 2 Drehen Sie die Verbindungsschraube in die Öffnung unten... -
Seite 57: Fokussierung
DAS OKULAR Das Okular ist ein optisches Element, welches das Suchfernrohr vom Teleskop fokussierte Bild vergrößert Das Okular wird direkt in den Zenitspiegel gesteckt Installation des Okulars: 1 Lösen Sie die Rändelschraube am Zenitspiegel, sodass sie nicht den Innendurchmesser des Okularendes des Okular Zenitspiegels behindert... -
Seite 58: Starpointer-Sucherfernrohr
STARPOINTER-SUCHERFERNROHR Der StarPointer ist die schnellste und einfachste Methode zur Anvisierung eines gewünschten Himmelsobjekts mit Ihrem Teleskop Man könnte ihn mit einem Laserpointer vergleichen, mit dem man den Nachthimmel direkt anstrahlen kann Der StarPointer ist ein Zeigehilfsmittel mit Null-Vergrößerung, das ein beschichtetes Glasfenster zur Überlagerung des Nachthimmels mit einem kleinen roten Punkt verwendet Schauen Sie mit beiden Augen durch den StarPointer und verschieben Sie das Teleskop so lange, bis der rote Punkt, der durch den StarPointer sichtbar ist, mit dem Objekt zusammentrifft (wie es mit ununterstütztem Auge beobachtet wird) Der rote Punkt wird durch eine LED (Leuchtdiode) -
Seite 59: Energieversorgung Des Nexstar Slt
ENERGIEVERSORGUNG DES NEXSTAR SLT Das NexStar SLT kann mit 8 vom Benutzer bereitgestellten Alkalibatterien der Größe AA oder mit einem optionalen 12-Volt-Wechselstromadapter betrieben werden Einlegen der Batterien in das NexStar SLT: 1 Drücken Sie die Laschen auf beiden Seiten der Batteriefachabdeckung und ziehen Sie sie hoch 2 Legen Sie 8 AA-Batterien in die Batteriefachhalter ein 3 Legen Sie die Batteriefachabdeckung über die Batterien... - Seite 60 Namen sowie die Offset-Entfernungen zu den nächstgelegenen passenden Objekten an. 6. MENÜ: zeigt Setup- und Utilities-Funktionen an, wie z.B. Nachführ- geschwindigkeit und benutzerdefinierte Objekte und viele andere. 7. OPTION (CELESTRON-LOGO): funktioniert ähnlich Umschalttaste auf einer Tastatur und kann in Kombination mit anderen Tasten verwendet werden, um auf erweiterte Merkmale und Funktionen zuzugreifen, die mit zukünftigen Firmware-...
- Seite 61 I 13 DEUTSCH...
-
Seite 62: Grundlagen Zum Teleskop
GRUNDLAGEN ZUM TELESKOP Ein Teleskop ist ein Instrument, das Licht sammelt und fokussiert Die Art des optischen Designs bestimmt, wie das Licht fokussiert wird Manche Teleskope, die auch Refraktoren genannt werden, verwenden Linsen Teleskope, die Spiegel verwenden, werden Reflektoren genannt Das optische Schmidt-Cassegrain-System verwendet... -
Seite 63: Ermittlung Des Gesichtsfelds
ERMITTLUNG DES GESICHTSFELDS Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten Objekts machen wollen Zur Berechnung des tatsächlichen Gesichtsfelds dividieren Sie das scheinbare Gesichtsfeld des Okulars (vom Hersteller des Okulars angegeben) durch die Vergrößerung Die Formel kann in Form einer Gleichung ausgedrückt werden: Scheinbares Feld des Okulars ________________________________... -
Seite 64: Himmelsbeobachtung
Wärmestrahlungsquelle, wie z B ein Dach oder Kamin, stehen Nähere Informationen dazu finden Sie unter „Beobachtungsbedingungen“ weiter unten in diesem Handbuch, (Seite 17) • Celestron-Okularfilter können zur Steigerung des Kontrasts und zur besseren Sichtbarmachung von Details auf der Planetenoberfläche verwendet werden 16 I... -
Seite 65: Beobachtung Der Sonne
BEOBACHTUNG DER SONNE Obwohl sie oftmals von Amateurastronomen übersehen wird, ist die Sonnenbeobachtung interessant und macht Spaß Wegen der Helligkeit der Sonne müssen jedoch bei der Beobachtung dieses Sterns besondere Vorsichtsmaßnahmen ergriffen werden, um Schäden an Ihren Augen und am Teleskop zu verhindern Verwenden Sie einen zugelassenen Sonnenfilter, der die gesamte Objektivöffnung abdeckt Entfernen Sie beim Betrachten der Sonne stets Ihr StarPointer-Sucherfernrohr Projizieren Sie niemals ein Bild der Sonne durch das Teleskop Im Inneren des optischen Tubus kann sich starke Hitze ansammeln Sie kann das Teleskop und/oder alle am Teleskop aufgesetzten Zubehörelemente beschädigen... -
Seite 66: Pflege Des Teleskops
Auf diese Weise wird verhindert, dass verschmutzende Substanzen in den optischen Tubus eindringen Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden Wenn Ihr Teleskop eine interne Reinigung erfordert, rufen Sie das Werk an, um sich eine Rücksende-Genehmigungsnummer geben... - Seite 67 KOLLIMATION Die optische Leistung Ihres Teleskops bezieht sich direkt auf seine Kollimation Kollimation ist die Ausrichtung des optischen Systems Ihr NexStar-Teleskop wurde im Werk kollimiert, nachdem es komplett zusammengebaut wurde Aber das Teleskop muss möglicherweise nach dem Transport kollimiert werden Das einzige optische Element, das möglicherweise angepasst werden muss, ist möglicherweise die Neigung des Zweitspiegels Um die Kollimation Ihres Teleskops zu prüfen, benötigen Sie eine Lichtquelle Ein heller Stern in der Nähe des Zenits ist ideal, da es dort wenige atmosphärische Störungen gibt Stellen Sie sicher, dass Nachführen aktiviert ist, sodass Sie den...
-
Seite 68: Tipps Für Die Kollimation
3 Suchen Sie die Kollimationsschraube, die Ihrem Finger am nächsten ist Dies ist die Kollimationsschraube, die Sie zuerst einstellen müssen (Wenn sich Ihr Finger genau zwischen zwei der Kollimationsschrauben befindet, dann müssen Sie die Schraube gegenüber der Stelle ändern, an der sich Ihr Finger befindet) 4 Bewegen Sie mit den Tasten der Handsteuerung das Bild des unscharfen Sterns zum Rand des Gesichtsfelds in die gleiche Richtung, in welche die zentrale Behinderung des Sternbilds verzerrt ist 5 Während Sie durch das Okular schauen, drehen Sie mit einem Kreuzschlitz-Schraubendreher die Kollimationsschraube,... -
Seite 69: Anhang A: Technische Spezifikationen
ANHANG A: TECHNISCHE SPEZIFIKATIONEN OPTISCHE Modellnr. 22084 Modellnr. 22088 SPEZIFIKATIONEN NexStar 5SLT NexStar 6SLT Optisches Design Schmidt-Cassegrain Schmidt-Cassegrain Blende 125mm 150mm Brennweite 1250mm 1500mm Fokalverhältnis Optische Beschichtungen StarBright XLT StarBright XLT Höchste nützliche 295x 354x Vergrößerung Auflösung: Rayleigh- 1,11 Bogensekunde 0,93 Bogensekunde Kriterium Dawes-Grenze 0,93 Bogensekunde... -
Seite 70: Firmware Der Handsteuerung Aktualisieren
Montierung Schließen Sie zum Aktualisieren der Firmware einfach ein Mini-USB-Kabel (nicht im Lieferumfang enthalten) von Ihrem PC an den Anschluss auf der Unterseite der Handsteuerung an und starten Sie den Firmware-Manager (CFM) von Celestron, der kostenlos über den Supportbereich unter celestron com erhältlich ist 22 I... -
Seite 71: Zweijährige Eingeschränkte Garantie Von Celestron
HINWEIS: Diese Garantie ist für Kunden in den USA und Kanada gültig, die dieses Produkt von einem autorisierten Celestron-Händler in den USA oder Kanada gekauft haben. Eine Garantie außerhalb der USA und Kanada gilt nur für Kunden, die bei einem internationalen Celestron-Vertrieb oder einem autorisierten Celestron-Händler im jeweiligen Land eingekauft haben. Bitte wenden Sie sich für jeden Garantieservice an diese Ansprechpartner. - Seite 74 ESPAÑOL...
- Seite 98 ITALIANO...
