K800 PLUS
K1400 PLUS
K2200 PLUS
K FCE
Operatore
Operateur
Operator
Torantrieb
Operador
FCE
K800 PLUS
FCM
FCE
K1400 PLUS
FCM
FCE
K2200 PLUS
FCM
ITALIANO pag. 05 / FRANÇAIS pag. 16 / ENGLISH page 27 / DEUTSCH pag. 38 / ESPAÑOL pag. 49
con / avec / with / mit
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
800 kg / 1766 lbs
230V 50/60Hz
1400 kg / 3090 lbs
2200 kg / 4856 lbs
S1-CRX
K FCM
Spinta max
Coppia max
Poussée maxi
Couple maxi
Max Thrust
Max torque
Max Schubkraft
Max. Drehmoment
Max Empuje
Coppia max
60 kg / 132 lbs
20,4 Nm
79 kg / 173,8 lbs
27 Nm
115 kg / 253 lbs
39 Nm
Codice
Code
Code
Code
Codigo
AA30014
AA30014M
AA30019
AA30019M
AA30024
AA30024M
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ribind K800 PLUS series
Inhaltszusammenfassung für Ribind K800 PLUS series

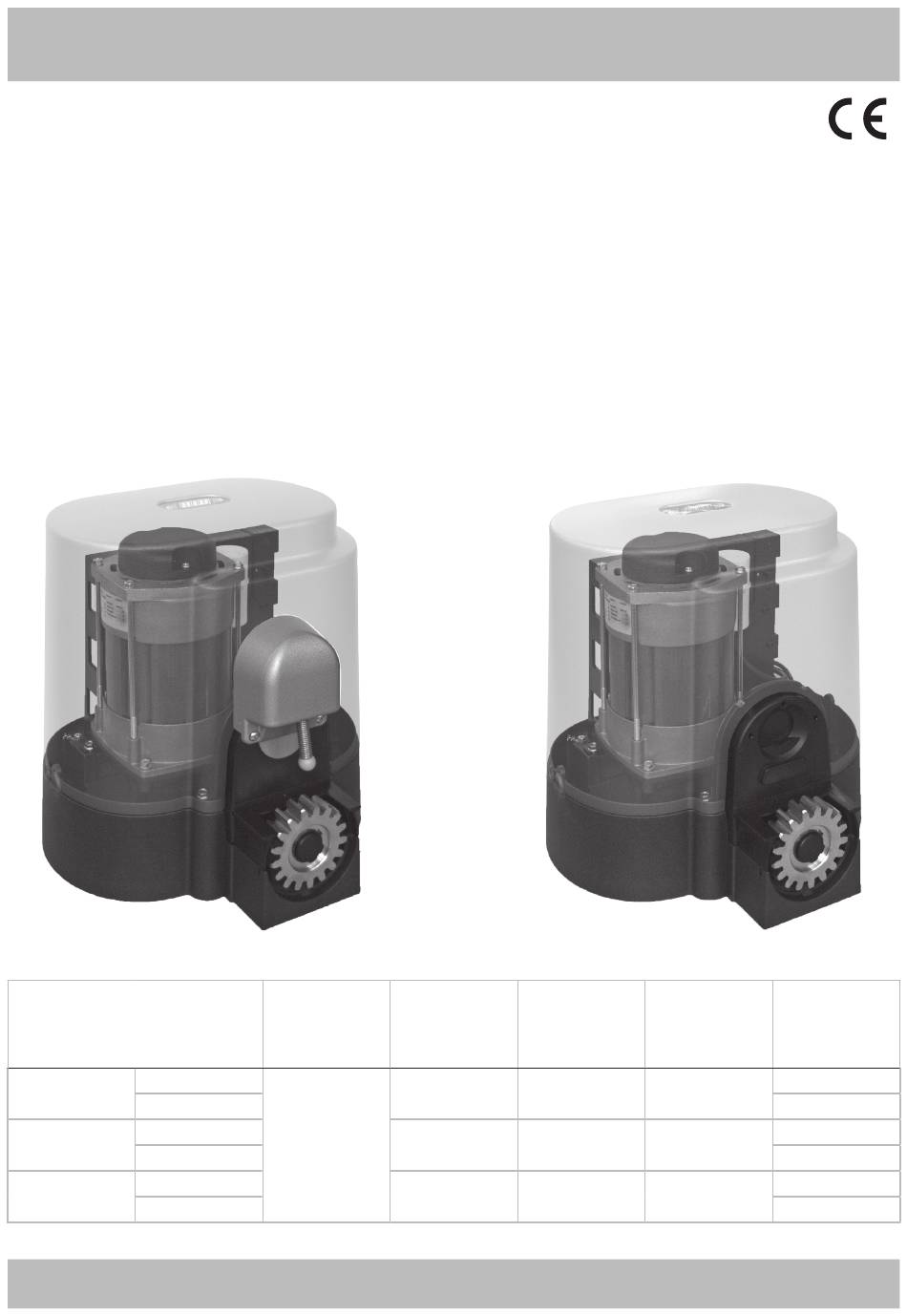

- Seite 1 K800 PLUS K1400 PLUS K2200 PLUS S1-CRX con / avec / with / mit K FCE K FCM Operatore Alimentazione Peso max cancello Spinta max Coppia max Codice Operateur Alimentation Poids maxi portail Poussée maxi Couple maxi Code Operator Power Supply Max gate weight Max Thrust Max torque...
- Seite 2 ISTRUZIONI DI SICUREZZA IMPORTANTI PER INSTRUCTIONS DE SECURITE IMPORTANTES POUR L’INSTALLAZIONE L’INSTALLATION ATTENZIONE - PER LA SICUREZZA DELLE PERSONE È IMPORTANTE CHE VENGANO ATTENTION - POUR LA SECURITE DES PERSONNES, IL EST IMPORTANT DE SUIVRE SEGUITE TUTTE LE ISTRUZIONI TOUTES LES INSTRUCTIONS CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS CONSERVARE CON CURA QUESTE ISTRUZIONI 1°...
-
Seite 3: Installation
IMPORTANT SAFETY INSTRUCTIONS FOR THE WICHTIGE SICHERHEITS ANLEITUNGEN FÜR DIE INSTALLATION INSTALLATIONEN ATTENTION - FOR THE SAFETY OF PEOPLE IT IS IMPORTANT TO FOLLOW ALL THE ACHTUNG - FÜR DIE SICHERHEIT DER PERSONEN IST ES WICHTIG, DASS ALLE INSTRUCTIONS ANWEISUNGEN GENAU AUSGEFÜHRT WERDEN KEEP THESE INSTRUCTIONS WITH CARE INSTALLATIONSVORSCHRIFTEN BEACHTET WERDEN 1°... - Seite 4 ITALIANO RAEE - Informazione agli utilizzatori IMPORTANTES INSTRUCCIONES DE SEGURIDAD Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione PARA LA INSTALACIÓN indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
- Seite 5 LAYOUT IMPIANTO 1 - Operatore K 2 - Fotocellule esterne 3 - Cremagliera Modulo 4 4 - Selettore a chiave 5 - Antenna radio 6 - Lampeggiatore 7 - Limitatori di corsa (camme) 8 - Costola meccanica 9 - Costola pneumatica o Fotocosta 10 - Fotocellule interne 11 - Colonnine per fotocellule 12 - Fermi meccanici...
- Seite 6 INSTALLAZIONE K CONTROLLO PRE-INSTALLAZIONE - IL CANCELLO DEVE MUOVERSI SENZA ATTRITI - N.B. È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti. Il cancello può essere automatizzato solo se in buono stato e se rispondente alla norma EN 12604.
-
Seite 7: Fissaggio Finecorsa
FISSAGGIO MOTORE E CREMAGLIERA I fori per il fissaggio della cremagliera in nylon devono essere eseguiti a 123,5 mm rispetto all’appoggio del motore (a 130 mm per la cremagliera in ferro). Questa altezza può essere variata grazie a delle asole presenti sulla cremagliera. La registrazione dell’altezza viene fatta affinché... -
Seite 8: Collegamenti Elettrici
COLLEGAMENTI ELETTRICI S1-CRX cod.AC07097 ENCODER STOP APRE CHIUDE PASSO PASSO 24Vdc 0,4A ± 15% R=2,2K 1/4W COSTE PEDONALE FINECORSA CHIUSURA COMUNE FINECORSA APERTURA APRE COMUNE CHIUDE ALIMENTAZIONE 230Vac 50 Hz LAMPEGGIATORE 230Vac 40W... - Seite 9 A - CONNESSIONI L1 - N ALIMENTAZIONE 230 VAC 50/60 HZ (120V/60HZ A RICHIESTA) LAMPEGGIATORE (MAX 40 W) COLLEGAMENTO COMUNE MOTORE COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE RADIO PED. BUTT. CONTATTO COMANDO APERTURA PEDONALE (NA) RADIO A+ TEST POSITIVO PER ALIMENTAZIONE AUTOTEST COSTA A 24VDC CONTATTO FINECORSA CHE FERMA LA CHIUSURA DEL MOTORE COMUNE DEI CONTATTI...
- Seite 10 accende e il cancello deve aprire e in seguito fermarsi al contatto con il finecorsa LOW SPEED K800 PLUS K1400 PLUS K2200 PLUS elettrico; DIP 14 5 - Dopo 3 sec. e fino a 10 sec. di lavoro consecutivi in apertura o chiusura, si innesca automaticamente la funzione di regolazione elettronica della forza.
- Seite 11 per 10 secondi. 3 - Premere e mantenere premuto il pulsante PROG per 5 secondi. La cancellazione della La funzione orologio è utile nelle ore di punta, quando il traffico veicolare risulta rallentato memoria viene segnalata da due lampeggi del led verde DL10. (es.
-
Seite 12: Caratteristiche Tecniche
necessario dare un nuovo comando per farlo richiudere.Al ciclo successivo la funzione FOTOCELLULA (COM-PHOT) chiusura automatica viene riattivata (se selezionata tramite DIP3). DIP 6 OFF => A cancello chiuso se un ostacolo è davanti al raggio delle fotocellule, il FUNZIONAMENTO AD UOMO PRESENTE IN CASO DI GUASTO DELLE SICUREZZE cancello non apre. -
Seite 13: Risoluzione Problemi
autocontrollo ad ogni avvio di marcia. RISOLUZIONE PROBLEMI Dopo aver effettuato tutti i collegamenti seguendo attentamente lo schema ed aver posizionato il cancello in posizione intermedia, verificare la corretta accensione dei led DL2, DL3, DL4, DL5, DL8. In caso di mancata accensione dei led, sempre con cancello in posizione intermedia,verificare quanto segue e sostituire eventuali componenti guasti. - Seite 14 OPTIONAL - Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione. TELECOMANDO SUN FIT SYNCRO SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 FOTOCELLULE FIT SYNCRO DA PARETE cod.
- Seite 15 DISPOSITIVI Wi-Fi MASTER Wi-Fi VERTIGO Wi-Fi TOUCH Wi-Fi SCHEDA DI GESTIONE SISTEMA SENZA FILI con innesto - 12÷30V ac/dc cod. ACG6094 con morsettiera - 12÷30V ac/dc cod. ACG6099 NOVA Wi-Fi FOTOCELLULE SENZA FILI SOSTITUTIVE COSTA SENZA FILI cod. ACG3016 DELLA COSTA VERTIGO Wi-Fi 8 cod.
-
Seite 16: Caractéristiques Techniques
SCHÉMA DÉTAILLÉ DE L’INSTALLATION 1 - Opérateur K 2 - Photocellules extérieures 3 - Crémaillère Module 4 4 - Sélecteur à clé 5 - Antenne radio 6 - Feu clignotant 7 - Limiteurs de course (cames) 8 - Nervure mécanique 9 - Nervure pneumatique ou «Photonervure»... - Seite 17 INSTALLATION K CONTRÔLE PRÉ-INSTALLATION !! LE PORTAIL DOIT SE DÉPLACER SANS FROTTER !! N.B. Il est impératif d’uniformiser les caractéristiques du portail avec les normes et les lois en vigueur. La portail peut être automatisée seulement si elle est en bon état et qu’elle est conforme à...
-
Seite 18: Entretien
FIXATION MOTEUR ET CRÉMAILLÈRE Les troux pour la fixation de la crémaillère en nylon doivent se faire à 123,5 mm de hauteur par rapport à l’appui dui moteur (à 130 mm pour la crémaillère en fer). L’hauteur de la crémaillère peut se changer grâce à des fentes présentes sur son angle. Le réglage en hauteur est effectué... -
Seite 19: Branchements Électriques
BRANCHEMENTS ÉLECTRIQUES S1-CRX code AC07097 ENCODER STOP OUVRE FERME PAS A PAS 24Vdc 0,4A ± 15% R=2,2K 1/4W BARRE PALPEUSE PIETON FIN DE COURSE FERMETURE COMMUN FIN DE COURSE OUVERTURE OUVRE COMMUN FERME ALIMENTATION 230Vac 50 Hz FEU CLIGNOTANT 230Vac 40W... - Seite 20 A - BRANCHEMENTS L1 - N ALIMENTATION 230 VCA 50/60 HZ (120 V/60 HZ SUR DEMANDE) CLIGNOTANT (MAX 40 W) RADIO RADIO CONNEXION COMMUN DU MOTEUR CONNEXION INVERSEURS ET CONDENSATEUR DU MOTEUR PED. BUTT. CONTACT COMMANDE OUVERTURE POUR PIÉTONS (NO) A+ TEST POSITIF POUR ALIMENTATION AUTOTEST BARRE PALPEUSE À...
- Seite 21 DIP 9 Ralentissement 3 - Appuyer sur le bouton-poussoir PROG et le maintenir enfoncé (maintenant, le mouvement DIP 10 Frein électronique est effectué à action maintenue, ouvre-stop-ferme-stop-ouvre-etc.) => Le VOYANT DEL DIP 11 Départ graduel ROUGE DL7 “CLOSE” s’allume et le portail doit se fermer (dans le cas contraire, Et le potentiomètre de couple (régulateur électronique de la force) relâcher le bouton-poussoir PROG et invertir les fils du moteur V et W) et s’arrêter - Gestion normale de toutes les fonctionnalités...
- Seite 22 FONCTIONNEMENT DES ACCESSOIRES DE COMMANDE 5 - Pour terminer la programmation, laisser s’écouler 10 sec., ou bien appuyer pendant un instant sur le bouton PROG. La led rouge DL1 de programmation arrête de clignoter. ATTENTION: CONNECTER LES ACCESSOIRES A COMANDE SEULEMENT SI 6 - Replacer DIP 1 sur OFF et DIP 2 sur OFF.
- Seite 23 radio). Le portail s’ouvrira. Laisser que le portail se ferme de lui-même grâce à la fermeture à tous les 6 mois. automatique, ou donner une commande de fermeture. Cette opération permettra au portail de se réaligner. ALARME PAR BARRE PALPEUSE Quand le barre palpeuse intervient en produisant une inversion, le portail s’arrête dans la Durant cette phase, les dispositifs de sécurité...
-
Seite 24: Solution Des Problemes
du tableau électronique sera compromise avec blocage possible des opérations. dangereuse. - Les éventuels circuits extérieurs connectés aux sorties du tableau électronique doivent être SONDES exécutés pour l’isolation double ou renforcée par rapport aux pièces à tension dangereuse. Sonde de détection de la température ambiante du moteur pour chauffage de ce dernier - Toutes les entrées sont gérées par un circuit intégré... - Seite 25 OPTIONS - Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants. FIT SYNCRO EMETTEUR RADIO SUN SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 PHOTOCELLULES MURALES FITSYNCRO code ACG8026 Portée cloisonnable 10÷20 m.
- Seite 26 DISPOSITIFS Wi-Fi MASTER Wi-Fi VERTIGO Wi-Fi TOUCH Wi-Fi FICHE DE GESTION SYSTÈME SANS FILS embrochable - 12÷30V ac/dc code ACG6094 avec bornes à visser - 12÷30V ac/dc code ACG6099 NOVA Wi-Fi PHOTOCELLULES SANS FIL POUR BARRE PALPEUSE SANS FILS REMPLACER LA BARRE PALPEUSE code ACG3016 VERTIGO Wi-Fi 8 code ACG8042...
-
Seite 27: System Lay-Out
SYSTEM LAY-OUT 1 - K operating device 2 - External photocells 3 - Rack of Module 4 4 - Key selector K800 K1400 K2200 TECHNICAL 5 - Radio antenna DATA PLUS PLUS PLUS 6 - Blinker 7 - Limit switch plate (cams) Max. - Seite 28 INSTALLATION K CHECKING BEFORE THE INSTALLATION !! THE GATE SHALL MOVE FRICTIONLESS !! N.B.: Gate features must be uniformed with the standards and laws in force. The door/ gate can be automated only if it is in a good condition and its conditions comply with the EN 12604 norm.
-
Seite 29: Maintenance
MOTOR AND RACK FITTING The holes for fixing the nylon rack must be made at 123,5 mm height from the motor support (at 130mm for the iron rack). The height of the rack can be adjusted thanks to the slots available on its right -angled bar. -
Seite 30: Electric Connections
ELECTRIC CONNECTIONS S1-CRX code AC07097 ENCODER STOP OPEN CLOSE STEP BY STEP 24Vdc 0,4A ± 15% R=2,2K 1/4W SAFETY STRIP PEDESTRIAN LIMIT SWITCH CLOSE COMMON LIMIT SWITCH OPEN OPEN COMMON MOTOR CAPACITOR CLOSE POWER SUPPLY 230Vac 50 Hz BLINKER 230Vac 40W... - Seite 31 POINT A - ELECTRIC CONNECTIONS L1 - N 230Vac 50/60Hz POWER SUPPLY (120Vac/60Hz UPON REQUEST) BLINKER (40 W MAX.) MOTOR COMMON CONNECTION RADIO MOTOR PHASES AND CAPACITOR CONNECTIONS RADIO PED. BUTT. PEDESTRIAN OPENING CONTACT (NO) A+ TEST +24Vdc SAFETY STRIP SELF-TEST POWER SUPPLY CLOSE LIMIT SWITCH THAT CUTS OFF THE MOTOR IN CLOSING LIMIT SWITCH COMMON CONTACT OPEN LIMIT SWITCH THAT CUTS OFF THE MOTOR IN OPENING...
- Seite 32 LED WARNINGS encoder input are not active. DL1 - programming activated (red) (#) In Point D and Point E procedures, all of them will be active, so they must be properly DL2 - stop contact NC (red) installed and connected to the control board. Any changing of the safety devices input state, DL3 - open limit-switch contact (red) will stop the Point D and Point E procedure that must be repeated from the beginning.
- Seite 33 delete all codes if required. CLOCK FUNCTION 4 - Reposition DIP 1 to OFF and DIP 2 to OFF. If you want the Clock Function must request S1 with firmware version 06 NOUP 5 - You have completed the procedure SPECIFIC for the CLOCK USE.
-
Seite 34: Technical Specifications
If DIP17 ON and DIP6 OFF closing, will be excluded, since their use in this mode, is not allowed by the norms. If the gate is opening and a vehicle crosses the photo beam, the gate will stop. When Once the failing safety device is repaired, in automatic after 1 second, all standard the vehicle leaves, the gate will close automatically after 1second pause. -
Seite 35: Troubleshooting
TROUBLE SHOOTING After having carried out all connections, by carefully following the layout and having positioned the gate in intermediate position, check the correct ignition of LEDS DL2, DL3, DL4, DL5, DL8. In case of no ignition of the LEDS, always with gate in intermediate position, check the following and replace any faulty components. - Seite 36 ACCESSORIES - For the connections and the technical data of the optional equipments follow the relevant handbooks. RADIO TRANSMITTER SUN FIT SYNCRO SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 FIT SYNCRO PHOTOCELLS for the wall-installation code ACG8026 The range you can set is 10-20 m, 30÷60ft.
- Seite 37 Wi-Fi DEVICES MASTER Wi-Fi VERTIGO Wi-Fi TOUCH Wi-Fi RECEIVER CARD TO MANAGE WIRELESS SYSTEM with connector - 12÷30V ac/dc code ACG6094 with terminal block - 12÷30V ac/dc code ACG6099 NOVA Wi-Fi WIRELESS PHOTOCELLS SUBSTITUTING SAFETY STRIP WITHOUT WIRES THE SAFETY STRIP8 code ACG3016 VERTIGO Wi-Fi 8 code ACG8042...
-
Seite 38: Technische Eigenschaften
ANLAGEN LAY-OUT 1 - Betriebsgerät K 2 - Externe Fotozellen 3 - Zahnstange Modul 4 4 - Schlüsselwählschalter 5 - Radioantenne 6 - Blinkleuchte 7 - Laufbegrenzer (Nocken) 8 - Mechanische Kontaktleisten 9 - Pneumatische Kontaktleisten oder Fotokontaktleiste 10 - Interne Fotozellen 11 - Standsäulen für Fotozellen 12 - Mechanische Anschläge K800... - Seite 39 INSTALLATION K VOR DER MONTAGE AUSZUFÜHRENDE ÜBERPRÜFUNGEN !! DAS TOR MUSS REIBUNGSFREI LAUFEN !! ANMERKUNG: Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht. - Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor mit der norm EN12453 in Einklang zu bringen(z.B.
-
Seite 40: Motorbefestigung Und Zahnstange
MOTORBEFESTIGUNG UND ZAHNSTANGE Die Löcher für die Befestigung der Nylon-Zahnstange müssen über den Motorträger auf Höhe 123,5 mm durchgeführt werden (auf 130 mm für Metall-Zahnstange). Die Höhe der Zahnstange kann durch die Schlitze auf seine Winkel variiert werden. Die Höhenregulierung muss solange erfolgen, bis das Tor sich während der Bewegung nicht mehr auf das Zugrad K aufstützt (5, 6). -
Seite 41: Elektroanschlüsse
ELEKTROANSCHLÜSSE S1-CRX Kode AC07097 ENCODER STOP ÖFFNE SCHLIESSE SCHRITT BEI SCHRITT 24Vdc 0,4A ± 15% R=2,2K 1/4W RIPPE FUSSGÄNGER ENDSCHALTER SCHLIESSUNG ALLGEMEINE ENDSCHALTER ÖFFNUNG ÖFFNE ALLGEMEINE SCHLIESSE SPEISUNG 230Vac 50 Hz BLINKER 230Vac 40W... - Seite 42 A - VERBINDUNGEN L1 - N Stromversorgung 230 Vac 50/60 Hz (120V/60Hz auf Anfrage) Blinker (max. 40 W) Gemeinschaftsanschluss Motor Anschluss Wendegetriebe und Kondensator Motor RADIO PED. BUTT. Steuerkontakt Öffnung Fußgänger (NO = normalerweise offen) RADIO A+ TEST Pluspol für Speisung der Selbsttest - Kontaktleisten zu 24Vdc Kontakt des Endschalters, der die Schließung des Motors stoppt Gemeinsame Erdungseinheit der Kontakte Kontakt des Endschalters, der die Öffnung des Motors stoppt...
-
Seite 43: C - Steuerung Motordrehrichtung
das nicht geschehen, die Taste PROG wieder loslassen und die Kabel V und LOW SPEED K800 PLUS K1400 PLUS K2200 PLUS W des Motors invertieren) und anschließend bei Kontakt mit dem elektrischen DIP 14 Endschalter anhalten (wenn das nicht geschehen sollte, die Taste PROG wieder loslassen und die Kabel LSO und LSC des Klemmenbretts J3 umschalten);... -
Seite 44: G - Programmierung Funkcodes Fussgänger-Öffnung
Augenblick die Taste PROG. drücken. Das rote LED - DL1 für die Programmierung hört FUNKTIONSWEISE DER STEUERZUSATZEINRICHTUNGEN auf zu blinken. WARNUNG: VERBINDEN SIE STEUERUNG-ZUBEHÖR, NUR WENN ES AUF IMPULS- 6 - DIP 1 und DIP 2 erneut auf OFF stellen. MODUS. -
Seite 45: Funktionsweise Der Sicherheitseinrichtungen
deaktiviert werden (ON aktiv). Bleibt die Kontaktleiste eingeschaltet (Kontakt NO), ist keinerlei Automatische Bewegung möglich. FUNKTIONSWEISE NACH STROMAUSFALL Wird sie nicht benutzt, die Klemmen COM-EDGE überbrücken. Hinweis: Es wird empfohlen, die Funktionsweise der Kontaktleisten mindestens alle 6 Bei Stromausfall wird die aktuelle Position des Tores gespeichert. Sobald die Stromversorgung wieder hergestellt ist, die Schalttaste Öffnen drücken (K, Öffnen Monate zu überprüfen. -
Seite 46: Lösung Von Problemen
ganz geschlossenen Tores anzuzeigen. - Entregungszeit 300ms Sie erlischt erst dann, wenn das Tor vollständig geschlossen ist. - Zu speichernde Codes N° 62 insgesamt Während der Programmierung ist dieses Signal aktiv. HINWEIS: Bei übermäßigem Einsatz der Drucktaster oder Lampen, kann die Logistik - Damit die doppelte bzw. - Seite 47 OPTIONEN - Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen. FERNSENDER SUN FIT SYNCRO SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 WANDFOTOZELLEN FITSYNCRO Kode ACG8026 einstellbare Reichweite 10÷20 m.
- Seite 48 Wi-Fi VORRICHTUNGEN MASTER Wi-Fi VERTIGO Wi-Fi TOUCH Wi-Fi KARTE FÜR DEN BETRIEB DES SYSTEMS OHNE KABEL mit Verbinder - 12÷30V ac/dc Kode ACG6094 mit Endblockierung - 12÷30V ac/dc Kode ACG6099 NOVA Wi-Fi KABELLOSE FOTOZELLE ERSETZT DIE KONTAKTLEISTE OHNE KABEL SCHALTLEISTEN Kode ACG3016 VERTIGO Wi-Fi 8 Kode ACG8042...
-
Seite 49: Características Técnicas
DISPOSICIÒN DE LA INSTALACIÒN 1 - Operador K 2 - Fotocélulas externas 3 - Cremallera Módulo 4 4 - Interruptor de llave 5 - Antena de radio 6 - Intermitente 7 - Limitadores de recorrido (leva) 8 - Nervadura mecánica 9 - Nervadura neumática o Fotonervadura 10 - Fotocélulas internas 11 - Columnas para las fotocélulas... - Seite 50 INSTALACIÓN K CONTROL PRE-INSTALACIÓN ¡¡LA VERJA TIENE QUE MOVERSE SIN ROCES!! Es obligatorio uniformar las características de la verja a las normas y leyes en vigor. La puerta puede ser automatizada sólo si se encuentra en buen estado y responde a la norma EN 12604.
-
Seite 51: Mantenimiento
ANCLAJE MOTOR Y CREMALLERA Los agujeros para la fijación de la cremallera de nylon deben estar realizado a 123,5 mm de altura del soporte del operador (a 130 mm para la cremallera en acero). La altura de la cremallera se puede adjustar gracias a las ranuras presente en su ángular. El ajuste de la altura se efectúa para que la verja durante el movimiento no se apoye sobre el engranaje de tracción del K (5,6). - Seite 52 CONEXIONES ELÉCTRICAS S1-CRX còd. AC07097 ENCODER STOP ABRE CIERRA PASO PASO 24Vdc 0,4A ± 15% R=2,2K 1/4W COSTAS PEATONAL FINAL DE CARRERA CIERRA COMÚN FINAL DE CARRERA ABRE ABRE COMÚN CIERRA ALIMENTACIÓN 230Vac 50 Hz INTERMITENTE 230Vac 40W...
- Seite 53 A - CONEXIÓN L1 - N ALIMENTACIÓN 230 VAC 50/60 HZ (120V/60HZ BAJO SOLICITUD) INTERMITENTE (MÁX 40 W) CONEXIÓN COMÚN DEL MOTOR CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR RADIO PED. BUTT. CONTACTO MANDO DE APERTURA PEATONAL (NA) RADIO A+ TEST POSITIVO PARA ALIMENTACIÓN AUTOTEST COSTA A 24 VDC CONTACTO FINAL DE CARRERA QUE DETIENE EL CIERRE DEL MOTOR...
- Seite 54 los cables LSO y LSC de la regleta de bornes J3); LOW SPEED K800 PLUS K1400 PLUS K2200 PLUS 4 - Pulsar y mantener presionado el pulsador PROG => EL LED VERDE DL6 “OPEN” se DIP 14 enciende y la cancela debe abrirse y a continuación, debe detenerse al contacto con el tope de carrera eléctrico;...
- Seite 55 OFF durante 10 segundos. Para utilizar la función de reloje solicitar S1 con firmware ESPECIFICO 06 NOUP 3 - Presionar y mantener presionado el pulsador PROG durante 5 segundos. La cancelación para FUNCIONAMIENTO RELOJE. de la memoria es indicada mediante dos parpadeos del led verde DL10. ATENCIÓN: UN RELOJ CONECTADO A S1 con fw 04 o más IMPLICA EL MOVIMIENTO 4 - El led rojo DL1 de programación permanece activo y es posible introducir nuevos códigos DE APERTURA DE LA PUERTA SIN DISPOSITIVOS DE SEGURIDAD ACTIVOS!
- Seite 56 PULSADOR DE STOP (COM - STOP) FOTOCÉLULA (COM-PHOT) Durante cualquier operación el pulsador de STOP ejecuta la detención de la cancela. DIP 6 OFF => cuando se interpone un obstáculo en el rayo de las fotocélulas con la Si se lo presiona con la cancela totalmente abierta (o parcialmente, utilizando el mando peatonal) se inhibe momentáneamente el cierre automático (si es seleccionado mediante cancela cerrada, esta no se abre.
-
Seite 57: Resolución De Problemas
- Todos las entradas deben ser utilizadas como contactos limpios porque la alimentación es generada internamente (tensión segura) hacia la tarjeta y está dispuesta para garantizar el doble aislamiento o el aislamiento reforzado respecto de las partes con tensión peligrosa. - Los circuitos externos que eventualmente se conecten a las salidas del cuadro electrónico deben realizarse de modo tal que garanticen el doble aislamiento o aislamiento reforzado respecto de las partes con tensión peligrosa. - Seite 58 OPCIONALES - Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos. TELEMANDO SUN FIT SYNCRO SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054 SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058 FOTOCÉLULAS FIT SYNCRO DE PARED cód.
- Seite 59 DISPOSITIVOS Wi-Fi MASTER Wi-Fi VERTIGO Wi-Fi TOUCH Wi-Fi FICHA DE GESTIÓN SISTEMA SIN CABLES con enchufe - 12÷30V ac/dc cód. ACG6094 con regleta - 12÷30V ac/dc cód. ACG6099 NOVA Wi-Fi FOTOCÉLULAS SIN CABLES PARA COSTA SIN CABLES cód. ACG3016 REEMPLAZAR A LA COSTA VERTIGO Wi-Fi 8 cód.
