DVA ER8 Handbuch Seite 4

SERVICE
FIG. 3
WASH
FIG. 5
4

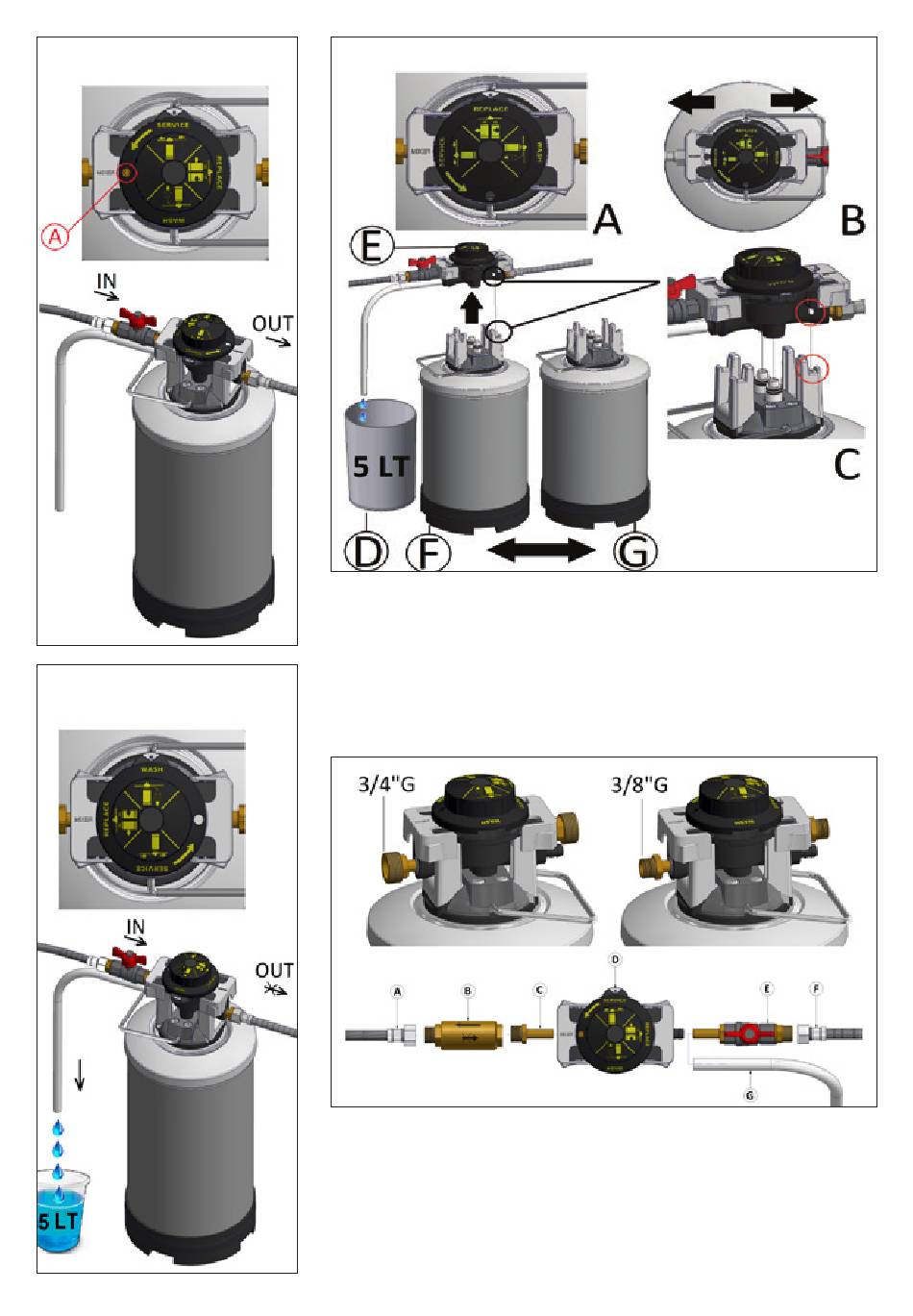

LEGENDA (fig. 4):
A POSIZIONE SERVIZIO
B POSIZIONE REPLACE
C RIFERIMENTO INCASTRO
D SECCHIO
E VALVOLA ERV
F BOMBOLA ESAUSTA
G BOMBOLA NUOVA/RIGEN.
FIG. 6
LEGENDA (fig. 6):
A TUBO D'USCITA
B VALVOLA NON RITORNO
C RACCORDO D'USCITA
D VALVOLA ERV
E RUBINETTO
F TUBO D'INGRESSO
G TUBETTO DI SCARICO
REPLACE
LEGEND (fig. 4):
A SERVICE POSITION
B REPLACE POSITION
C LOCK MATCH
D BUCKET
E ERV VALVE
F DEPLETED CYLINDER
G NEW/REG.ED CYLINDER
LEGEND (fig. 6):
A OUTFLOW PIPE
B NON-RETURN VALVE
C OUTFLOW COUPLING
D ERV VALVE
E TAP
F INFLOW PIPE
G SMALL DRAIN PIPE
Manuale d'istruzioni ADDOLCITORE ER e VALVOLA ERV
FIG. 4
