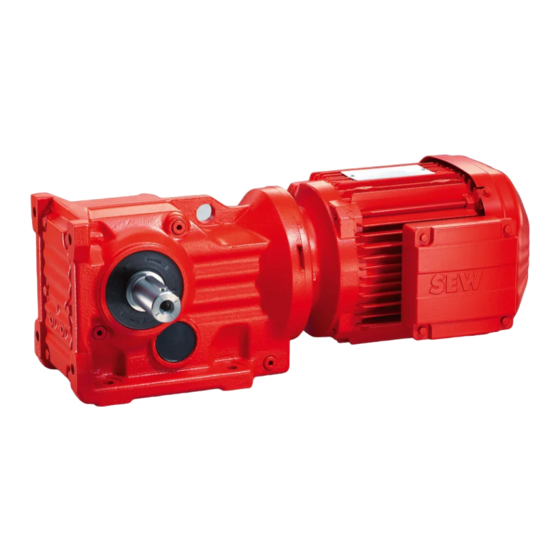

Inhaltszusammenfassung für SEW-Eurodrive TorqLOC
- Seite 1 Ausgabe TorqLOC 10/2003 11236108 / DE...
- Seite 2 SEW-EURODRIVE...
-
Seite 3: Inhaltsverzeichnis
Anwendungen ....................19 Klemmverbindung für Lager und andere Welle-Nabe-Verbindungen ..20 Maßblätter Getriebe mit TorqLOC-Klemmverbindung......... 21 CAD-Zeichnungen .................. 21 Maßblatt Kegelradgetriebe mit TorqLOC (KT..) ........22 Maßblatt Flachgetriebe mit TorqLOC (FT..)..........23 Maßblatt Schneckengetriebe mit TorqLOC (ST..)........24 Dokumentation ....................25 Auszeichnungen ..................... -
Seite 4: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Die patentierte TorqLOC-Klemmverbindung ist eine Alternative zu den herkömmlichen Verbindungstechniken wie Passfeder oder Schrumpfscheibe. Neben einfacher Montage und der Möglichkeit der sicheren Demontage können Sie Be- arbeitungskosten sparen, in dem die Kundenwelle z. B. aus gezogenem Stangen- material ausführt ist. -
Seite 5: Funktionsprinzip
Stahlbuchse [6] wird diese aus der Getriebehohlwelle gedrückt. Der Getriebemo- tor ist dann bereits zur Hälfte von der Kundenwelle demontiert. Ein "Fressen" zwischen Hohlwelle und Kundenwelle kann mit TorqLOC nicht mehr auftreten, da auch bei der Demontage keine Passungen überwunden werden müssen. Bei den üblichen Verbin- dungssystemen wie Passfeder oder herkömmlicher Schrumpfscheibe würde der kleins-... -
Seite 6: Ihre Vorteile
Demontage der Getriebe von der Kundenwelle sehr schwierig und oft nur mit großem Aufwand möglich. Die TorqLOC-Klemmverbindung stellt nun eine Alternative zu der herkömmlichen Hohl- welle mit Schrumpfscheibe, aber auch zur Aufsteckausführung mit Passfeder dar. Durch die patentierte Klemmverbindung wird die Montage und Demontage des Getriebes für Sie wesentlich vereinfacht:... -
Seite 7: Kostenreduzierung
Keine Passfedernuten oder Passungen notwendig • Einsatz von gezogenem Material möglich Mit dem Einsatz eines TorqLOC-Getriebemotors und der Verwendung von gezogenem Stangenmaterial für die Antriebswelle kann vollständig auf das Bearbeiten der Antriebs- welle verzichtet werden. Das spart für Sie Zeit und Bearbeitungskosten. -
Seite 8: Technische Daten
Technische Daten Alle Ausführungen auf einen Blick Die neuartige TorqLOC-Ausführung ist für Schnecken-, Kegelrad-, und Flachgetriebe- motoren der Baugrößen 37 - 97 erhältlich und kann damit in einem Abtriebs- drehmomentbereich von 92 - 4300 Nm eingesetzt werden. In der Auswahl der Überset- zungen oder der Optionen für den Getriebemotor gibt es keinerlei grundsätzliche Ein-... -
Seite 9: Ausführungsvarianten
Bei Bestellung der TorqLOC-Plus-Variante ist die Abtriebsseite mit AB anzugeben. TorqLOC-Plus ist keine Standardvariante und bedingt ggf. eine längere Lieferzeit. TorqLOC baut etwas länger als die Standardvariante. Deshalb ist bei der Kundenkons- truktion entsprechend mehr Platz vorzusehen. 52310AXX Bild 5: Ausführungsvarianten... -
Seite 10: Verwendete Materialien
Wellenenden oder Flanschen. Sie können NOCO-FLUID auch in größeren Gebin- den bei SEW-EURODRIVE bestellen. ® Ab dem Verkaufszeitraum Sommer 2003 ist NOCO-FLUID lebensmittelverträglich ge- ® mäß USDA-H1. Sie erkennen das lebensmittelverträgliche NOCO-FLUID an der USDA-H1-Kennung auf der Verpackung. 52468AXX ® Bild 6: NOCO-FLUID Aktuell TorqLOC... -
Seite 11: Sachnummern Für Nenndurchmesser Standardausführung
Technische Daten Sachnummern für Nenndurchmesser Standardausführung Sachnummern für Nenndurchmesser Standardausführung 52469AXX Bild 7: TorqLOC TorqLOC- Standard Stahl- ausführung Nenndurch- Getriebetyp Hohlwelle stan- Klemmring Bronze- Stahl- Klemmsatz Abdeck- Schrumpf- messer dard TorqLOC- buchse buchse komplett haube scheibe Plus komplett [mm] KT FT... -
Seite 12: Sachnummern Für Nenndurchmesser Rostfreie Ausführung
Technische Daten Sachnummern für Nenndurchmesser rostfreie Ausführung Sachnummern für Nenndurchmesser rostfreie Ausführung 52469AXX Bild 8: TorqLOC TorqLOC-Ausfüh- rung (NIRO) → Optionale Aus- führung Nenndurch- Getriebetyp Hohlwelle stan- Klemmring Bronze- Stahl- Klemmsatz Abdeck- Schrumpf- messer dard TorqLOC- buchse buchse komplett haube... -
Seite 13: Abweichende Durchmesser
Wellendurchmesser. Bei Bedarf ist ein entsprechender SK-Antrag zu stellen. Standard Wellen- Minimalster Wellen- Maximalster Wellen- Getriebe durchmesser durchmesser durchmesser [mm] ST37 ST47 ST57 Schneckengetriebe ST67 ST77 ST87 ST97 FT37 FT47 FT57 Flachgetriebe FT67 FT77 FT87 FT97 KT37 KT47 KT57 Kegelradgetriebe KT67 KT77 KT87 KT97 Aktuell TorqLOC... -
Seite 14: Buchsen In Mm-Abmessungen
643 628 5 643 772 9 643 816 4 643 949 7 643 956 X 643 777 X 643 821 0 643 776 1 643 820 2 TorqLOC rost- freie Ausführung (NIRO) → optio- nale Ausführung Getriebetyp [mm] [mm] [mm] [mm]... -
Seite 15: Buchsen In Inch-Abmessungen
61,9125 2,75 69,85 2,9375 74,6125 643 776 1 643 820 2 643 777 X 643 821 0 643 778 8 643 822 9 TorqLOC rost- freie Ausführung (NIRO) → optio- nale Ausführung Getriebetyp [inch] [mm] [inch] [mm] [inch] [mm] [inch]... -
Seite 16: Montagehinweise
Antrieb lackiert. 52546AXX Bild 9: Auslieferungszustand TorqLOC Verwendung in bestehenden Anlagen Wird ein neuer TorqLOC-Antrieb als Ersatz für einen bestehenden Antrieb mit Passfe- der oder herkömmlicher Schrumpfscheibe eingesetzt, so müssen Sie die folgenden Punkte überprüfen bzw. beachten: •... -
Seite 17: Montageanleitung
Montageanleitung Montageanleitung K... F... S... Anzugsdrehmomente Klemmring tightening torques retaining ring Couples de serrage de l'anneau de serrage Drehmomente (Nm) type torques Type Couples nickelbeschichtet Edelstahl KT/FT nickel plated stainless steel avec couche de nickel Acier spécial 57,67 Aktuell TorqLOC... - Seite 18 Abstandsmaß a (mm) distance dimension a (mm) Drehmomente (Nm) Cote d' écartement a (mm) type torques Type Couples type nickelbeschichtet Edelstahl KT/FT Type nickel plated stainless steel avec couche de nickel Acier spécial KT/FT a min. a max. 57,67 57,67 Aktuell TorqLOC...
-
Seite 19: Anwendungen
• Fahrwerke • Die Ausführung eines Aufsteckgetriebemotors mit TorqLOC lohnt sich besonders bei fördertechnischen Anlagen die einen hohen Verfügbarkeitsgrad aufweisen müssen. Da- her profitieren Branchen in denen bei Anlagenstillstand mit hohen Stillstandskosten zu rechen ist besonders beim Einsatz von TorqLOC-Antrieben. -
Seite 20: Klemmverbindung Für Lager Und Andere Welle-Nabe-Verbindungen
Neben den Lagereinheiten gibt es ConCentra auch als Welle-Nabe-Verbindung für alle anderen Übertragungselement. Dabei wird ConCentra als Verbindungselement zwi- schen Kundenwelle und Übertragungselement gebracht. Zusammen mit der Lösung ConCentra von SKF können Sie mit TorqLOC einen durch- gängigen Antriebsstrang mit kostengünstigen unbearbeiteten Wellen konstruieren. Aktuell TorqLOC... -
Seite 21: Maßblätter Getriebe Mit Torqloc-Klemmverbindung
Maßblätter Getriebe mit TorqLOC-Klemmverbindung CAD-Zeichnungen Maßblätter Getriebe mit TorqLOC-Klemmverbindung CAD-Zeichnungen CAD-Zeichnungen in verschiedenen Formaten (dxf, dwg, sat...) können für jeden An- trieb im DriveCAD online generiert werden. Auf der Internetseite http://www.sew-eurod- rive.de/deutsch/06_software/index_software.htm können Sie für jeden Antrieb einen entsprechende File generieren und herunterladen. -
Seite 22: Maßblatt Kegelradgetriebe Mit Torqloc (Kt
Maßblätter Getriebe mit TorqLOC-Klemmverbindung Maßblatt Kegelradgetriebe mit TorqLOC (KT..) Maßblatt Kegelradgetriebe mit TorqLOC (KT..) KT37 max. 0.129 KT47 211.5 max. 0.129 118.5 KT57 230.5 max. 0.157 133.5 KT67 243.5 249.5 max. 0.157 KT77 291.5 max. 0.157 173.5 KT87 340.5 max. 0.188 195.5... -
Seite 23: Maßblatt Flachgetriebe Mit Torqloc (Ft
Maßblätter Getriebe mit TorqLOC-Klemmverbindung Maßblatt Flachgetriebe mit TorqLOC (FT..) Maßblatt Flachgetriebe mit TorqLOC (FT..) FT37 max. 0.129 max. DR63 FT47 211.5 max. 0.129 max. DT80 FT57 230.5 max. 0.157 max. DT80 FT67 180.5 243.5 249.5 max. 0.157 FT77 214.5 291.5 max. -
Seite 24: Maßblatt Schneckengetriebe Mit Torqloc (St
Maßblätter Getriebe mit TorqLOC-Klemmverbindung Maßblatt Schneckengetriebe mit TorqLOC (ST..) Maßblatt Schneckengetriebe mit TorqLOC (ST..) ST37 max. 0.129 ST47 max. 0.129 ST57 211.5 max. 0.129 118.5 ST67 231.5 237.5 max. 0.157 ST77 291.5 max. 0.157 173.5 ST87 349.5 max. 0.188 199.5 ST97 389.5... -
Seite 25: Dokumentation
Dokumentation Maßblatt Schneckengetriebe mit TorqLOC (ST..) Dokumentation Weitere Informationen über TorqLOC finden Sie in den folgenden Druckschriften: • Flyer Sachnummer dt. 10566341 Sachnummer engl. 10566341 • GM2004 (noch nicht verfügbar) Sachnummer dt. 11215402 Sachnummer engl. 11215410 • Betriebsanleitung Getriebe Sachnummer dt. -
Seite 26: Auszeichnungen
Die Leser der amerikanischen Fachzeitschrift "Plant Engineering" haben sich entschie- den und Preise für das "Produkt des Jahres 2002" vergeben. Ausgezeichnet wurden in- novative Produkte, die richtungsweisend zu Verbesserungen auf Produktionsebene führen. SEW-EURODRIVE erhielt den "Silver Award" für TorqLOC. 06573AXX Bild 12: Silver Award" für TorqLOC... - Seite 28 SEW-EURODRIVE GmbH & Co KG · P.O. Box 3023 · D-76642 Bruchsal/Germany Phone +49 7251 75-0 · Fax +49 7251 75-1970 http://www.sew-eurodrive.com · sew@sew-eurodrive.com...
