Programowalny wzmacniacz stacji czołowej
Ważne informacje dotyczące bezpieczeństwa
Ogólne warunki instalacji:
• Zanim zaczniesz używać lub podłączać urządzenie przeczytaj tę in-
strukcję.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem trzymaj urzą-
dzenie zdala od deszczu i wilgoci.
• Nie ściągaj obudowy z urządzenia przed wyłączeniem go z sieci.
• Nie blokuj systemu wentylacyjnego urządzenia.
• Zapewnij możliwość swobodnej cyrkulacji powietrza wokół urządze-
nia.
• Urządzenie nie może być w żaden sposób narażone na kontakt z
wodą. Nie umieszczaj pojemników z wodą na urządzeniu lub w jego
pobliżu, jeśli nie jest odpowiednio chronione.
• Nie umieszczaj urządzenia blisko źródeł ciepła czy w warunkach nad
mierniej wilgoci.
• Nie umieszczaj urządzenia tam, gdzie może ono być narażone na sil-
ne wibracje i uderzenia.
Jak bezpieczenie używać z urządzenia:
• Zasilanie urządzenia: 196-264V~, 50/60Hz.
• Jeśli jakakolwiek ciecz lub przedmiot dostanie się do środka urządze-
nia, proszę skontaktować się ze specjalistą.
• Aby wyłączyć urządzenie z sieci, wyciągnij wtyczkę z gniazdka. Pa-
miętaj, aby nie ciągnąć za kabel.
• Nie podłączaj urządzenia dopóki reszta połączeń nie zostanie wy-
konana.
• Gniazdo sieciowe, do którego zamierzasz podłączyć urządzenie po-
winno być umieszczone blisko i być łatwo dostępne.

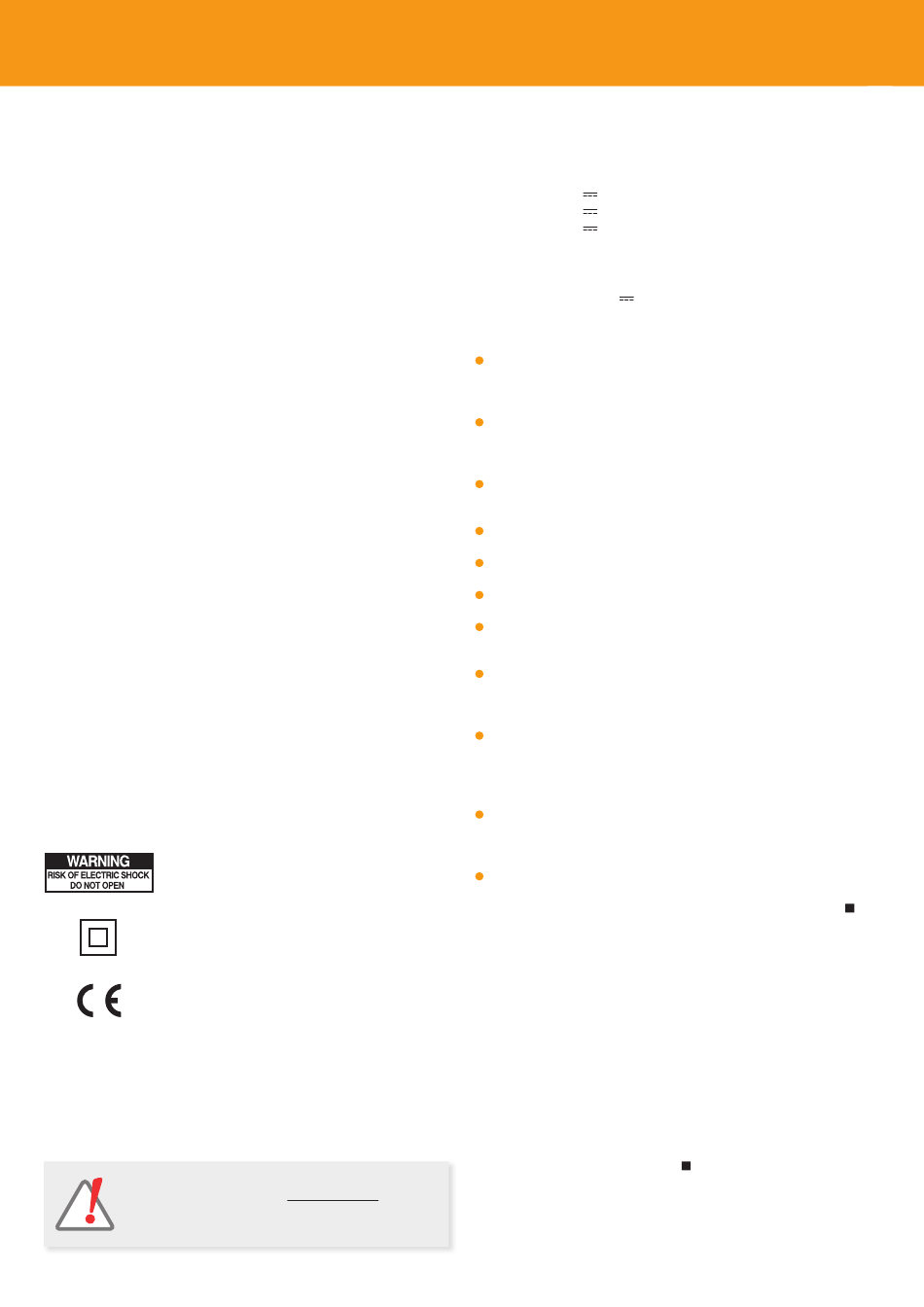

Opis symboli bezpieczeństwa:
• Aby uniknąć ryzyka porażenia prądem elek-
trycznym nie otwieraj urządzenia.
• Ten symbol oznacza, że urządzenie jest zgod-
ne z wymogami bezpieczeństwa urządzenia
klasy II.
• Ten symbol oznacza, że urządzenie spełnia
obowiązujące wymagania CE.
Uwaga: Pełna instrukcja obsługi znajduje się na naszej
stronie internetowej: www.televes.com.
Bezpośredni link znajduje się na końcu tej
instrukcji.
Opis wejść / wyjść / połączeń
W skład wzmacniacza (Fig. 1) wchodzą:
1.- Wejście UHF1 + V
2.- Wejście UHF2 + V
3.- Wejście UHF3 + V
4.- Wejście FM
5.- Wejście BIII/DAB
6.- Wejście 47-862 MHz
7.- Wejście FI / SAT +13/17V 0/22 KHz 14.- Programator uniwersalny 7234
Wprowadzenie
Programowalny cyfrowo / analogowy wzmacniacz stacji czołowej do użyt-
ku zarówno w jendorodzinnych budynkach jak i w budynkach komunal-
nych charakteryzuje się: łatwością instalacji, łatwością programowania, du-
żym wzmocnieniem, zewnętrznym programatorem, niskim poborem mocy.
Cechuje się 10 filtrami wejściowymi, które są software'owo rozłożone między
trzy porty UHF. Liczba filtrów na jedno wejście może zostać wybrana spośród
kilku konfiguracji (10-0-0, 9-0-1, 7-2-1, 6-3-1 i 5-3-2), które będą prowadzo-
ne zgodnie z kanałami, które są otrzymywane przez każdą antenę (Fig. 2).
Te wejścia są wstępnie wzmacniane. Każdy kanał UHF może zostać wybrany
(21 do 69) dla każdego filtru i każdy filtr może być dostosowany do pasm na-
wet 5 kanałów (Fig. 3).
Wyjściowe poziomy filtrów są automatycznie zrównoważone z właściwym
zboczem kompensacyjnym pasma.
Wejścia UHF także dysponują systemem automatycznego zasilania, który jest
w stanie przetrwać krótkie zwarcia.
Wzmocnienie jest regulowane przez system automatycznego tłumienia za-
równo dla wejść FM jak i BIII/DAB.
Wzmacniacz dysponuje wejściem szerokopasmowym (47-862 MHz) przezna-
czonym do rozszerzenia systemu, takiego jak włączenie stacji czołowej sate-
lity czy NTC.
Włączenie do stacji wzmocnienia do pasma 950-2150MHz jest odpowiedzią
na najnowsze wymogi instalacyjne, takie jak inkorporacja telewizji cyfrowej
w komunalnych instalacjach TV, i wspiera jego użycie w dystrybucji ICT (hisz-
pańskie regulacje).
Połączenie pasma MATV z pasmem IF jest przeprowadzone przez system fil-
trujący, który gwarantuje brak intereferencji między kanałami z obu pasm.
Używanie klawisza "Reset"
"Avant" może być zaprogramowany jeszcze przed instalacją i bez sygnału
wejściowego, a poziomy mogą być dopasowane później, bez użycia progra-
matora, przy użyciu klawisza "reset" umieszczonego na lewo od złącza pro-
gramatora.
Aby tego dokonać, postępuj zgodnie z następującymi krokami:
Wybierz adekwatne parametry do instalacji używając programatora (kanały,
poziom wyjścia, zbocze wyrównawcze...) i wciśnij klawisz dopasowania (dłu-
gie naciśnięcie). W przypadku przeprowadzania programowania bez sygnału
wejściowego, dostosowywanie zostanie przerwane jeśli nie zostanie wykryty
sygnał UHF. Porogramator wtedy może zostać odłączony, chociaż dopasowa-
nie zostało przerwane, wybrane dane zostały zapamiętane przez urządzenie.
Następnie, kiedy użytkownik zakończy instalację dołączając wejścia, które
mają być używane i obciąży wyjście impedancją 75 Ohm, wystarczy, że wci-
śnie klawisz "Reset" a urządzenie przeprowadzi proces dostosowywania. Do-
stosowywanie urządzenia "Avant" poprzez klawisz "Reset" jest przeprowa-
dzane w ten sam sposób jak za pomocą programatora, chociaż w tym przy-
padku, proces nie zatrzyma się jeśli urządzenia wykryją błąd w poziomie wej-
ściowym, zaświeci się jedynie czerwona dioda błędu LED w przypadku wy-
stąpienia błędu poziomu któregokolwiek z filtrów.
Dlatego, jeśli urządzenie zostało zaprogramowane z pożądanymi paramtera-
mi do instalacji (kanały, poziom wyjścia, zbocze wyrównawcze...), kiedy kla-
wisz "Reset" zostanie naciśnięty urządzienie "Avant" przeprowadzi automa-
tyczne dostosowywanie poziomów w ten sam sposób jak wtedy kiedy kla-
wisz dostosowywania programatora
się zielona dioda LED informująca, że dostosowywane są wszystkie poziomy
kanałów (które urządznie ma w pamięci) wzmacniaczy UHF, VHF, FM, FI utrzy-
mując wejściową konfigurację, zbocze wyrównawcze i poziomy wyjściowe,
które zostały skonfigurowane.
8.- Dioda LED sygn. urządzenia
9.- Zasilanie 196 - 264 V~
10.- Klawisz resetu
11.- Złącze programatora
12.- Wyjście MATV
13.- Wyjście MATV + FI
jest wciśnięty i przytrzymany. Zapali
