SK

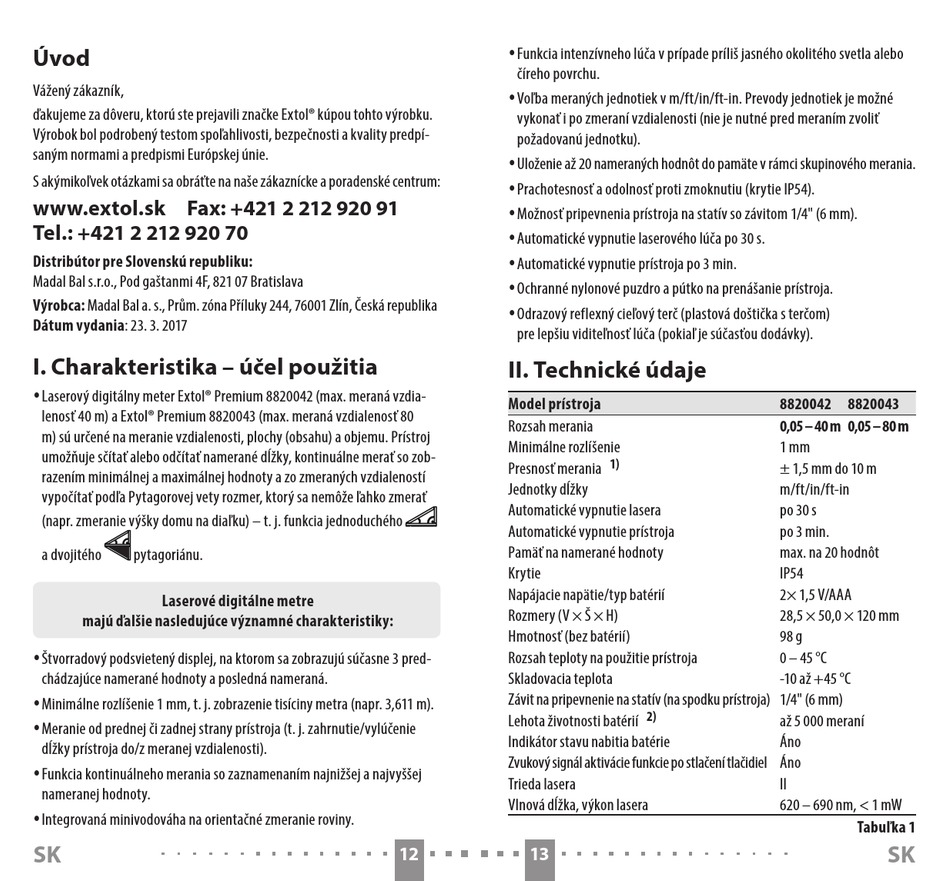

Úvod
Vážený zákazník,
ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku.
Výrobok bol podrobený testom spoľahlivosti, bezpečnosti a kvality predpí-
saným normami a predpismi Európskej únie.
S akýmikoľvek otázkami sa obráťte na naše zákaznícke a poradenské centrum:
www.extol.sk Fax: +421 2 212 920 91
Tel.: +421 2 212 920 70
Distribútor pre Slovenskú republiku:
Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava
Výrobca: Madal Bal a. s., Prům. zóna Příluky 244, 76001 Zlín, Česká republika
Dátum vydania: 23. 3. 2017
I. Charakteristika – účel použitia
yLaserový digitálny meter Extol® Premium 8820042 (max. meraná vzdia-
lenosť 40 m) a Extol® Premium 8820043 (max. meraná vzdialenosť 80
m) sú určené na meranie vzdialenosti, plochy (obsahu) a objemu. Prístroj
umožňuje sčítať alebo odčítať namerané dĺžky, kontinuálne merať so zob-
razením minimálnej a maximálnej hodnoty a zo zmeraných vzdialeností
vypočítať podľa Pytagorovej vety rozmer, ktorý sa nemôže ľahko zmerať
(napr. zmeranie výšky domu na diaľku) – t. j. funkcia jednoduchého
a dvojitého pytagoriánu.
Laserové digitálne metre
majú ďalšie nasledujúce významné charakteristiky:
yŠtvorradový podsvietený displej, na ktorom sa zobrazujú súčasne 3 pred-
chádzajúce namerané hodnoty a posledná nameraná.
yMinimálne rozlíšenie 1 mm, t. j. zobrazenie tisíciny metra (napr. 3,611 m).
yMeranie od prednej či zadnej strany prístroja (t. j. zahrnutie/vylúčenie
dĺžky prístroja do/z meranej vzdialenosti).
yFunkcia kontinuálneho merania so zaznamenaním najnižšej a najvyššej
nameranej hodnoty.
yIntegrovaná minivodováha na orientačné zmeranie roviny.
SK
yFunkcia intenzívneho lúča v prípade príliš jasného okolitého svetla alebo
číreho povrchu.
yVoľba meraných jednotiek v m/ft/in/ft-in. Prevody jednotiek je možné
vykonať i po zmeraní vzdialenosti (nie je nutné pred meraním zvoliť
požadovanú jednotku).
yUloženie až 20 nameraných hodnôt do pamäte v rámci skupinového merania.
yPrachotesnosť a odolnosť proti zmoknutiu (krytie IP54).
yMožnosť pripevnenia prístroja na statív so závitom 1/4" (6 mm).
yAutomatické vypnutie laserového lúča po 30 s.
yAutomatické vypnutie prístroja po 3 min.
yOchranné nylonové puzdro a pútko na prenášanie prístroja.
yOdrazový reflexný cieľový terč (plastová doštička s terčom)
pre lepšiu viditeľnosť lúča (pokiaľ je súčasťou dodávky).
II. Technické údaje
Model prístroja
Rozsah merania
Minimálne rozlíšenie
Presnosť merania
Jednotky dĺžky
Automatické vypnutie lasera
Automatické vypnutie prístroja
Pamäť na namerané hodnoty
Krytie
Napájacie napätie/typ batérií
Rozmery (V × Š × H)
Hmotnosť (bez batérií)
Rozsah teploty na použitie prístroja
Skladovacia teplota
Závit na pripevnenie na statív (na spodku prístroja) 1/4" (6 mm)
Lehota životnosti batérií
Indikátor stavu nabitia batérie
Zvukový signál aktivácie funkcie po stlačení tlačidiel Áno
Trieda lasera
Vlnová dĺžka, výkon lasera
12 13
8820042 8820043
0,05 – 40 m 0,05 – 80 m
1 mm
1)
± 1,5 mm do 10 m
m/ft/in/ft-in
po 30 s
po 3 min.
max. na 20 hodnôt
IP54
2× 1,5 V/AAA
28,5 × 50,0 × 120 mm
98 g
0 – 45 °C
-10 až +45 °C
2)
až 5 000 meraní
Áno
II
620 – 690 nm, < 1 mW
Tabuľka 1
