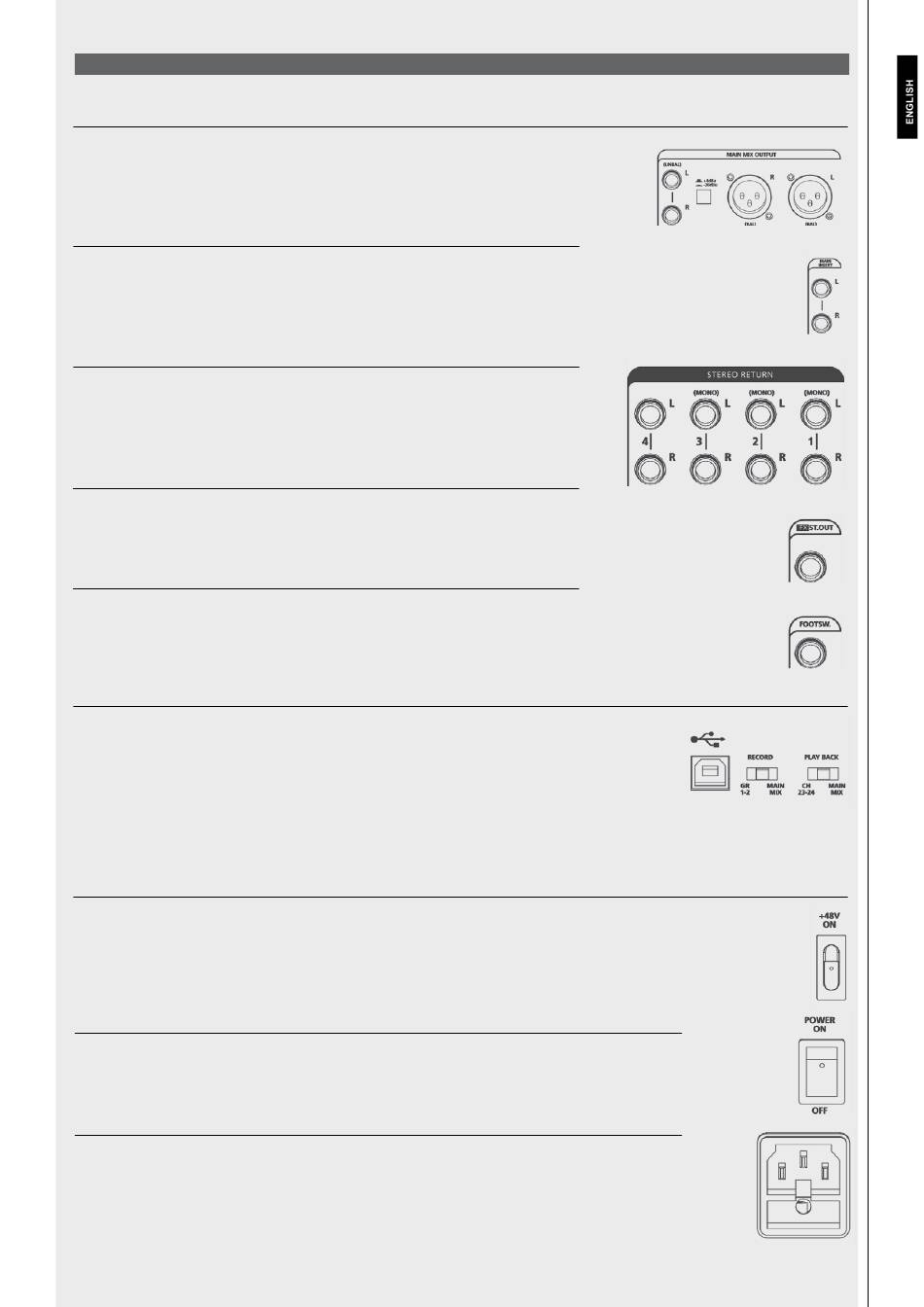

задня панель

ПРИМІТКА: дивіться також Керівництво розділ під назвою «Підключення роз'ємів.»

[24] MAIN MAIN MIX OUTPUT.

L / R (БАЛ) аудіо вихід: подвійний балансний вихід (L: лівий канал, R: правий канал) з роз'ємами XLR (М) і L / R

(UNBAL) Аудіо вихід: подвійний вихід через небалансні 1/4 «роз'ємах джек TS. Ключ: вибір рівня вихідного сигналу

між + 4дБ і -30 дБм.

[25] Вставка входів / виходів.

L / R: подвійне введення / виведення (1/4 «TRS джек) для послідовного підключення зовнішніх сигнальних процесорів (наприклад,

компресори); L: лівий канал, R: правий канал.

[26] ДОПОМІЖНИЙ ПОВЕРНЕННЯ стерео повернення (входи).

Для кожного допоміжного повернення RETURN (СТЕРЕО 1, 2, 3, 4), є два аудіо входів збалансовані (L: лівий канал, R: правий

канал) для 1/4 «TRS роз'ємів джека.

[27] FX ST.OUT ВИХІД.

Сигнал від внутрішнього процесора ефектів присутні в несиметричному стерео Esta (1/4 «TRS роз'єми Jack).

[28] FOOTSW. SOCKET.

Підключення до педалі тут, що дозволяє включення або виключення внутрішніх ефектів. Роз'єм (1/4 «джек TS) для ніг (натискний

кнопки ON / OFF, як правило, відкритого, наприклад, деякі види SUSTAIN / демпфер педалі для клавіатури). Натисніть один раз,

щоб відключити ефекти (FX MUTE функції), натисніть кнопку ще раз, щоб повторно включити їх.

[29] USB інтерфейс.

USB-порт (тип В) для підключення (локального) до комп'ютера (або іншого звукового пристрою з інтерфейсом USB).

RECORD

Установка Цей селектор для MAIN MIX для відправки комп'ютера (або іншого звукового пристрою, підключеного) один і той

же присутній звуковий сигнал на MAIN MIX виходів мікшера або GR 1-2, щоб послати сигнал груп 1-2.

ВІДТВОРЕННЯ

Встановіть цей перемикач в положенні MAIN MIX для передачі звукового сигналу від комп'ютера (або аудіо пристрою, підключеного) безпосередньо до основних виходів MIX або

CH 15-16 (L-PAD 16CX USB) / CH 23-24 (L-PAD 24Cx USB), щоб призначити його до каналів 15-16 / 23-24 CH.

ПРИМІТКА:

якщо USB-звуковий сигнал Призначено канали 15-16 / 23-24 потрібно слухати Встановіть селектор LINE / USB [5] (на передній панелі), щоб USB.

[30] "фантомний" + 4 ВИМИКАЧ.

Встановіть перемикач в положення ON, щоб включити «Фантом» 48В постійного струму типу харчування у всіх мікрофонних входів (з роз'ємом XLR) для

використання Електрети і / або конденсаторні мікрофони (або з «DI Box»), що вимагає від нього. Коли «Фантом» джерело живлення присутній, ви не

повинні ні в якому разі підключити дроти до мікрофона несиметричних мікрофонних входів. Існує світлодіод (+48) на передній панелі, що вказує включена

«Фантом» влада.

[31] Основною перемикач живлення.

Натисніть на кнопку, щоб включити міксер (ON) або вимкнути. Перед тим, як включити його, перевірте всі з'єднання і встановіть регулятори рівня для аудіо

виходів - ∞.

[32] ВХІД ВХІД для змінного струму за допомогою дроту сидіння для запобіжника.

Перед підключенням кабелю змінного струму, що всі з'єднання виконані правильно, що і те, що напруга вашої електромережі відповідає значенню,

зазначеному на табличці приладу; якщо це не так, будь ласка, зверніться до дилера RCF. Підключіть кабель живлення до заземленої розетки. При

заміні запобіжника, то зверніться до шелкографические щитку.
