RCF L-PAD 16CXusb Bedienunganleitung
Mixing consoles
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
L-PAD
16CXusb
24CXusb
OWNER MANUAL
MANUALE UTENTE
MANUEL UTILISATEUR
MANUAL DEL USUARIO
BEDIENUNGS-ANLEITUNG
HIGH PERFORMANCE VERSATILE
COMPACT LIVE MIXERS
MIXER LIVE AD ALTE PRESTAZIONI
COMPATTO E VERSATILE
MÉLANGEURS LIVE HAUTE
PERFORMANCE COMPACTS
ET POLYVALENTS
MESAS DE MEZCLAS PARA
DIRECTO DE ALTO RENDIMIENTO,
COMPACTAS Y VERSÁTILES
DER VIELSEITIGE UND KOMPAKTE
HIGH‑PERFORMANCE LIVE‑MIXER
Inhaltsverzeichnis
Verwandte Anleitungen für RCF L-PAD 16CXusb
Inhaltszusammenfassung für RCF L-PAD 16CXusb
- Seite 1 OWNER MANUAL MANUALE UTENTE MANUEL UTILISATEUR MANUAL DEL USUARIO BEDIENUNGS-ANLEITUNG HIGH PERFORMANCE VERSATILE L-PAD COMPACT LIVE MIXERS MIXER LIVE AD ALTE PRESTAZIONI 16CXusb COMPATTO E VERSATILE 24CXusb MÉLANGEURS LIVE HAUTE PERFORMANCE COMPACTS ET POLYVALENTS MESAS DE MEZCLAS PARA DIRECTO DE ALTO RENDIMIENTO, COMPACTAS Y VERSÁTILES DER VIELSEITIGE UND KOMPAKTE HIGH‑PERFORMANCE LIVE‑MIXER...
- Seite 2 LANGUAGE ENGLISH ITALIANO FRANÇAIS ESPAÑOL DEUTSCH CONFIGURATION EXAMPLE / ESEMPIO DI CONFIGURAZIONE / EXEMPLE DE CONFIGURATION / EJEMPLO DE CONFIGURACIÓN / KONFIGURATIONSBEISPIEL SPECIFICATIONS / SPECIFICHE / SPÉCIFICATIONS / ESPECIFICACIONES / TECHNISCHE DATEN PHYSICAL SPECIFICATIONS / SPECIFICHE FISICHE / SPÉCIFICATIONS PHYSIQUES / ESPECIFICACIONES FÍSICAS / PHYSIKALISCHE DATEN...

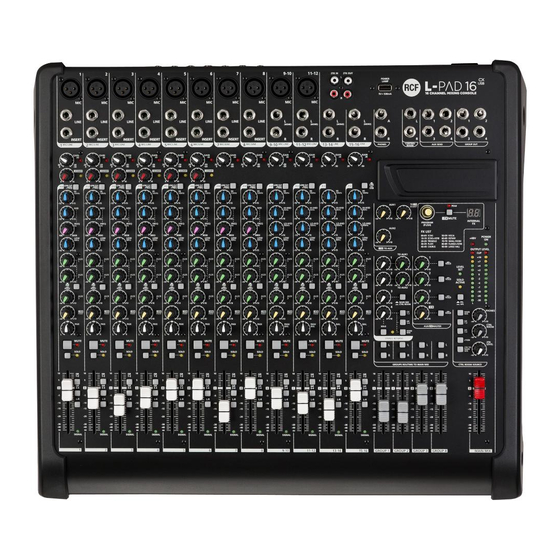

- Seite 3 FRONT PANEL / PANNELLO FRONTALE / PANNEAU AVANT / PANEL DELANTERO / GERÄTEVORDERSEITE L-PAD 16CX USB L-PAD 24CX USB REAR PANEL / PANNELLO POSTERIORE / PANNEAU ARRIÈRE / PANEL TRASERO / GERÄTERÜCKSEITE L-PAD 16CX USB L-PAD 24CX USB...
-
Seite 44: Sicherheitshinweise
Beispiel 0 dB), abgeschirmt sein. Vermeiden Sie es, die Kabel in der Nähe folgender Elemente zu verlegen: ‑ Geräte, die starke elektromagnetische Felder erzeugen, ‑ Netzkabel, ‑ Lautsprecherleitungen. RCF S.p.A. dankt Ihnen für den Kauf dieses Produkts, das auf höchste Zuverlässigkeit und Leistungsfähigkeit ausgelegt ist. -
Seite 45: Beschreibung Und Haupteigenschaften
DESIGN Im einzigartigen Design des RCF mixing consoles Mixers zeigt sich die typisch italienische Kreativitat von RCF. Der RCF mixing consoles Mixer verbindet hervorragendes, modernes Design mit ergonomischer Gestaltung. Neben einem eindrucksvollen Aussehen wartet der Mixer auch mit einem originellen Seitenprofil auf, durch das er einfach und sicher gehandhabt werden kann. - Seite 46 FUNKTIONEN [1] EINGÄNGE DER KANÄLE 1 BIS 6 (L-PAD 16CX USB) / 1 BIS 8 (L-PAD 24CX USB). HINWEIS: Siehe auch Abschnitt „Verkabelung der Anschlüsse” der Bedienungsanleitung. MIC: symmetrischer Eingang mit XLR‑Buchse (f) für Mikrofon, mit Phantomspeisung (abschaltbar) für den Gebrauch von Kondensator‑...
- Seite 47 FUNKTIONEN [6] ENTZERRUNG DER KANÄLE 1 BIS 8 (L-PAD 16CX USB) / 1 BIS 16 (L-PAD 24CX USB). LOW CUT: Ist die Taste gedrückt, wird im entsprechenden Kanal ein Hochpassfilter mit einer Filtereckfrequenz von 75 Hz und einer Flankensteilheit von 12 dB/Okt. eingesetzt. Er sollte nur dann eingeschaltet werden, wenn Mikrofone für Stimme (oder für Instrumente mit begrenztem Bereich bei den tiefen Frequenzen) benutzt werden und dient dazu, Rumpelgeräusche zu vermeiden.
- Seite 48 FUNKTIONEN [10 - 11 - 12] PEGELREGLER UND ZUWEISUNG DER KANÄLE. PAN oder PAN/BAL oder BAL: Dieser Regler legt die Position des jeweiligen Eingangssignals im Stereoklangbild (L: linker Kanal, R: rechter Kanal) oder die Balance eines Stereosignals fest. Sind die Gruppen GR 1‑2 und/oder GR 3‑4 aktiviert, führt dieser Regler das Signal zu den Gruppen 1 und 3 (wenn nach links gedreht) oder 2 und 4 (wenn nach rechts gedreht) oder zu allen (MONO) (wenn in der Mitte).
- Seite 49 FUNKTIONEN [16] ALLGEMEINE PEGELREGLER DER AUX-RETURNS STEREO RETURN. 1: Pegelregler des Returns STEREO RETURN 1, der zum Ausgang MAIN MIX geführt wird. 2: Pegelregler des Returns STEREO RETURN 2, der zum Ausgang MAIN MIX geführt wird. 3: Pegelregler des Returns STEREO RETURN 3, der (über die Taste MAIN MIX / CTRL ROOM) dem MAIN MIX Ausgang oder den CONTROL ROOM Ausgängen (z.B.
- Seite 50 FUNKTIONEN 00-09 ECHO Dem Ton wird ein Echo hinzugefügt („Delay”‑Effekt). Sowohl für Stimme als auch für Musikinstrumente anwendbar. 10-19 ECHO+VERB Echo plus Nachhall, ähnlich wie der vorher genannte ECHO Effekt, aber intensiver. 20-29 TREMOLO Amplitudenmodulation (zyklische Variation der Lautstärke); ideal für E‑Gitarre und Orgel. 30-39 PLATE Hallplatte, empfohlen für Snare Drums oder Perkussionsinstrumente.
- Seite 51 Stellen Sie vor Anschluss des Netzkabels sicher, dass alle Anschlüsse korrekt ausgeführt sind und dass die Netzspannung mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt. Kontaktieren Sie einen RCF Händler, wenn dies nicht der Fall sein sollte. Schließen Sie das Netzkabel nur an eine Steckdose mit Erdung an. Falls die Sicherung...
- Seite 52 KURZANLEITUNG (Beispiel) FÜR DIE ERSTE BENUTZUNG DES MISCHPULTES. • Bei ausgeschaltetem Mischpult die Aktivlautsprecher (oder einen Stereo‑ Verstärker) an die Ausgänge MAIN MIX [24] an der Geräterückseite anschließen. • Schalten Sie nacheinander das Mischpult (über den Schalter POWER ON [31]) und dann die angeschlossenen Aktivlautsprecher ein.
- Seite 53 OPTIONALER KARTENSLOT INSTALLATION Drücken Sie mit einem kleinen Schlitzschraubendreher horizontal auf die rechte Seite der Kunststoffabdeckung und heben Sie sie vorsichtig ab. Zur Installation einer L‑PAD BLUETOOTH oder L‑PAD PLAYER USB MP3 Karte schließen Sie, wie in der Abbildung gezeigt, das Kabel mit 5‑Pin‑Stecker an den entsprechenden Anschluss (5 Pin) an der Leiterplatte an.
- Seite 54 BATTERIE VOICE KEYBOARD TAMBORES VOCES TASTIERA SCHLAGZEUG STIMME CLAVIER TECLADO KEYBOARD RCF STAGE MONITORS MONITOR DA PALCO RCF MONITEURS DE SCÈNE RCF MONITORES DE ESCENARIO DE RCF RCF BÜHNENMONITORE RCF SPEAKERS ALTOPARLANTI RCF HAUTPARLEURS RCF ALTAVOCES DE RCF RCF LAUTSPRECHER...
- Seite 55 STIMME TECLADO ORDENADOR BACKGROUND-GESANG DRUM-MACHINE KEYBOARD COMPUTER RCF STUDIO MONITOR MONITOR STUDIO RCF MONITEUR DE STUDIO RCF MONITOR DE ESTUDIO DE RCF RCF STUDIOMONITOR HEADPHONE AMP AMP. CUFFIE AMPLI CASQUE AMPLIFICADOR PARA AURICULARES KOPFHÖRERVERSTÄRKER RCF SPEAKERS ALTOPARLANTI RCF HAUTPARLEURS RCF...
- Seite 56 BASS KEYBOARD TAMBORES VOICE TASTIERA SCHLAGZEUG VOCES CLAVIER STIMME TECLADO KEYBOARD RCF STAGE MONITORS MONITOR DA PALCO RCF MONITEURS DE SCÈNE RCF MONITORES DE ESCENARIO DE RCF RCF BÜHNENMONITORE RCF SPEAKERS ALTOPARLANTI RCF HAUTPARLEURS RCF ALTAVOCES DE RCF RCF LAUTSPRECHER...
- Seite 57 ORDINATEUR CLAVIER STIMME ORDENADOR TECLADO RCF STUDIO MONITOR COMPUTER KEYBOARD MONITOR STUDIO RCF MONITEUR DE STUDIO RCF MONITOR DE ESTUDIO DE RCF RCF STUDIOMONITOR HEADPHONE AMP AMP. CUFFIE AMPLI CASQUE AMPLIFICADOR PARA AURICULARES KOPFHÖRERVERSTÄRKER RCF SPEAKERS ALTOPARLANTI RCF HAUTPARLEURS RCF...
-
Seite 59: Block Diagram
BLOCK DIAGRAM... - Seite 60 HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e‑mail: info@rcf.it RCF UK tel. 0844 745 1234 Int. +44 870 626 3142 e‑mail: info@rcfaudio.co.uk RCF France tel. +33 1 49 01 02 31 e‑mail: france@rcf.it RCF Germany tel. +49 2203 925370 e‑mail: germany@rcf.it...
