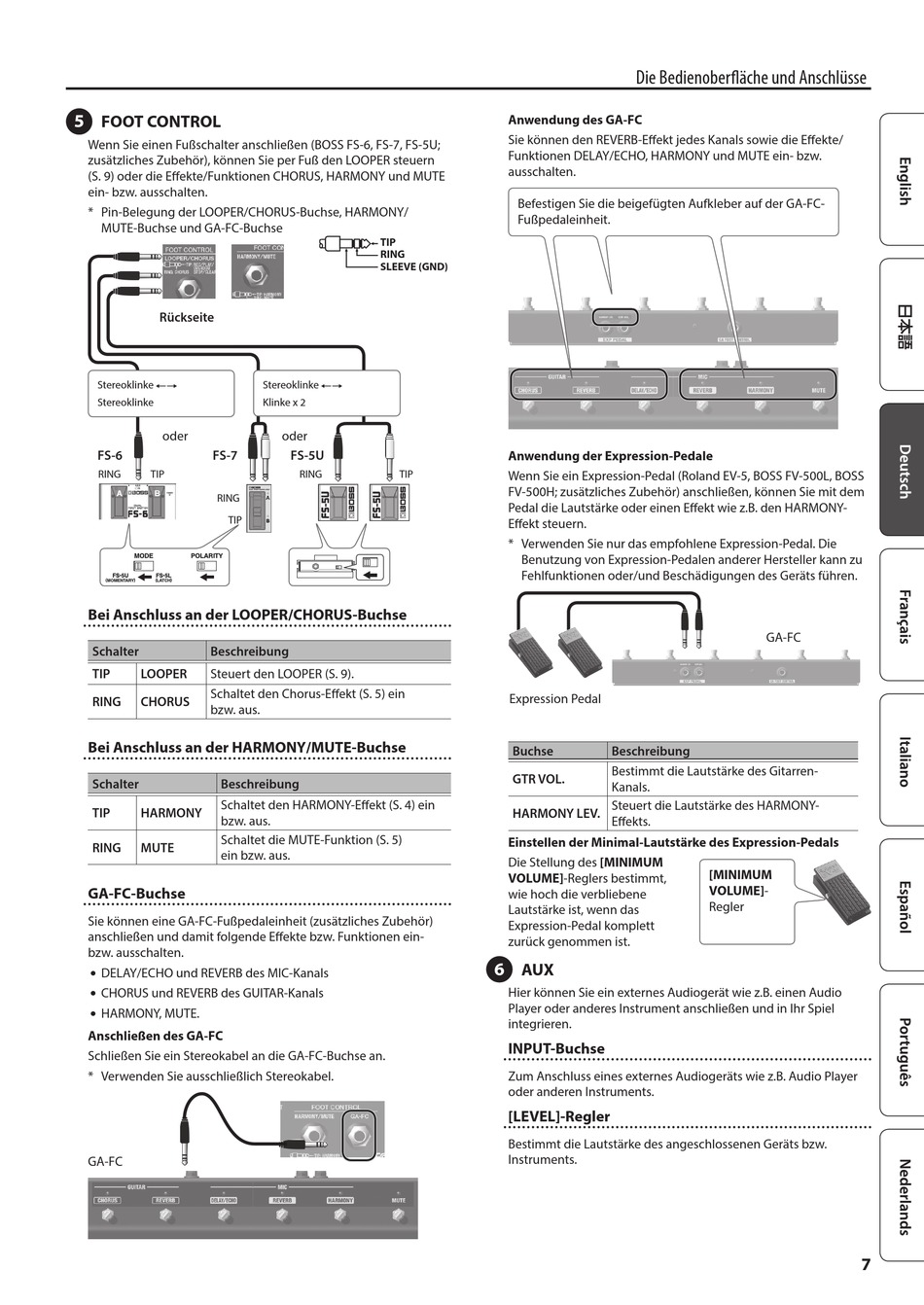

Boss ACS-LIVE Bedienungsanleitung Seite 7

5
FOOT CONTROL
Wenn Sie einen Fußschalter anschließen (BOSS FS-6, FS-7, FS-5U;
zusätzliches Zubehör), können Sie per Fuß den LOOPER steuern
(S. 9) oder die Effekte/Funktionen CHORUS, HARMONY und MUTE
ein- bzw. ausschalten.
* Pin-Belegung der LOOPER/CHORUS-Buchse, HARMONY/
MUTE-Buchse und GA-FC-Buchse
Rückseite
Stereoklinke
Stereoklinke
oder
FS-6 FS-7
RING TIP
RING
TIP
Bei Anschluss an der LOOPER/CHORUS-Buchse
Schalter Beschreibung
TIP LOOPER
Steuert den LOOPER (S. 9).
Schaltet den Chorus-Effekt (S. 5) ein
RING CHORUS
bzw. aus.
Bei Anschluss an der HARMONY/MUTE-Buchse
Schalter Beschreibung
Schaltet den HARMONY-Effekt (S. 4) ein
TIP HARMONY
bzw. aus.
Schaltet die MUTE-Funktion (S. 5)
RING MUTE
ein bzw. aus.
GA-FC-Buchse
Sie können eine GA-FC-Fußpedaleinheit (zusätzliches Zubehör)
anschließen und damit folgende Effekte bzw. Funktionen ein-
bzw. ausschalten.
5 DELAY/ECHO und REVERB des MIC-Kanals
5 CHORUS und REVERB des GUITAR-Kanals
5 HARMONY, MUTE.
Anschließen des GA-FC
Schließen Sie ein Stereokabel an die GA-FC-Buchse an.
* Verwenden Sie ausschließlich Stereokabel.
GA-FC
TIP
RING
SLEEVE (GND)
Stereoklinke
Klinke x 2
oder
FS-5U
RING TIP
Die Bedienoberfläche und Anschlüsse
Anwendung des GA-FC
Sie können den REVERB-Effekt jedes Kanals sowie die Effekte/
Funktionen DELAY/ECHO, HARMONY und MUTE ein- bzw.
ausschalten.
Befestigen Sie die beigefügten Aufkleber auf der GA-FC-
Fußpedaleinheit.
2: HOT 1: GND 1: GND
3: COLD
Anwendung der Expression-Pedale
Wenn Sie ein Expression-Pedal (Roland EV-5, BOSS FV-500L, BOSS
FV-500H; zusätzliches Zubehör) anschließen, können Sie mit dem
Pedal die Lautstärke oder einen Effekt wie z.B. den HARMONY-
Effekt steuern.
* Verwenden Sie nur das empfohlene Expression-Pedal. Die
Benutzung von Expression-Pedalen anderer Hersteller kann zu
Fehlfunktionen oder/und Beschädigungen des Geräts führen.
Expression Pedal
Buchse Beschreibung
Bestimmt die Lautstärke des Gitarren-
GTR VOL.
Kanals.
Steuert die Lautstärke des HARMONY-
HARMONY LEV.
Effekts.
Einstellen der Minimal-Lautstärke des Expression-Pedals
Die Stellung des [MINIMUM
VOLUME]-Reglers bestimmt,
wie hoch die verbliebene
Lautstärke ist, wenn das
Expression-Pedal komplett
zurück genommen ist.
6
AUX
Hier können Sie ein externes Audiogerät wie z.B. einen Audio
Player oder anderes Instrument anschließen und in Ihr Spiel
integrieren.
INPUT-Buchse
Zum Anschluss eines externes Audiogeräts wie z.B. Audio Player
oder anderen Instruments.
[LEVEL]-Regler
Bestimmt die Lautstärke des angeschlossenen Geräts bzw.
Instruments.
2: HOT
3: COLD
GA-FC
[MINIMUM
VOLUME]-
Regler
7
