Tru-Test Fault Bedienungsanleitung Seite 27

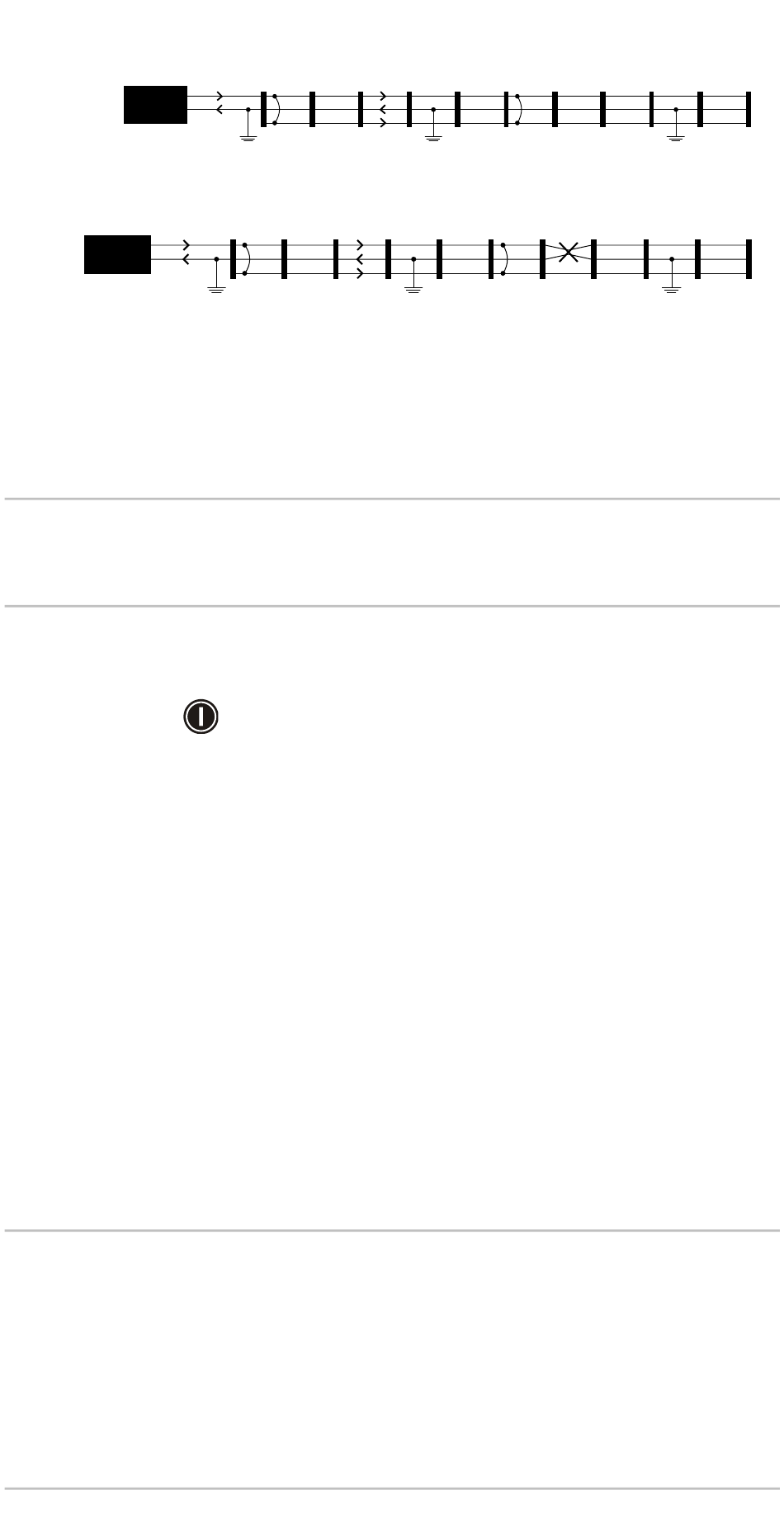

Erdungsdrahtrückleitung
KEIN FEHLER
Elektrozaungerät
Die Messwerte sind an mehreren Stellen niedrig. Das bedeutet, dass kein Defekt
an der Zaunleitung vorliegt.
FEHLER
Elektrozaungerät
Die Messwerte sind besonders hoch und deuten auf einen Defekt entlang der
Zaunleitung hin. Der signifikante Abfall der Stromesswerte zwischen den Punkten
hilft, den Standort des Fehlers zu lokalisieren. In diesem Fall kann es sein, dass die
beiden Drähte mit ungewöhnlich hohen Messwerten miteinander verbunden sind
und somit den Fehler verursachen. Der unterste Zaundraht zeigt durchwegs
niedrige Messwerte an. Das deutet darauf hin, dass dieser Draht in Ordnung ist.
Hinweis:
Strommessungen, die im Umkreis von 1 m rund um das
Elektrozaungerät aufgezeichnet werden, sind möglicherweise aufgrund des
Magnetfelds des Geräts ungenau.
So finden Sie den Fehler in der Zaunleitung:
1 Beginnen Sie in der Nähe der Stelle, an der die Ausgangsdrähte des
Elektrozaungeräts mit dem Zaun verbunden sind.
2 Drücken Sie
3 Führen Sie den Zaundraht durch den Fehlersuchschlitz. Stellen Sie dabei
sicher, dass der Draht das Fehlersuchgerät berührt. Achten Sie auf hohe
Stromesswerte (in Ampere).
4 Gehen Sie den Zaun entlang der Stromrichtung ab und führen Sie in
regelmäßigen Abständen Messungen durch. Besonders wichtig sind dabei
Stellen, an denen verschiedene Zaunleitungen zusammenlaufen. Folgen Sie
an einem Punkt, an dem mehrere Zaunleitungen zusammentreffen, der
Leitung, die einen abnormen Messwert anzeigt. Vergleichen Sie den Wert
jeder Messung mit der vorherigen (diese wird jedes Mal, wenn Sie das
Fehlersuchgerät einschalten, in der rechten oberen Ecke des Bildschirms
angezeigt).
5 Wenn plötzlich im Vergleich zur vorherigen Messung eine sehr niedrige
Stromstärke angezeigt wird, heißt das, dass irgendwo zwischen den beiden
Punkten ein Defekt vorliegt.
6 Gehen Sie zurück in Richtung des vorherigen Messpunkts, bis Sie die
defekte Stelle gefunden haben.
Hinweise:
-
Fällt die Strommessung höher als gewöhnlich aus, liegt wahrscheinlich ein
Kurzschluss vor. Dieser kann u. a. durch Bewuchs an der Zaunleitung oder
einen defekten Isolator verursacht werden. Eine niedrigere Stromstärke mit
derselben Spannung deutet auf eine schlechte Verbindung oder einen
beschädigten Draht hin.
-
Bei Zäunen mit Erdungsdrahtrückleitung wird der Stromfluss von Messungen
am Erdungsdraht in Richtung des Elektrozaungeräts angezeigt.
7 A
7 A
30 A 25 A
30 A
30 A
5 A
, um das Fehlersuchgerät einzuschalten.
3 A
6 A
3 A
22 A
24 A
2 A
0 A
0 A
0 A
3 A 0 A
3 A 0 A
0 A
