Introduction
The Fault Finder Handset has two functions:
Voltmeter - provides instant feedback on fence performance (voltage and
current)
Fault finder - assists in the location of faults anywhere on the fence system

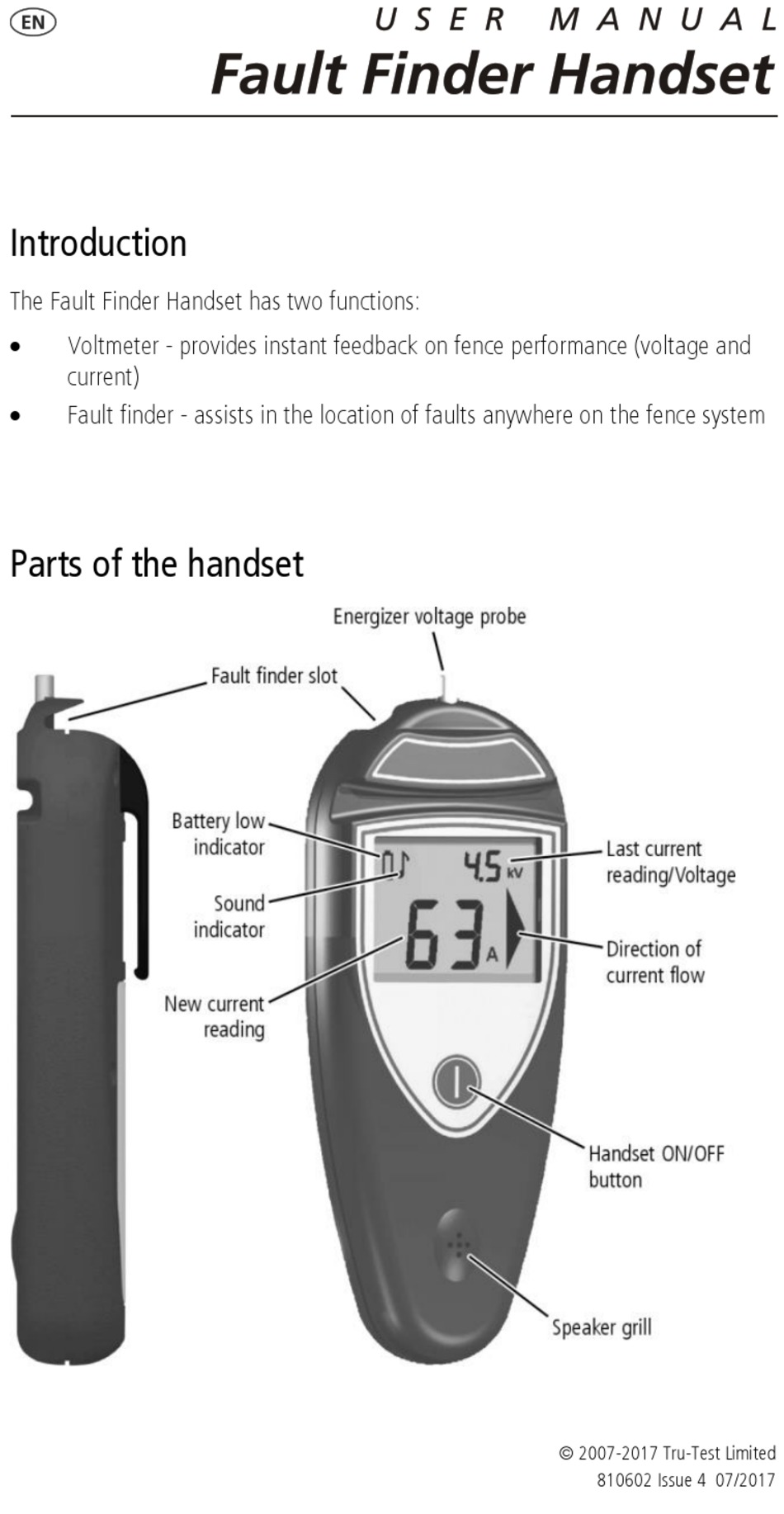

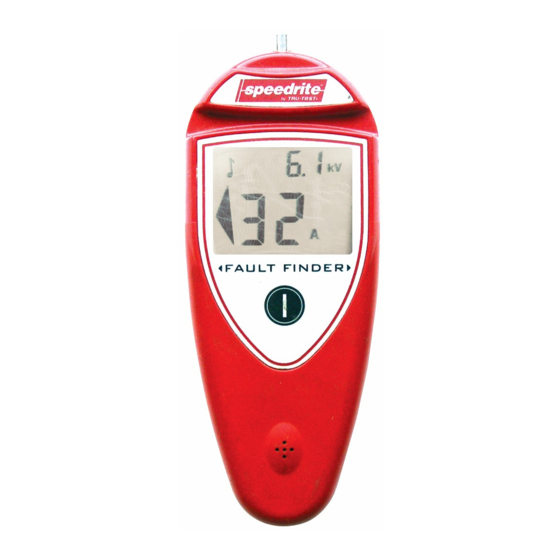

Parts of the handset
© 2007-2017 Tru-Test Limited
810602 Issue 4 07/2017

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tru-Test Fault

  • Seite 1 The Fault Finder Handset has two functions:  Voltmeter - provides instant feedback on fence performance (voltage and current)  Fault finder - assists in the location of faults anywhere on the fence system Parts of the handset © 2007-2017 Tru-Test Limited 810602 Issue 4 07/2017...
  • Seite 2 Finding a fault in the fence line You can pin-point a fault in a fence line by taking current readings (measured in amperes). Current flows through the path of least resistance. If the fence has a short circuit, the current will flow from the energizer to the leak, much like water drains from a bath.
  • Seite 3 3 A) indicates that the fault is located somewhere between these points on the fence line. Earth wire return The current readings are low in several places, indicating there is no fault on the fence line. The current readings are particularly high indicating there is a fault somewhere on the fence line.

  • Seite 4: Sound Setting

    The handset beeps each time the energizer pulses whenever the fence wire is in the Fault finder slot. This indicates that the energizer is on and the fence is live. The pitch of the sound rises with the magnitude of the current pulse. This is particularly useful when measuring currents in different branches at a junction point, and when the display cannot be seen.
  • Seite 5 Introducción El dispositivo portátil con detector de fallas integrado (Fault Finder Handset) dispone de dos funciones:  Voltímetro: ofrece inmediatamente informaciones acerca del rendimiento de la cerca (voltaje y corriente)  Detector de fallas: ayuda a localizar fallas hallándose en cualquier punto del sistema de cercado Partes del dispositivo portátil...
  • Seite 6 Medir el voltaje en la línea de la cerca Pulse para encender el dispositivo portátil. Introduzca el alambre de la cerca en la ‘ranura del detector de fallas’ asegurándose que el alambre de la cerca toque el ‘contacto del detector de fallas’.
  • Seite 7 Conductor de retorno a tierra Valores de lecturas de corriente bajos en varios puntos indican que no hay ninguna falla en la línea de la cerca. Lecturas de corriente extremadamente altas indican que existe una falla en algún punto de la línea de la cerca. Una caída significante de la corriente entre las lecturas ayuda a localizar la falla.

  • Seite 8: Ajuste Del Sonido

    Ajuste del sonido Siempre que el alambre de la cerca se encuentre en la ‘ranura del detector de fallas’, el dispositivo portátil emite un pitido con cada impulso del energizador. Esto indica que el energizador está encendido y que la cerca está viva. El tono se hará...
  • Seite 9 Introdução O indicador de falhas manual tem duas funções:  Voltímetro - fornece informações imediatas sobre a performance da cerca (tensão e corrente)  Indicador de falhas - ajuda na detecção de falhas no sistema da cerca. Partes do aparelho manual...
  • Seite 10 Medição da voltagem na linha da cerca Pressione para ligar o aparelho manual. Insira o arame da cerca no slot do indicador de falhas, assegurando-se que o arame da cerca toque no contato do indicador de falhas. Após alguns segundos, a voltagem será mostrada no canto direito superior do visor (em quilovolts).
  • Seite 11 Retorno do fio de terra As leituras de corrente são baixas em vários lugares, indicando que não há falhas na linha da cerca. As leituras da corrente são particularmente altas, indicando que há uma falha em algum lugar da linha da cerca. A redução significante da corrente entre as leituras ajuda a identificar o lugar da falha.

  • Seite 12: Ajuste Do Som

    Ajuste do som O aparelho manual piará com cada pulso do energizador, quando o fio da cerca estiver no slot do indicador de falhas. Isso indica que o energizador está ligado e que a cerca está viva. A tonalidade do som aumentará com a magnitude do pulso de corrente.
  • Seite 13 Introduction L'appareil portatif Localisateur de pertes a deux fonctions:  Voltmètre - offre de l'information immédiate sur la performance de votre clôture (tension et courant)  Localisateur de pertes - aide à repérer les pertes à n'importe quel endroit de votre clôture Les éléments de l'appareil portatif...
  • Seite 14 Mesurer la tension sur la clôture Appuyez sur pour allumer l'appareil portatif. Insérez le fil de clôture dans la fente Localisateur de pertes de sorte que le fil de clôture touche le contacte Localisateur de pertes. Au bout de quelques secondes, la tension est affichée en haut à droite de l'écran (en kilovolts).
  • Seite 15 Retour par fil de terre Des ampérages bas à plusieurs endroits indiquent qu'il n'y a pas de perte dans la clôture. Les ampérages particulièrement élevés indiquent qu'il y a une perte quelque part dans la clôture. La baisse significative de courant entre les points de mesure donne une indication de l'endroit de la perte.

  • Seite 16: Réglage Sonore

    Réglage sonore Lorsque le fil de clôture se trouve dans la fente Localisateur de pertes, l'appareil portatif émet un signal sonore à chaque impulsion de l'électrificateur. Ceci indique que l'électrificateur est allumé et que la clôture est sous tension. Le registre du son indique l'intensité...
  • Seite 17 Indledning Fault Finder håndsættet har to funktioner:  Voltmeteret leverer realtids-information om hegnets ydelse (spænding og strøm)  Fejlsøger - hjælper med at lokalisere fejl et eller andet sted på hegnssystemet Håndsættets dele...
  • Seite 18 Måling af spændingen på en hegnstråd Tryk på for at tænde håndsættet. Sæt hegnstråden ind i slidsen på Fault finder, og vær sikker på at hegnstråden berører Fault finder kontakten. Efter et par sekunder vises spændingen øverst til højre i displayet (i kilovolt).
  • Seite 19 Tryk på for at tænde håndsættet. Sæt hegnstråden ind i slidsen på Fault finder, og vær sikker på at hegnstråden berører Fault finder kontakten. Noter aflæsningen (i ampere) med store tal. Gå nu langs med hegnet i strømpilens retning, og mål strømstyrken i regelmæssige afstande og på...
  • Seite 20 Indstilling af lydniveauet Håndsættet bipper, hver gang hegnsapparatet udsender en impuls, når hegnstråden sidder i slidsen på Fault finder. Det betyder, at hegnsapparatet er tændt og at hegnet er strømførende. Lydstyrken øges med styrken på strømimpulsen. Denne funktion er først og fremmest praktisk, hvis De måler strømstyrken på...
  • Seite 21 Introduktion Felfinnarhandenheten har två funktioner:  Voltmätare – ger omedelbar feedback om stängslets prestanda (spänning och strömstyrka)  Felsökare – hjälper till att hitta fel var som helst på stängselsystemet Fjärrkontrollens delar...
  • Seite 22 Mätning av spänningen på en stängseltråd Tryck för att aktivera handenheten. För in stängseltråden i Felfinnaröppningen, se till att stängseltråden nuddar Felfinnarens kontakt. Efter ett par sekunder visas spänningen längst upp till höger på skärmen (i kilovolt). OBS! Under de första sekunderna kommer handkontrollen att visa den sista strömavläsningen i ampere innan spänningsavläsningen visas.
  • Seite 23 Strömavläsningen är speciellt hög vilket indikerar att ett fel finns någonstans på stängseltråden. Den betydelsefulla reduktionen av ström mellan de två avläsningspunkterna (24 A och 3 A) indikerar att felet finns någonstans mellan dessa två punkter på stängseltråden. Jordtrådsretur Strömavläsningarna är låga på flera ställen, vilket indikerar att det inte finns något fel på...
  • Seite 24 Ljudinställning Handenheten piper varje gång aggregatet pulserar när stängseltråden är i Felfinnaröppningen. Detta indikerar att aggregatet är på och att stängslet är strömförande. Larmtonen blir högre om pulsens styrka ökar. Detta är speciellt hjälpsamt då man mäter strömstyrkan i olika grenar av en anslutningspunkt, och då...

  • Seite 25: Teile Des Fehlersuchgeräts

    Einleitung Das Fehlersuchgerät (Fault Finder) ist auf zwei Einsatzbereiche ausgelegt:  Spannungsmesser – bietet Echtzeitinformationen über die Zaunleistung (Spannung und Strom)  Fehlerdetektor – bietet Unterstützung bei der Fehlersuche entlang des Zauns Teile des Fehlersuchgeräts Messen der Spannung einer Zaunleitung Drücken Sie...

  • Seite 26: Einen Fehler In Der Zaunleitung Finden

    Hinweis: Während der ersten Sekunden zeigt das Fehlersuchgerät den zuletzt aufgezeichneten Strommesswert in Ampere an, bevor die Spannung ausgegeben wird. Messen der Ausgangsspannung eines Elektrozaungeräts Drücken Sie , um das Fehlersuchgerät einzuschalten. Schalten Sie das Elektrozaungerät ein. Berühren Sie mit dem Elektrozaungerät-Spannungsprüfer den Zaunanschluss des Elektrozaungeräts.
  • Seite 27 Erdungsdrahtrückleitung KEIN FEHLER Elektrozaungerät Die Messwerte sind an mehreren Stellen niedrig. Das bedeutet, dass kein Defekt an der Zaunleitung vorliegt. 30 A 25 A 22 A FEHLER 30 A 24 A 30 A Elektrozaungerät Die Messwerte sind besonders hoch und deuten auf einen Defekt entlang der Zaunleitung hin.
  • Seite 28 Tonausgabeeinstellung Wenn sich der Zaundraht im Fehlersuchschlitz befindet, piepst das Fehlersuchgerät jedes Mal, wenn das Elektrozaungerät einen Impuls sendet. Dadurch wird angezeigt, dass das Elektrozaungerät eingeschaltet ist und der Zaun unter Strom steht. Je höher die Stromstärke, desto höher die Tonlage. Dies ist dann besonders nützlich, wenn Sie die Stromstärke bei verschiedenen Leitungen an einer Kreuzung messen möchten, oder wenn Sie das Display nicht sehen können.
