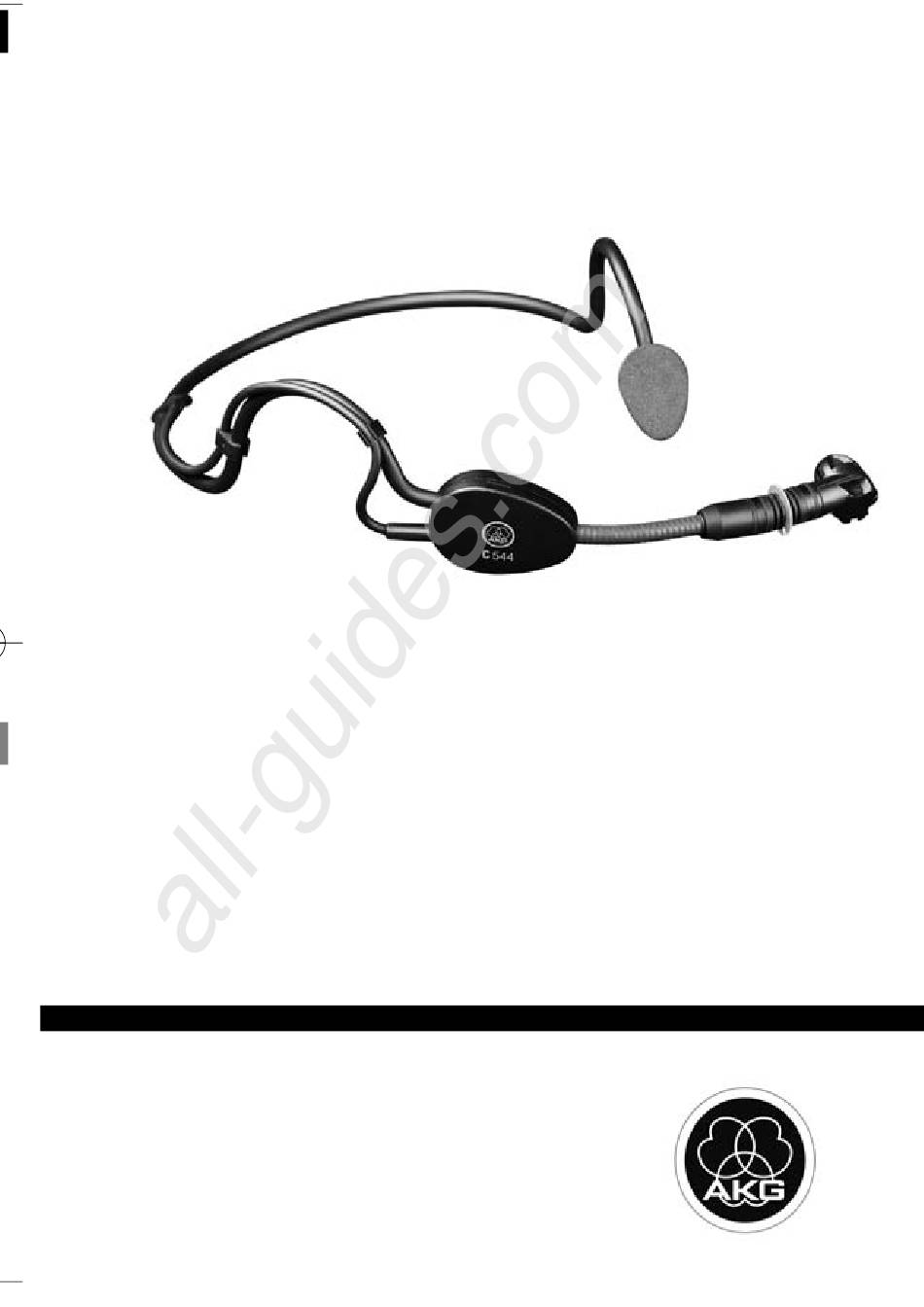

C 544
BEDIENUNGSANLEITUNG
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS
Please read the manual before using the equipment!
MODE D'EMPLOI
. . . . . . . . . . . . . . . . . . . . .
Veuillez lire cette notice avant d'utiliser le système!
ISTRUZIONI PER L'USO
Prima di utilizzare l'apparecchio, leggere il manuale!
MODO DE EMPLEO
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO
Favor leia este manual antes de usar o equipamento!
All manuals and user guides at all-guides.com
S. 2
. . . . . . . . . .
p. 12
. . . . . . . . . . . . . . .
p. 22
p. 32
. . . . . . . . . . . . .
p. 42
. . . . . . . . . . . . . . . . . . .
p. 52
. . . . . . . . . . . . . . .

Werbung

loading

Verwandte Anleitungen für AKG C544

Inhaltszusammenfassung für AKG C544

  • Seite 1 All manuals and user guides at all-guides.com C 544 BEDIENUNGSANLEITUNG S. 2 ..Bitte vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS p. 12 ....Please read the manual before using the equipment! MODE D’EMPLOI p.
  • Seite 2 C 544_F031003_Hex1 02/24/2010 15:04 Seite 2 (Schwarz/Black A All manuals and user guides at all-guides.com Inhaltsverzeichnis Seite Sicherheit und Umwelt ........3 Sicherheit.
  • Seite 3 C 544_F031003_Hex1 02/24/2010 15:04 Seite 3 (Schwarz/Black A All manuals and user guides at all-guides.com 1 Sicherheit und Umwelt Sicherheit • Überprüfen Sie bitte, ob das Gerät, an welches Sie das Mikrofon anschließen möchten, den gültigen Si- cherheitsbestimmungen entspricht und mit einer Si- cherheitserdung versehen ist.
  • Seite 4 All manuals and user guides at all-guides.com 2 Beschreibung Einleitung Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung, insbesondere das Kapitel 1 Sicherheit und Umwelt, auf- merksam durch, bevor Sie das Gerät benützen, und be- wahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie...
  • Seite 5 All manuals and user guides at all-guides.com 3 Anschluss Einleitung Das C 544 ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung. • Wenn Sie andere als die von AKG empfohlenen Spei- segeräte verwenden, kann das Mikrofon beschädigt werden und erlischt die Garantie. WICHTIG Mikrofon 1.
  • Seite 6 C 544_F031003_Hex1 02/24/2010 15:04 Seite 6 (Schwarz/Black A All manuals and user guides at all-guides.com 4 Anwendung Mikrofon aufsetzen Abb. 1: Mikrofon aufsetzen 1. Setzen Sie das Mikrofon wie in Abb. 1 gezeigt auf. 2. Biegen Sie den Schwanenhals so, dass das Mikrofon seit- lich vor dem Mundwinkel sitzt.
  • Seite 7 C 544_F031003_Hex1 02/24/2010 15:04 Seite 7 (Schwarz/Black A All manuals and user guides at all-guides.com 4 Anwendung Windschutz Falls (z.B. im Freien) starke Windgeräusche oder Popgeräusche auftreten, befestigen Sie den mitgelieferten Schaumstoff-Wind- schutz am Mikrofon. 1. Stecken Sie den Windschutz auf die Mikrofonkapsel auf. 2.
  • Seite 8 C 544_F031003_Hex1 02/24/2010 15:04 Seite 8 (Schwarz/Black A All manuals and user guides at all-guides.com 5 Reinigung Mikrofongehäuse • Reinigen Sie das Gehäuse des Mikrofons mit einem mit Wasser befeuchteten Tuch. Windschutz • Den Schaumstoff-Windschutz reinigen Sie am besten mit einer milden Waschmittellösung.
  • Seite 9 C 544_F031003_Hex1 02/24/2010 15:04 Seite 9 (Schwarz/Black A All manuals and user guides at all-guides.com 6 Fehlerbehebung Fehler Mögliche Ursache Abhilfe Kein Ton: 1. Mischpult und/oder Ver- 1. Mischpult und/oder Ver- stärker ausgeschaltet. stärker ein schalten. 2. Kanal-Fader oder Sum- 2.
  • Seite 10 Mikrofongehäuse: Noryl Oberfläche: mattschwarz Abmessungen: 130 mm ø Kabellänge: 1,5 m Nettogewicht: 30 g ohne Stecker Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie kön- nen die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern. C 544...
  • Seite 11 C 544_F031003_Hex1 02/24/2010 15:04 Seite 11 (Schwarz/Black All manuals and user guides at all-guides.com 7 Technische Daten Frequenzkurve Polardiagramm C 544...
  • Seite 12 C 544_F031003_Hex1 02/24/2010 15:04 Seite 12 (Schwarz/Black All manuals and user guides at all-guides.com Table of Contents Page Safety and Environment ........13 Safety .
  • Seite 13 C 544_F031003_Hex1 02/24/2010 15:04 Seite 13 (Schwarz/Black All manuals and user guides at all-guides.com 1 Safety and Environment Safety • Please make sure that the piece of equipment your microphone will be connected to fulfills the safety regulations in force in your country and is fitted with a ground lead.
  • Seite 14 • C 544 microphone • W 444 foam windscreen • 4 moisture shields Optional • For optional accessories, refer to the current AKG catalog or Accessories folder, or visit www.akg.com. Your dealer will be glad to help. The Microphone The C 544 is a head-worn miniature condenser microphone with a convenient behind-the-neck headband.
  • Seite 15 Introduction The C 544 is a condenser microphone and therefore needs a power supply. • Using any power supply other than those recom- mended by AKG may damage your microphone and will void the warranty. IMPORTANT Connecting 1. Plug the mini XLR connector on the microphone cable all the...
  • Seite 16 C 544_F031003_Hex1 02/24/2010 15:04 Seite 16 (Schwarz/Black All manuals and user guides at all-guides.com 4 Operating Notes Putting the Microphone On Fig. 1: Putting the mic on. 1. Put the microphone on as shown in fig. 1 above. 2. Bend the gooseneck so that the microphone will sit to one side in front of the corner of your mouth.
  • Seite 17 C 544_F031003_Hex1 02/24/2010 15:04 Seite 17 (Schwarz/Black All manuals and user guides at all-guides.com 4 Operating Notes Using If (for instance, in outdoor use) excessive wind or pop noise be- the Windscreen comes audible, attach the supplied windscreen to the micro- phone.
  • Seite 18 C 544_F031003_Hex1 02/24/2010 15:04 Seite 18 (Schwarz/Black All manuals and user guides at all-guides.com 5 Cleaning Microphone Body • To clean the microphone surface, use a soft cloth moistened with water. Windscreen • Clean the foam windscreen in mild soap suds. You can use the windscreen again as soon as it has dried.
  • Seite 19 C 544_F031003_Hex1 02/24/2010 15:04 Seite 19 (Schwarz/Black All manuals and user guides at all-guides.com 6 Troubleshooting Problem Mögliche Ursache Abhilfe No sound: 1. Power to mixer and/or 1. Switch power to mixer amplifier is off. or amplifier on. 2. Channel or master fader 2.
  • Seite 20 1.5 m (5 ft.) Net weight: 30 g (1.1 oz.) exc. of connector This product conforms to the standards listed in the Declaration of Conformity. To order a free copy of the Declaration of Conformity, visit http://www.akg.com or contact sales@akg.com. C 544...
  • Seite 21 C 544_F031003_Hex1 02/24/2010 15:04 Seite 21 (Schwarz/Black All manuals and user guides at all-guides.com 7 Specifications Frequency Response Polar Diagram C 544...
  • Seite 22 C 544_F031003_Hex1 02/24/2010 15:04 Seite 22 (Schwarz/Black All manuals and user guides at all-guides.com Sommaire Page Sécurité et environnement ....... . 23 Sécurité...
  • Seite 23 C 544_F031003_Hex1 02/24/2010 15:04 Seite 23 (Schwarz/Black All manuals and user guides at all-guides.com 1 Sécurité et environnement Sécurité • Vérifiez si l’appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité. Environnement 1.
  • Seite 24 All manuals and user guides at all-guides.com 2 Description Introduction Nous vous remercions d’avoir choisi un produit d’AKG. Veuillez lire attentivement le mode d’emploi, tout particulièrement le chapitre 1 Sécurité et environnement, avant d’utiliser l’appareil. Conservez soigneusement le mode d’emploi pour l’avoir toujours sous la main lorsque vous avez besoin de le...
  • Seite 25 Le C 544 L est un microphone électrostatique ; il a donc besoin d’une alimentation. • L’utilisation d’alimentations autres que celles re- commandées par AKG peut provoquer des dégâts sur le micro et entraîne la perte de la garantie. IMPORTANT Raccordement 1.
  • Seite 26 C 544_F031003_Hex1 02/24/2010 15:04 Seite 26 (Schwarz/Black All manuals and user guides at all-guides.com 4 Utilisation Mettre le microphone Fig. 1 : Mettre le microphone. 1. Mettez le microphone comme indiqué à la Fig. 1. 2. Incurvez le col-de-cygne pour que le micro soit placé devant la commissure des lèvres.
  • Seite 27 C 544_F031003_Hex1 02/24/2010 15:04 Seite 27 (Schwarz/Black All manuals and user guides at all-guides.com 4 Utilisation Bonnette antivent Si vous risquez d’avoir des bruits dus au vent (en plein air), au souffle ou aux pops, fixez la bonnette antivent fournie sur le micro.
  • Seite 28 C 544_F031003_Hex1 02/24/2010 15:04 Seite 28 (Schwarz/Black All manuals and user guides at all-guides.com 5 Nettoyage Boîtier • Le boîtier du micro se nettoie avec un chiffon légèrement humide (eau claire). Bonnette antivent • La bonnette antivent se lave à l’eau savonneuse en utilisant un produit doux.
  • Seite 29 C 544_F031003_Hex1 02/24/2010 15:04 Seite 29 (Schwarz/Black All manuals and user guides at all-guides.com 6 Dépannage Problème Cause possible Remède Pas de son : 1. La console de mixage 1. Mettre la console de et/ou l’amplificateur ne mixage et/ou l’amplifi- sont pas sous tension.
  • Seite 30 1,5 m Poids net (sans connecteur) : 30 g Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à sales@akg.com. C 544...
  • Seite 31 C 544_F031003_Hex1 02/24/2010 15:04 Seite 31 (Schwarz/Black All manuals and user guides at all-guides.com 7 Caractéristiques techniques Réponse en fréquence Diagramme polaire C 544...
  • Seite 32 C 544_F031003_Hex1 02/24/2010 15:04 Seite 32 (Schwarz/Black All manuals and user guides at all-guides.com Indice Pagina Sicurezza ed ambiente ..............33 Sicurezza ....................33 Ambiente ....................33 Descrizione..................34 Introduzione ..................34 In dotazione..................34 Accessori opzionali ................34 Il microfono ..................34 Disco antiumidità .................34 Collegamento ..................35 Introduzione ..................35 Come collegare il microfono..............35 Impiego .....................36...
  • Seite 33 C 544_F031003_Hex1 02/24/2010 15:04 Seite 33 (Schwarz/Black All manuals and user guides at all-guides.com 1 Sicurezza ed ambiente Sicurezza • Controllate per favore se l’apparecchio al quale vo- lete collegare il microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.
  • Seite 34 All manuals and user guides at all-guides.com 2 Descrizione Introduzione Vi ringraziamo di aver scelto un prodotto dell’AKG. Leggete per favore attentamente le istruzioni per l’uso prima di met- tere in esercizio l’apparecchio, e conservate bene le istru- zioni per l’uso per poterle consultare in qualsiasi momento. Vi...
  • Seite 35 Introduzione Il C 544 è un microfono a condensatore e ha quindi bisogno di alimentazione. • Se usate alimentatori diversi da quelli raccomandati dall’AKG, il microfono può subire danni e la garanzia si estingue. IMPORTANTE Come collegare 1. Collegate la presa mini-XLR sul cavo del microfono ad una il microfono delle due prese mini-XLR disposte sul B 29 L o all’accop-...
  • Seite 36 C 544_F031003_Hex1 02/24/2010 15:04 Seite 36 (Schwarz/Black All manuals and user guides at all-guides.com 4 Impiego Come indos sare il microfono Fig. 1: Indossare il microfono. 1. Indossate il microfono come indicato nella fig. 2. 2. Piegate il collo di cigno in modo che il microfono si trovi la- teralmente davanti all’angolo della bocca.
  • Seite 37 C 544_F031003_Hex1 02/24/2010 15:04 Seite 37 (Schwarz/Black All manuals and user guides at all-guides.com 4 Impiego Antisoffio Se (p.e. all’aperto) ci sono forti rumori causati dal vento o rumori pop, fissate l’antisoffio in espanso in dotazione sul microfono. 1. Infilate il filtro antisoffio sulla capsula microfonica. 2.
  • Seite 38 C 544_F031003_Hex1 02/24/2010 15:04 Seite 38 (Schwarz/Black All manuals and user guides at all-guides.com 5 Pulizia Scatola • Pulite la scatola del microfono con un panno inumidito con del microfono acqua. Antisoffio • L‘antisoffio in espanso viene pulito preferibilmente con una blanda soluzione detersiva;...
  • Seite 39 C 544_F031003_Hex1 02/24/2010 15:04 Seite 39 (Schwarz/Black All manuals and user guides at all-guides.com 6 Eliminazione di difetti Difetto Possibili cause Rimedio Nessun suono: 1. Mixer e/o amplificatore 1. Inserire il mixer e/o sono dis inseriti. l’amplificatore. 2. Fader del canale o 2.
  • Seite 40 Superficie: nero opaco Dimensioni: 130 mm Ø Lunghezza del cavo: 1,5 m Peso netto: 30 g senza connettore Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email sales@akg.com. C 544...
  • Seite 41 C 544_F031003_Hex1 02/24/2010 15:04 Seite 41 (Schwarz/Black All manuals and user guides at all-guides.com 7 Dati tecnici Risposta in frequenza Diagramma polare C 544...
  • Seite 42 C 544_F031003_Hex1 02/24/2010 15:04 Seite 42 (Schwarz/Black All manuals and user guides at all-guides.com Índice Página Seguridad y medio ambiente ......43 Seguridad .
  • Seite 43 C 544_F031003_Hex1 02/24/2010 15:04 Seite 43 (Schwarz/Black All manuals and user guides at all-guides.com 1 Seguridad y medio ambiente Seguridad • Por favor, verifique que el aparato al que desea co- nectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra. Medio ambiente 1.
  • Seite 44 Introducción Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las ins- trucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda.
  • Seite 45 El C 544 es un micrófono de condensador y necesita, por lo tanto, alimentación de corriente. • Si se utilizan alimentadores diferentes a los reco- mendados por AKG puede dañarse el micrófono, ce- sando con ello la garantía. IMPORTANTE Conectar 1.
  • Seite 46 C 544_F031003_Hex1 02/24/2010 15:04 Seite 46 (Schwarz/Black All manuals and user guides at all-guides.com 4 Utilización Colocar el micrófono Fig. 1: Colocar el micrófono. 1. Colóquese el micrófono tal como se indica en la Fig. 1. 2. Doble el cuello de cisne de tal forma que el micrófono quede ubicado al lado de la comisura de los labios.
  • Seite 47 C 544_F031003_Hex1 02/24/2010 15:04 Seite 47 (Schwarz/Black All manuals and user guides at all-guides.com 4 Utilización Pantalla antiviento Si (p.ej. al aire libre) surgen fuertes ruidos de viento o pop, co- loque la pantalla antiviento de goma espuma en el micrófono. 1.
  • Seite 48 C 544_F031003_Hex1 02/24/2010 15:04 Seite 48 (Schwarz/Black All manuals and user guides at all-guides.com 5 Limpieza Caja del micrófono • Limpie la caja del micrófono con un paño humedecido con agua. Pantalla antiviento • La pantalla antiviento de goma espuma puede limpiarse fá- cilmente con un detergente suave y reutilizarse inmediata- mente después de haberse secado.
  • Seite 49 C 544_F031003_Hex1 02/24/2010 15:04 Seite 49 (Schwarz/Black All manuals and user guides at all-guides.com 6 Eliminación de fallos Fallo Causa posible Eliminación No hay sonido: 1. Están desconectados: el 1. Conectar el pupitre de pupitre de mezcla y/o el mezcla y/o el amplifica- amplificador.
  • Seite 50 1,5 m Peso neto: 30 g sin conector Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta úl- tima está disponible en el sitio http://www.akg.com o puede ser solicitada al correo elec- trónico sales@akg.com. C 544...
  • Seite 51 C 544_F031003_Hex1 02/24/2010 15:04 Seite 51 (Schwarz/Black All manuals and user guides at all-guides.com 7 Datos técnicos Respuesta de frecuencia Diagrama polar C 544...
  • Seite 52 C 544_F031003_Hex1 02/24/2010 15:04 Seite 52 (Schwarz/Black All manuals and user guides at all-guides.com Índice Página Segurança e meio ambiente .............53 Segurança...................53 Meio ambiente ..................53 Apresentação ..................54 Introdução...................54 Itens inclusos ..................54 Acessórios opcionais................54 Microfone....................54 Anel de gotejamento ................54 Conexão.....................55 Introdução...................55 Conectar o microfone................55 Aplicação...................56 Meter o microfone ................56...
  • Seite 53 C 544_F031003_Hex1 02/24/2010 15:04 Seite 53 (Schwarz/Black All manuals and user guides at all-guides.com 1 Segurança e meio ambiente Segurança • Verifique se o aparelho ao qual deseja conectar o mi- crofone corresponde às normas de segurança váli- das e se está equipado com uma ligação à terra. Meio ambiente 1.
  • Seite 54 2 Apresentação Introdução Agradecemos a sua decisão de comprar um produto da casa AKG. Por favor leia cuidadosamente o manual de instruções antes de utilizar o equipamento e guarde este manual de instruções em lugar seguro, para que possa sempre consultá- lo.
  • Seite 55 Introdução O C 544 é um microfone condensador e por isso precisa de uma alimentação de corrente. • Se usar outros alimentadores senão aqueles reco- mendados pela AKG, o microfone pode ser danado e caduca a garantia. IMPORTANTE Conectar 1. Insira até ao encosto a ficha mini-XLR fixado ao cabo do...
  • Seite 56 C 544_F031003_Hex1 02/24/2010 15:04 Seite 56 (Schwarz/Black All manuals and user guides at all-guides.com 4 Aplicação Meter o microfone Fig. 1: Meter o microfone. 1. Meta o microfone como indicado na figura 1. 2. Curve o pescoço de cisne de tal maneira que o microfone fique em frente da comissura dos lábios.
  • Seite 57 C 544_F031003_Hex1 02/24/2010 15:04 Seite 57 (Schwarz/Black All manuals and user guides at all-guides.com 4 Aplicação Paravento Se surgirem fortes ruídos de vento ou pop (p.ex. ao ar livre), fixe o paravento de material esponjoso incluído na embalagem no microfone. 1.
  • Seite 58 C 544_F031003_Hex1 02/24/2010 15:04 Seite 58 (Schwarz/Black All manuals and user guides at all-guides.com 5 Limpeza Carcaça • Limpe a carcaça do microfone com um pano molhado em do microfone água. Paravento • Lave o paravento de material esponjoso com uma solução não agressiva de detergente.
  • Seite 59 C 544_F031003_Hex1 02/24/2010 15:04 Seite 59 (Schwarz/Black All manuals and user guides at all-guides.com 6 Resolver problemas Problema Causa possível Resolução Não há som: 1. A mesa de mixagem 1. Ligar a mesa de mixa- e/ou o amplificador está gem e/ou o amplifica- desligado.
  • Seite 60 130 mm de diâmetro Comprimento do cabo: 1,5 m Peso líquido: 30 g sem conetor Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para sales@akg.com. C 544...
  • Seite 61 C 544_F031003_Hex1 02/24/2010 15:04 Seite 61 (Schwarz/Black All manuals and user guides at all-guides.com 7 Especificações Resposta de frequência Diagrama polar C 544...
  • Seite 62 C 544_F031003_Hex1 02/24/2010 15:04 Seite 62 (Schwarz/Black All manuals and user guides at all-guides.com Notizen - Notes - Notes - Note - Notas - Notas C 544...
  • Seite 63 C 544_F031003_Hex1 02/24/2010 15:04 Seite 63 (Schwarz/Black All manuals and user guides at all-guides.com Notizen - Notes - Notes - Note - Notas - Notas C 544...
  • Seite 64 Lemböckgasse 21–25, A-1230 Vienna/AUSTRIA, phone: (+43-1) 86654-0* e-mail: sales@akg.com For other products and distributors worldwide visit www.akg.com Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a mudanças sem aviso prévio.
