Příručka pro dodržování bezpečnosti
a rychlé uvedení do provozu
1.2 Instalace akumulátoru a držáku do jednotek DPI611
1. Odstraňte kryt akumulátoru uvolněním upevňovacího šroubu
přídržného krytu a zvednutím krytu směrem nahoru.
2. Pokud je přítomen bílý držák akumulátoru, vyjměte jej tahem
přímo nahoru, čímž se odhalí nabíjecí kabel. Tento držák si
ponechte, chcete-li zachovat kompatibilitu se suchými články.
3. Připojte nabíjecí kabel k odpovídajícímu konektoru na zadní
straně držáku akumulátoru. Netlačte na konektor a ověřte
zarovnání pinů.
4. Zatlačte držák pevně do úložného prostoru akumulátoru.
5. Vložte akumulátor CC3800GE do držáku.
6. Znovu nasaďte kryt akumulátoru. Zavřete úložný prostor pro
akumulátor zatlačením západek dovnitř drážek (A) a pod úhlem
nasaďte kryt, který zajistíte dotažením upevňovacího šroubu. (Viz
obrázek 2).
7. Akumulátor lze dobíjet připojením síťového adaptéru k jednotce
nebo pomocí volitelné stolní nabíječky.
Strana 8 z 11
Vyjměte pěnu

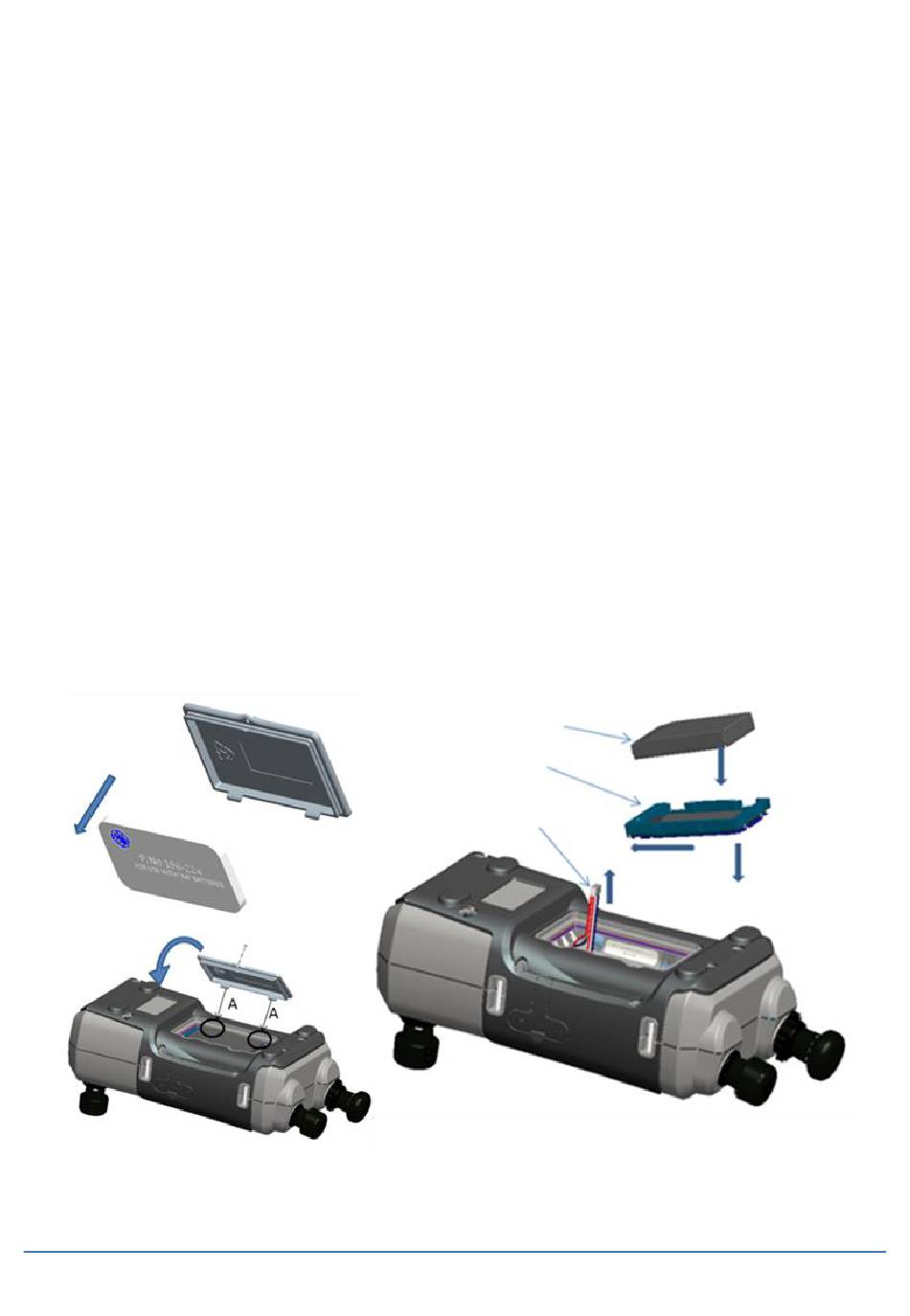

Obrázek 2 Instalace sady akumulátoru
Akumulátor
Držák
Nabíjecí kabel
