Guida di sicurezza e di consultazione rapida
1.2 Installazione della batteria ricaricabile e della base nelle unità DPI611
1. Rimuovere il coperchio della batteria allentando la vite
prigioniera di fissaggio e sollevare il coperchio.
2. Se presente, rimuovere il supporto bianco della batteria tirandolo
verso l'alto per esporre il cavo di carica. Conservare il supporto
per la compatibilità con le pile a secco.
3. Collegare il cavo di carica al connettore di accoppiamento sul
retro della base per batteria ricaricabile. Non forzare il
collegamento: verificare l'allineamento dei pin.
4. Inserire saldamente la base nel vano batteria.
5. Inserire la batteria CC3800GE ricaricabile nella base.
6. Rimontare il coperchio della batteria. Chiudere il vano batteria
premendo le linguette all'interno delle fessure corrispondenti (A) e
abbassare il coperchio tenendolo inclinato, quindi fissarlo
serrando la vite di fissaggio (vedere Figura 2).
7. La batteria si può caricare collegando l'adattatore a parete
all'unità oppure utilizzando il caricabatterie da tavolo opzionale.
Pagina 9 di 12
Rimuovere il cuscinetto
di schiuma

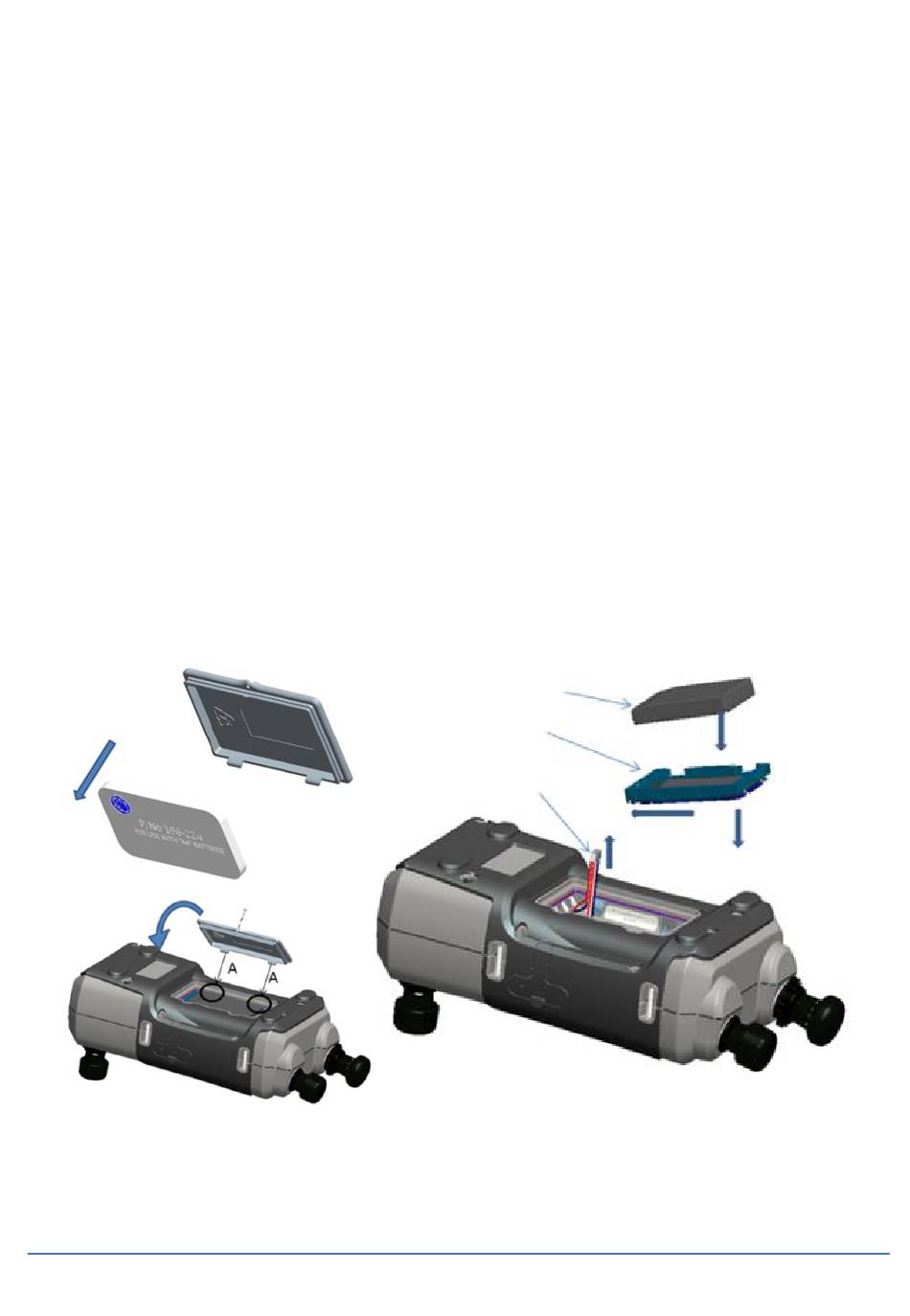

Figura 2 Inserimento kit batteria ricaricabile
Batteria ricaricabile
Base
Cavo di carica
