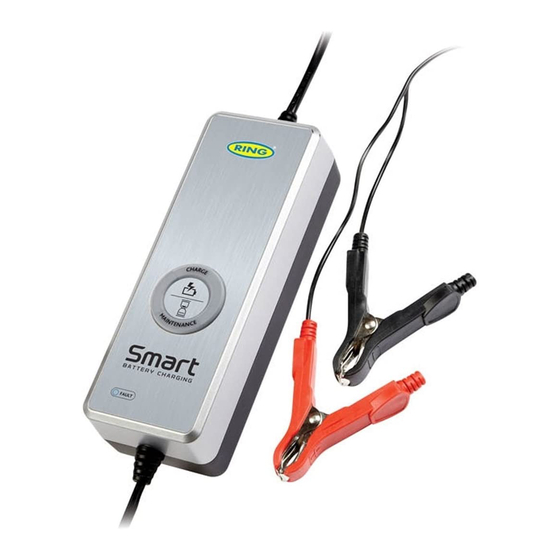

ring SmartCharge RSC601 Bedienungsanleitung

Maintenance smartcharge; 4a smartcharge bis zu 2,0 l; 5a smartcharge bis zu 2,5 l
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 16

Quicklinks

SmartCharge
RSC601/RESC601
Maintenance SmartCharge
RSC604 / RESC604
4A SmartCharge
Up to 2.0L
RSC605 / RESC605
5A SmartCharge
Up to 2.5L
Contents
P1
P43
P8
P50
P15
P57
P22
P64
P29
P71
P36
P78
Instructions
Retain these instructions for future reference
www.ringautomotive.co.uk
Ensure area is well ventilated
P85
P92
P99
P106
P113
