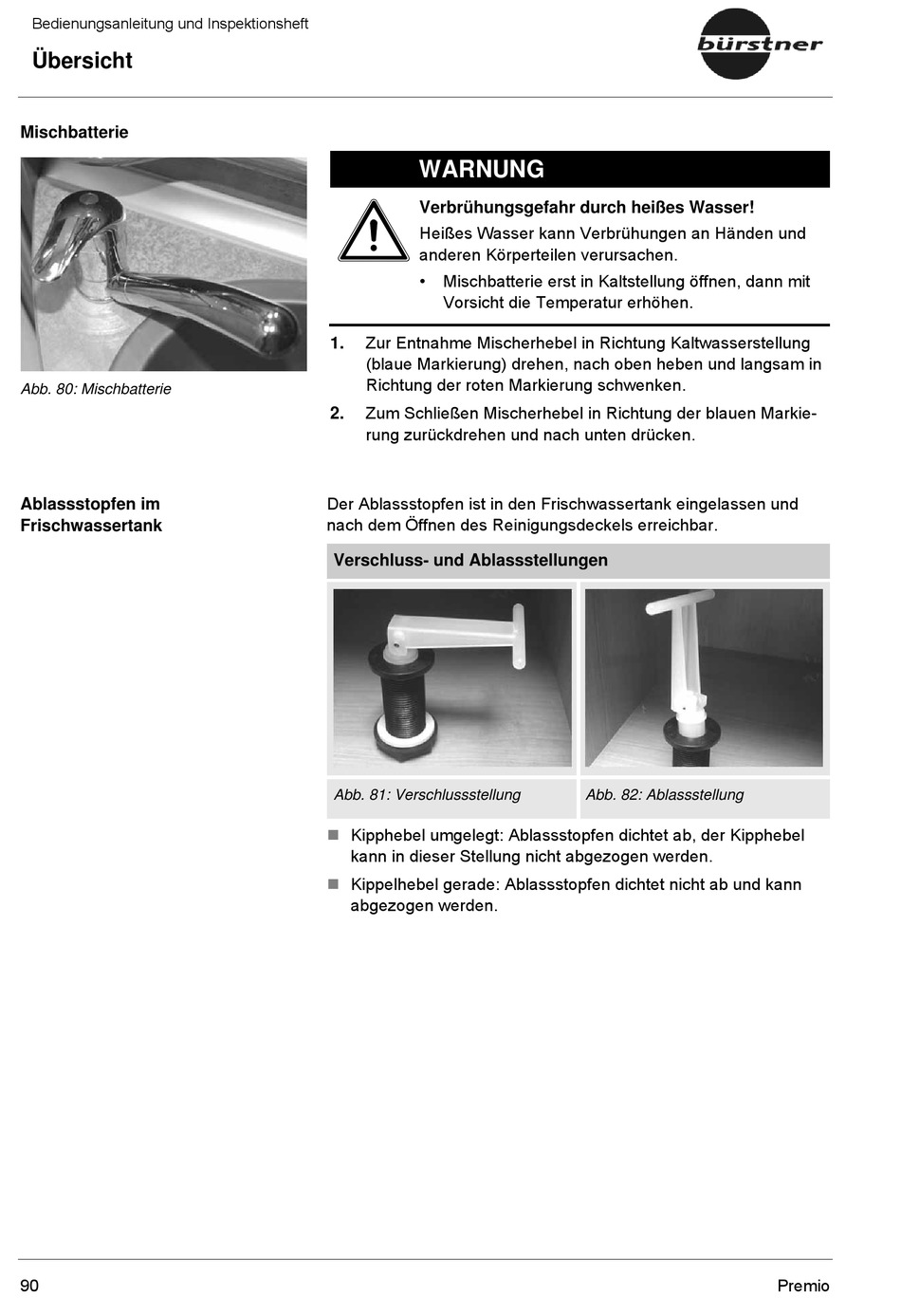

Bedienungsanleitung und Inspektionsheft
Übersicht
Mischbatterie
Abb. 80: Mischbatterie
Ablassstopfen im
Frischwassertank
90
WARNUNG
Verbrühungsgefahr durch heißes Wasser!
Heißes Wasser kann Verbrühungen an Händen und
anderen Körperteilen verursachen.
•
Mischbatterie erst in Kaltstellung öffnen, dann mit
Vorsicht die Temperatur erhöhen.
Zur Entnahme Mischerhebel in Richtung Kaltwasserstellung
1.
(blaue Markierung) drehen, nach oben heben und langsam in
Richtung der roten Markierung schwenken.
Zum Schließen Mischerhebel in Richtung der blauen Markie-
2.
rung zurückdrehen und nach unten drücken.
Der Ablassstopfen ist in den Frischwassertank eingelassen und
nach dem Öffnen des Reinigungsdeckels erreichbar.
Verschluss- und Ablassstellungen
Abb. 81: Verschlussstellung
Kipphebel umgelegt: Ablassstopfen dichtet ab, der Kipphebel
kann in dieser Stellung nicht abgezogen werden.
Kippelhebel gerade: Ablassstopfen dichtet nicht ab und kann
abgezogen werden.
Abb. 82: Ablassstellung
Premio
