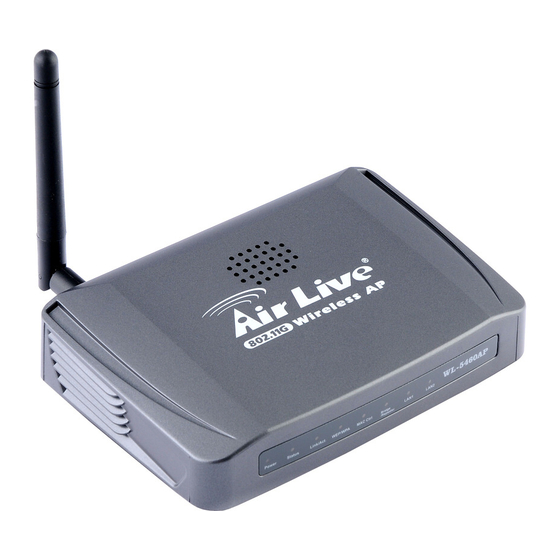

WL-5460AP v2
Wireless Access Point

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ovislink AirLive WL-5460AP v2

Inhaltszusammenfassung für Ovislink AirLive WL-5460AP v2

  • Seite 1 WL-5460AP v2 Wireless Access Point...

  • Seite 2: Inhaltsverzeichnis

    Table of Contents List of Languages Slovensky ......English Português ......Polski Magyar ......Deutsch Español ......... Česky Italy ........ Русский ....日本語 WL-5460AP v2...
  • Seite 3 OvisLink Corp. 5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan Declare that the product Wireless AP AirLive WL-5460AP v2 is in conformity with In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive Clause Description EN 300 328 v1.6.1 (2004-11)
  • Seite 4 In the event of any manufacturing fault or breakdown, it will be repaired by OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be applicable in the event of damage caused by improper use of the product, accidents, faulty handling or manipulation nor any future incompatibility with third party products.
  • Seite 5 Important Information The AP features 5 LAN ports and one of LAN port behave as a WAN port when setup the Gateway mode to use. TX output power is limited to 20dBm (EU) 23dBm (FCC) , up to 25dBm (South America) The AP mode’s default IP address is 192.168.100.252 The default Subnet Mask is 255.255.255.0 The default SSID is airlive...

  • Seite 6: Front Panel

    Front Panel LED Indicators Status Color Indicator Solid Flashing Turns solid yellow when device is booting, Power Green after boot successfully, the light turns Green. Turns solid yellow when connect with 10Mbps Receiving/ Green / Green with 100Mbps speed Ethernet client. Sending data Receiving/ Wireless...

  • Seite 7: Installation Steps

    Installation Steps Please install your network cards first before the AP device Screw-in the antenna (clockwise) into the Antenna connector Connect the power and LAN cable to the back Use your wireless card to do a site survey, the default SSID is airlive and Channel is 13 If you need to change AP’s configuration, please follow the procedure below: The AP’s default IP address is 192.168.100.252.
  • Seite 8 Client / Bridge Mode Setup Client Mode Device B: Device A: WISP Outdoor AP Mode: Client mode Network Type: Infrastructure Please make sure both A and B are set to the same ESSID and channel. English WL-5460AP v2...
  • Seite 9 Device A: Device B: Bridge Mode Mode: Bridge mode Mode: Bridge mode MAC Address: MAC Address: Device B’s AP MAC Address Device A’s AP MAC Address Please make sure both A and B are set to the same channel. WDS Repeater Mode Setup Device A: WDS Repeater Mode Device B:...
  • Seite 10 Please make sure both A and B are set to the same channel number. Add other’s AP MAC Address(BSSID) that the repeater want to connect. (Please make sure remote wireless AP/Router Support WDS function) Setup wireless security function: Wireless Client: WDS Repeater Security WDS Security:...
  • Seite 11 Universal Repeater Setup Universal Repeater Mode Device A: Device B: Mode: Universal Repeater Wireless Router Universal Repeater doesn’t require the remote device to have WDS function. Please make sure both A and B are set to the same chann number. Type the other’s AP/Router’s SSID in the “SSID of Extended Interface”...
  • Seite 12 WISP Mode Setup WISP (Client Router) Mode Device B: Device A: WISP Outdoor AP Mode: WISP (Client Router) Please click the “Site Survey” button to search and connect the WISP Outdoor AP device. 2. IN WISP mode, please click the WAN Port Setup button for WAN port configuration.
  • Seite 13 WISP+Universal Repeater Mode Device A: Device B: Mode: WISP+Universal WISP Outdoor AP Please enter “Device B” SSID in the “SSID” field for the WISP connection, and enter “Device A” SSID in the “SSID of Extended Interface” field for the PC side connection.
  • Seite 14 Gateway Mode Setup(AP + Router) Please connect your PC’s Ethernet Port to “LAN1” port in the back side of the AP. Connect the LAN2 to the ADSL modem or Cable Modem. In the Web configuration UI, choose the “Gateway” mode of the Mode Setting and click the setup button.
  • Seite 15 Set up WAN access type of WAN port configuration: You can choose DHCP client, PPPOE, PPTP,L2TP or static IP type for each related configuration. For details , please refer to User’s Manual. In this mode, you can act this device as a broadband router also as a Wireless AP let Wireless Client to access to the internet.
  • Seite 16 Urządzenie objęte jest dwuletnią gwarancją na terenie wszystkich krajów Unii Europejskiej. W innych krajach okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeń lub błędów producenta, będzie naprawione na koszt OvisLink Corp. Prosimy o kontakt ze sprzedawcą w celu uzyskania dokładnych informacji o przebiegu procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeń spowodowanych przez niewłaściwe użytkowanie produktu, wypadków losowych, a także błędów spowodowanych samodzielną...

  • Seite 17: Ważne Informacje

    Ważne Informacje Punkt dostępowy oferuje 5 portów LAN, z czego jeden port LAN przejmuje funkcje portu WAN w sytuacji, gdy ustawiony jest tryb pracy gateway (bramki sieciowej). Moc wyjściowa TX została ograniczona do 20 dBm (EU) 23 dBm (FCC) i do 25 dBm (Ameryka Południowa) Domyślnie adres IP to 192.168.100.252 Domyślnie maska podsieci to 255.255.255.0 Domyślnie SSID to airlive...

  • Seite 18: Panel Przedni

    Panel przedni Wzkaźniki LED Status Wzkaźniki Kolor Świeci światłem ciągłym Mruga Świeci na żółto podczas uruchamiania się Power Zielony urządzenia, po prawidłowym starcie zaczyna świecić na zielono Świeci na żółto podczas połączenia 10 Mb/s, Wysyłanie lub odbieranie Zielony a na zielono przy połączeniu z prędkością danych 100 Mb/s Zaczyna świecić...

  • Seite 19: Procedura Instalacji

    Procedura Instalacji Przed instalacją punktu dostępowego należy najpierw zakończyć instalację karty sieciowej komputera. Przykręć dołączoną do urządzenia antenkę do gniazda antenowego. Podłącz zasilanie i kable Ethernet do portów LAN/LAN2. Uruchom na komputerze z aktywną kartą radiową funkcję wyszukiwania sieci bezprzewodowych. Domyślnie SSID to airlive, kanał...
  • Seite 20 Ustawienia w trybach Client i Bridge Tryb Client Urządzenie B: Urządzenie A: WISP Outdoor AP Tryb: Client Typ sieci: Infrastructure Należy upewnić się, że zarówno urządzenie A, jak i B ustawione są na prace w tym samym ESSID i kanale. Polski WL-5460AP v2...
  • Seite 21 Urządzenie A: Urządzenie B: Tryb Bridge Tryb: Bridge mode Tryb: Bridge mode Adres MAC: Adres MAC: adres AP MAC urządzenia B adres AP MAC urządzenia A Należy uewnić się, że zarówno urządzenie A, jak i B ustawione są na prace w tym samym kanale. Ustawienia trybu WDS Repeater Tryb WDS Repeater Urządzenie A:...
  • Seite 22 Należy upewnić się, że zarówno urządzenie A, jak i B ustawione są na prace w tym samym kanale. Dodaj inne adresy AP MAC (BSSID), które chcesz połączyć z urządzeniem pracującym w trybie zwiększania zasięgu.(Upewnij się, że bezprzewodowy punkt dostępowy/ruter obsługuje funkcję WDS). Ustawienia funkcji bezpieczeństwa połączeń...
  • Seite 23 Ustawienia trybu Uniwersal Repeater Tryb Universal Repeater Urządzenie A: Urządzenie B: : Universal Repeater Wireless Router Tryb Tryb Uniwersal Repeater nie wymaga urządzenia sterowania, aby obsługiwać funkcję WDS. Należy upewnić się, że zarówno urządzenie A, jak i B ustawione są na prace w tym samym kanale.
  • Seite 24 Ustawienia trybu WISP Tryb WISP (Client Router) Urządzenie B: Urządzenie A: WISP Outdoor AP Tryb: WISP (Client Router) Naciśnij przycisk „Site Survey” (Przegląd sieci), aby odszukać i połączyć się z punktem dostępowym zewnętrznej sieci bezprzewodowej WISP (WISP Outdoor AP). W trybie WISP naciśnij przycisk uruchamiający konfigurację...
  • Seite 25 Tryb WISP+Universal Repeater Urządzenie A: Urządzenie B: Tryb: WISP+Universal WISP Outdoor AP Wpisz SSID urządzenia B w polu SSID dla połączenia WISP i SSID urządzenia A w polu SSID rozszerzonego interfejsu (SSID of Extended Interface) dla połączenia ze strony komputera PC. W tym trybie urządzenie WL-5460AP zachowuje się...

  • Seite 26: Polski

    Ustawienia trybu gateway (bramki sieciowej) Połącz port Ethernet komputera PC z portem LAN urządzenia AP Połącz LAN2 to modemu ADSL/Kablowego Podczas konfiguracji przez stronę internetową w miejscu wyboru trybów pracy wybierz tryb „GW” i naciśnij przycisk setupu. Po dokonaniu zmian port LAN2 stanie się portem WAN a port LAN1 stanie się...
  • Seite 27 Ustaw tryb dostępu WAN podczas konfiguracji portu WAN. Możesz wybrać tryb klienta DHCP, PPPOE, PPTP, L2TP lub stałego IP W celu zapoznania się ze szczegółami konfiguracji urządzenia zapoznaj się z podręcznikiem użytkownika. W tym trybie można sprawić, żeby urządzenie używane jako ruter sieciowy i bezprzewodowy punkt dostępowy umożliwiało bezprzewodowym klientom sieciowym dostęp do Internetu.
  • Seite 28 Hier handelt es sich um ein Produkt der Kategorie B. In häuslicher Umgebung können solche Produkte Funkstörungen hervorrufen. In diesem Fall kann der Benutzer aufgefordert werden, entsprechende Maßnahmen zu treffen. Die Firma OvisLink erklärt hiermit, dass der AirLive WL-5460AP v2 die Basisanforderungen der CE-Direktive 99/05/CE erfüllt und ist somit verantwortlich für die Verlässlichkeit dieser Angaben: OvisLink Corp.
  • Seite 29 Wichtige Informationen Der AP verfügt über 5 LAN Ports, ein Port wird im Gateway Modus als WAN Port genutzt. Die Sendeleistung ist begrenzt auf 20dBm (EU), 23dBm (FCC) oder bis zu 25dBm (Südafrika) Werkseitig AP modus IP-Adresse: 192.168.100.252 Werkseitig Subnetz maske: 255.255.255.0 Werkseitig SSID: airlive...

  • Seite 30: Frontplatte

    Frontplatte LED-Statusanzeigen Status Farbe LED Anzeige Konstantes leuchten Blinken Gelb Leuchtet während dem Bootvorgang gelb Power Grün Leuchtet nach erfolgreichem Starten grün Gelb Netzwerkverbindung mit 10MBit/s Empfängt/ Sendet Daten Grün Netzwerkverbindung mit 100MBit/s Empfängt/ Wireless Grün Leuchtet nach erfolgreichem starten grün Sendet Daten Gelb Netzwerkverbindung mit 10MBit/s...

  • Seite 31: Installationsschritte

    Installationsschritte Vor der Inbetriebnahme des AP installieren Sie bitte Ihre Netzwerkkarten. Schrauben Sie die Antenne im Uhrzeigersinn in den Antennensockel. Verbinden Sie das LAN-Kabel und die Stromversorgung mit der Rückseite des Gerätes. Benutzen Sie Ihre WLAN-Karte um nach WLAN Netzen zu suchen. Die werkseitige SSID des AP ist airlive und der Kanal ist 11.

  • Seite 32: Setup Der Client/Bridge-Modi

    Setup der Client/Bridge-Modi Client-Modus Gerät B: Gerät A: WISP Outdoor AP Modus: Client Netzwerktyp: Infrastructure Stellen Sie bitte sicher, dass die ESSID-Kanäle von A und B identisch sind. Deutsch WL-5460AP v2...
  • Seite 33 Gerät A: Gerät B: Bridge-Modus : Bridge mode Modus Modus: Bridge mode MAC-Adresse MAC-Adresse: AP-MAC-Adresse von Gerät B AP-MAC-Adresse von Gerät A Stellen Sie bitte sicher, dass A und B auf die gleiche Kanalnummer eingestellt sind. Setup des WDS-Repeater-Modus WDS-Repeater-Modu Gerät A: Gerät B: Modus: WDS Repeater...
  • Seite 34 Stellen Sie bitte sicher, dass A und B auf die gleiche Kanalnummer eingestellt sind. Fügen Sie die MAC-Adresse (BSSID) des AP hinzu, mit dem der Repeater sich verbinden soll.(Vergewissern Sie sich bitte, dass der andere WLAN-Router/AP WDS unterstützt.) Einstellen der WLAN Sicherheitsfunktion: Wireless Client: WDS Repeater...
  • Seite 35 Setup des Universal-Repeater-Modus Universal-Repeater-Modus Gerät A: Gerät B: Modus: Universal-Repeater Wireless Router Für den Betrieb im Universal-Repeater-Modus ist es nicht erforderlich, dass das andere Gerät mit einer WDS-Funktion ausgestattet ist. Stellen Sie bitte sicher, dass A und B auf die gleiche Kanalnummer eingestellt sind.
  • Seite 36 Setup des WISP-Modus WISP (Client-Router)-Modus Gerät B: Gerät A: WISP Outdoor AP Modus: WISP (Client-Router) Um den WISP-Outdoor-AP zu finden und sich mit diesem zu verbinden klicken Sie bitte auf den Button “Site Survey” Klicken Sie im WISP-Modus bitte auf den Setup-Button für die Konfiguration des WAN-Ports (WAN Port Setup).
  • Seite 37 Modus WISP+Universal-Repeater Gerät A: Gerät B: Modus: WISP+Universal WISP Outdoor AP Geben Sie bitte die SSID von Gerät B im Feld “SSID” für die WISP-Verbindung ein, und im Feld “SSID of Extended Interface” geben Sie für die PC-seitige Verbindung bitte die SSID von Gerät A ein.

  • Seite 38: Betrieb Als Gateway

    Betrieb als Gateway Bitte verbinden Sie den Netzwerkanschluss Ihres PCs mit dem Port LAN1 auf der Rückseite des Gerätes Verbinden Sie LAN2 zum DSL- oder Kabelmodem Im Webinterface den „GW“ Modus auswählen und auf Setup klicken. Nachdem Sie die Änderungen gemacht haben, wird LAN2 zum WAN Port und LAN1 ist der normale LAN Port Bitte stellen Sie sicher, dass Ihr PC mit...
  • Seite 39 Konfigurieren der Zugangsart des WAN Ports Auswahl von DHCP Client, PPPOE, PPTP, L2TP oder statische IP. Weitere Informationen sind im Benutzerhandbuch zu finden. Im Gateway Modus arbeitet das Gerät als Breitband Router mit WLAN Access Point, um Wireless Clients den Internetzugang zu ermöglichen. Deutsch WL-5460AP v2...
  • Seite 40 Toto zařízení odpovídá třídě B. V domácím prostředí může způsobovat radiové rušení. V tomto případě by měl uživatel přijmout odpovídající opatření. Společnost OvisLink Corp. takto deklaruje, že AirLive WL-5460AP v2 splňuje základní pravidla norem 99/05/CE, a je proto odpovědná za správnost všech údajů: OvisLink Corp.

  • Seite 41: Důležité Informace

    Důležité informace Přístupový bod obsahuje 5 LAN portů, jeden z LAN portů se může chovat jak WAN port pokud je zařízení v módu Gateway Výstupní Tx výkon je limitován na 20dB(EU), 23 dBm(FCC), až na 25 dBm (Jižní Amerika) Defaultní IP adresa je 192.168.100.252 Defaultní...

  • Seite 42: Čelní Panel

    Čelní panel LED indikace Stav LED Indikátor Barva Svítí Bliká Svítí žlutě, když zařízení startuje. Po startu Power Zelená svítí zeleně. Svítí žlutě, když je zařízení připojeno 10Mbps Zelená Příjem / Odesílání dat / Zeleně, pokud 100Mbps Wireless Svítí zeleně po úspěšném startu zařízení Zelená...
  • Seite 43 Instalační kroky Prosím nainstalujte vaši síťovou kartu dřív než AP zařízení. Přišroubujte anténu. Připojte napájecí a síťové kabely. Na vašich bezdrátových klientech nastavte defaultní SSID airlive akanál na hodnotu 11 Pokud potřebujete změnit konfiguraci AP, proveďte následující: Defaulní IP adresa je 192.168.100.252. Nastavte vaší síťové kartě IP adresu ve stejném subnetu jako ma přístupový...
  • Seite 44 Nastavení módu Client / Bridge Zařízení A: Mód Client Zařízení B: Mód: Client WISP Outdoor AP Typ sítě: Infrastructure Zkontrolujte zda mají zařízení A i B nastaveny stejné hodnoty ESSID a kanálu. WL-5460AP v2 Česky...
  • Seite 45 Zařízení A: Mód Bridge Zařízení B: Mód: Bridge mode Mód: Bridge mode MAC Adresa: MAC Adresa: ze zařízení B ze zařízení A Prosím přesvědčte se, že jsou zařízení A i B nastaveny na stejný kanál. Nastavení módu WDS Repeater Zařízení A: Mód WDS Repeater Zařízení...
  • Seite 46 Přesvědčte se, zda obě zařízení mají nastaven stejný kanál. Přidejte MAC Adresu ostatních AP (BSSID), které mají byt připojena.(Ujistěte se, zda vzdálený bezdrátový routek podporuje funkci WDS) Nastavení bezdrátové bezpečnosti: Bezdrátový Klient: WDS Repeater Security WDS Bezpečnost: WDS Repeater WDS Security WDS Repoater a Wireless klient používají...
  • Seite 47 Nastavení módu Universal Repeater Mód Universal Repeater Zařízení A: Zařízení B: Mód: Universal-Repeater Wireless Router Universální Repeater nevyžaduje vzdálené zařízení s podporou funkce WDS. Přesvědčte se, zda obě zařízení mají nastaven stejný kanál. Zadejte SSID ostatních AP/Routerů do pole “SSID of Extended Interface”...
  • Seite 48 Nastavení módu WISP Mód WISP (Client Router) Zařízení B: Zařízení A: WISP Outdoor AP Mód: WISP (Client Router) Prosím klikněte na tlačítko “Site Survey”, vyhledejte a připojte se k WISP Outdoor AP zařízení. V módu WISP, prosím klikněte na tlačítko WAN Port Setup, kde nastavíte konfiguraci WAN portu.

  • Seite 49: Česky

    Mód WISP+Universal Repeater Zařízení A: Zařízení B: Mód: WISP+Universal WISP Outdoor AP Zadejte prosím SSID ze zařízení B do pole “SSID“ pro korektní WISP připojení, a dále zadejte SSID ze zařízení A do pole “SSID of Extended Interface“ pro připojení klientských PC. V tomto módu se zařízení...
  • Seite 50 Nastavení módu Gateway Připojte prosím kabel do síťového RJ45 portu a do LAN1 portu na zadní straně přístupového bodu. Připojte kabel do portu LAN2 na zadní straně přístupového bodu a do ADSL nebo kabelového modemu. Ve webové konfiguraci, zvolte „GW“ mód v záložce Mode Setting a klikněte na tlačítko Setup Po provedení...
  • Seite 51 V záložce WAN port configuration nastavte WAN Access type Můžete zvolit DHCP klient, PPPOE, PPTP, L2TP nebo statickou IP Pro detailnější informace prosím prostudujte uživatelskou příručku tohoto módu, můžete zařízení nastavit jako broadband router, také jako bezdrátový AP s bezdrátovým klientem pro přístup k internetu. Česky WL-5460AP v2...
  • Seite 52 Обратите внимание! Точка доступа имеет 5 портов LAN, один из которых может выступать в роли порта WAN в режиме Шлюза. Выходная мощность ограничена 20 дБм (для стран Евросоюза), 23 дБм (FCC) и 25 дБм (Южная Америка) В режиме ТД адрес IP по умолчанию 192.168.100.252 Маска...

  • Seite 53: Лицевая Панель

    Лицевая панель Светодиодные индикаторы Состояние LED (Светодиодные) Цвет Непрерывно Светится Индикатор Мигает Горит жёлтым при загрузке, после Power(Питание) Зел. завершения загрузки становится зелёным. Горит жёлтым при скорости Зел. соединения 10 Мбит/с и зелёным Передача данных при скорости 100 Мбит/с. Wireless Зел.
  • Seite 54 Подключение Пожалуйста, установите все сетевые карты до настройки точки доступа Ввинтите антенну в антенный разъём (по часовой стрелке). Connect the power and LAN cable to the back При помощи сетевого адаптера беспроводного доступа определите характеристики сетевого узла; его идентификатор SSID по умолчанию — airlive , а номер канала 11 Если...
  • Seite 55 Настройка режимов клиент и мост Режим клиента Устройство B: Устройство A: (Client) Всепогодная точка доступа Режим: Client (клиент) WISP Тип сети: Infrastructure (инфраструктурная) Удостоверьтесь, что оба устройства имеют одинаковые идентификатор ESSID и канал. Русский WL-5460AP v2...
  • Seite 56 Режим моста Устройство A: Устройство B: Режим: мост (Bridge) Режим: мост (Bridge) MAC-адрес: MAC-адрес: аналогичный устройству Б аналогичный устройству А Убедитесь, что оба устройства работают на одном канале. Настройка режима WDS-повторителя Устройство A: Устройство B: Режим Режим: WDS-повторитель Беспроводная точка WDS-повторителя...

  • Seite 57: Русский

    Убедитесь, что оба устройства работают на одном канале. Добавьте дополнительные MAC-адреса (BSSID), к которым будет подключаться повторитель. (Убедитесь в том, что дополнительная точка доступа или роутер поддерживают WDS) Настройка средств безопасности: Wireless Client: WDS Repeater Security WDS Security: WDS Repeater WDS Security WDS-повторитель...
  • Seite 58 Настройка режима универсального повторителя Режим универсального Устройство A: Устройство B: повторителя Режим: универсальный Беспроводной роутер (Universal Repeater) Режим универсального повторителя не требует поддержки WDS у второго устройства Убедитесь, что оба устройства работают на одном канале. Добавьте SSID других точек доступа/роутеров в список дополнительных...
  • Seite 59 Настройка режима WISP Режим WISP Устройство B: Устройство A: (клиентский Всепогодная точка доступа WISP Режим: WISP (клиентский роутер) роутер) [WISP (Client Router)] Нажмите на кнопку “Site Survey” чтобы найти и подключиться к всепогодной точке доступа WISP. I В режиме WISP нажмите на кнопку...
  • Seite 60 Устройство A: Режим WISP + Устройство B: Режим: WISP + универсальный Всепогодная точка универсальный повторитель доступа WISP повторитель (WISP + Universal Repeater) Укажите SSID устройства Б в соответствующем поле соединения WISP, а также укажите SSID устройства А в поле “SSID of Extended Interface”...
  • Seite 61 Настройка режима шлюза Пожалуйста соедините порт сеть Эзернет вашего компьютера к порту "LAN1" в задней стороне AP Соедините LAN2 к модему ADSL или модему кабеля. С помощью веб-интерфейса выберите режим “GW” После делать изменения, порт LAN2 станет WAN портом, LAN1 будет портом lan.
  • Seite 62 Настройте параметры соединения WAN: Вы можете также выбрать DHCP-клиент, PPPOE, PPTP, L2TP или статичный IP для различных конфигураций. За дополнительными сведениями обращайтесь к полному руководству. В этом режиме вы можете выбрать режим работы для устройства как широкополосный роутер или точка доступа в интернет. Русский...

  • Seite 63: 日本語

    重要な情報 AP は 5 つの LAN ポートを特徴とします、そして、LAN ポートのうちの 1 つは、WAN ポートとして、ゲ ートウェイモードのセットアップを使います。 TX 出力パワーは 20dBm(EU)23dBm(FCC)に 25dBm まで。(南米) AP モードのデフォルト IP アドレス 192.168.100.252 デフォルト・サブネット・マスク 255.255.255.0 日 デフォルト SSID は airlive です 本 デフォルト・チャンネルは 11 です デフォルトのログインのユーザ名はアドミン admin です、そして、パスワードを入力するのに必要でな 語 いことで、あなたはウェブ構成ページのパスワードを変えることができます。 AP、クライアント、ブリッジ とリピーター・モードでは、デフォルト DHCP サーバーは使用不能です (disabled)。AP にアクセスする...
  • Seite 64 フロントパネル 日 LED インジケータ 本 語 ステータス カラー LED インジケーター ソリッド 点滅 装置がブーツ時にソリッドが黄色い パワー グリーン で、よくブートされて後とライトがグ リーンを変えます。 ソリッドがイーサネットクライアント 速度：黄色い時に 10Mbps/グリーンに グリーン データ伝送中 100Mbps 装置がよくブートされて後、ライトが ワイヤレス グリーン データ伝送中 グリーンを変えます。 ソリッドがイーサネットクライアント LAN 1~LAN4 グリーン 速度：黄色い時に 10Mbps/グリーンに データ伝送中 100Mbps WL-5460AP v2 日本語...
  • Seite 65 インストレーション・ステップ ネットワークカードを AP デバイスの最初に、前にインストールしてください。 アンテナ・コネクタの中へアンテナをスクリューイン (右回りに) 後部に電力および LAN ケーブルを接続します サイトの サーベイを行うために無線カードを使用して、デフォルト SSID は airlive、チャンネルは 11 です 日 AP の配置を変更する必要がある場合は、次の手続きに従ってください: 本 AP のデフォルト IP アドレスは 192.168.100.252. コンピューターIP が AP と同じサブネットにあること を確かめてください (i.e. 192.168.100.x) 語 ウェブ・ブラウザを開き、 http://192.168.100.252/ を入力します 無線のモードセットアップ このページは、 無線モードセッティングの全ての主要で主なパラメータを含みます。 どんなパラメタ変化でも、 デバイスは、効くように新しい設定にリブートされるでしょう。...
  • Seite 66 クライアント/ブリッジモードセットア デバイス デバイス クライアントモード WISP アウト-ドアの AP モード: クライアントモード ネットワークタイプ： インフラ ストラクチャ 日 本 語 A と B の両方が同じ ESSID とチャンネルにセットされることを確かめてくだ さい。 WL-5460AP v2 日本語...
  • Seite 67 デバイス デバイス ブリッジモード モード: ブリッジモード モード: ブリッジモード MAC アドレス ： MAC アドレス： デバイス B の AP MAC アドレス デバイス A の AP MAC アドレス 日 本 語 A と B の両方が同じチャンネルに設定されるのを確実にしてください。 WDS リピータモードセットアップ デバイス デバイス WDS リピータモード : WDS モード リピータ...
  • Seite 68 A と B が同じチャンネル番号にセットされること を確認してください。 リピータが接続したがっているもう一方の AP マ ックーアドレス(BSSID)を加えます。 (リモートワイヤレスの AP/ルータサポーター 日 WDS が機能するのを確実に 本 してください) 語 ワイヤレスのセキュリティ機能を セットアップしてください: ワイヤレスのクライアント: WDS リピータ セキュリティ ワイヤレスのクライアント: WDS リピータ WDS セキュリテ ィ WDS リピータとワイヤレスのクラ イアントは、無線接続のために異な る認証と暗号化を使います。 詳細 について、ユーザマニュアルを参照 します。 WL-5460AP v2 日本語...
  • Seite 69 ユニバーサルなリピータセットアップ ユニバーサルな リピータ モード デバイス デバイス モード: ユニバーサルなリピー ワイヤレス ルーター 日 本 語 ユニバーサルなリピータは、WDS がリモートデバイスで機能するのを必要としません。 A と B が同じチャンネル番号にセッ トされることを確認してください。 リピータがつなげたがっている拡 張インタフェース分野の"SSID" (SSID of Extended Interface) にも う片方の AP/ルータの SSID をタイ プします。 ! 注意: デバイス SSID と Extended インターフェースの SSID は同じであるか、 または異なってい る場合があります。...
  • Seite 70 WISP モードセットアップ WISP (クライアン デバイス デバイス トルータ)モード WISP アウト-ドア AP : WISP ( モード クライアントルータ 日 本 語 WISP を「Site Survey」ボタンをクリ ックして、アウト-ドアの AP 装置捜し て、接続してください。 IWISP モード、 WAN ポート構成 のために WAN Port セットアッ プ (WAN Port Setup) ボタンをクリックしてくださ い、WAN Access Type を選ぶ、 そして、他のフィールドで...
  • Seite 71 WISP+ユニバーサルな デバイス デバイス リピータモード WISP アウト-ドア AP モード: WISP+ユニバーサル 日 本 語 WISP 接続のために「SSID」フィールド に「デバイス B」SSID を入れて、PC 側 接続のために「拡張インタフェースの SSID」 フィールドに 「デバイス A」 SSID を入れてください。 このモードで、WL-5460AP は実際には WISP モードのように同じように振る舞いますが、ま た、AP は無線の信号を Wireless LAN 側に送ることができます。 出力パワーは2つの無線側の間で分割されます、そして、適切なアンテナインストールは性能 をかなり向上させることができます。 WL-5460AP v2 日本語...
  • Seite 72 ゲートウェイ・モードのセットアップ 日 本 語 あなたの PC のイーサネット・ポートとポ ートを「AP の逆側面の LAN1"ポート」に 接続してください。 LAN2 を ADSL モデムかケーブル モデムに 接続します。 ウェブ構成 UI では、モード設定の"GW"モ ードを選んでください、そして、セットア ップボタンをクリックします。 変更した後、 LAN2 ポートは WAN ポートに なります、LAN1 は LAN ポートです。 あなたの PC が正しい構成を作るために LAN1 に接続されるのを確実にしてくださ い。 WL-5460AP v2 日本語...
  • Seite 73 WAN ポート構成の WAN アクセスタイ プをセットアップします。 日 本 語 DHCP クライアント、PPPOE、 PPTP,L2TP またはスタティック IP タイ プを選ぶことができます。 それぞれの関 連する構成、 詳細について、 ユーザーズマ ニュアルを参照してください。 このモードでは、ワイヤレス AP がインターネットへのアクセスにワイヤレス・クライアントとしたので、 あなたはブロードバンドルータとしてもこの装置を行うことができます。 WL-5460AP v2 日本語...
  • Seite 74 Poznámka o značke CE Toto je product triedy B. V obývanej oblasti môže tento product spôsobiť rádiové interferencie, ktoré používateľ odstráni. OvisLink Corp. tu deklaruje, že AirLive WL-5460AP v2 spĺňa základné požiadavky direktívy 99/05/CE. Za toto tvrdenie zodpovedá: OvisLink Corp.

  • Seite 75: Dôležité Informácie

    Dôležité informácie Na AP je 5 portov LAN a jeden port WAN, ktorý slúži na pripojenie do internetu režime brány. Výstupný výkon je v EU 20dBm, 23dBm (FCC) , a 25dBm (Južná Amerika) Štandardná IP je nastavená na 192.168.100.252 Štandardná maska podsiete je 255.255.255.0 Štandardné...

  • Seite 76: Predný Panel

    Predný panel Signalizácia LED Stav Kontrolka Farba Svieti Bliká Pri štarte zariadenia vydáva žlté svetlo, po Power Zelená úspešnom ukončení štartu vydáva zelené svetlo. Po pripojení zariadenia podporujúceho rýchlosť 10Mb/s vydáva žlté svetlo/ zelené Prijímanie/ Zelená svetlo po pripojení zariadenia podporujúceho Odosielanie dát rýchlosť...

  • Seite 77: Pokyny Na Inštaláciu

    Pokyny na inštaláciu Pred inštaláciou zariadenia prosím najprv nainštalujte najprv sieťové karty. Pripevnite anténu (v smere hodinových ručičiek) do anténneho konektora Pripojte napájanie a sieťový kábel. Použite bezdrôtovú kartu na vykonanie kontroly dostupných zariadeni, štandardné SSID je airlive a zariadenie komunikuje na 11.
  • Seite 78 Nastavenie režimov Klient / Bridge Zariadenie B: Klientský režim Zariadenie A: WISP Outdoor AP Režim: Client Typ siete: Infrastructure Prosím skontrolujte či zariadenie A aj B používajú rovnaký kanál a rovnaké ESSID. WL-5460AP v2 Slovensky...
  • Seite 79 Režim Bridge Zariadenie A: Zariadenie B: Režim: Bridge Režim: Bridge Adresa MAC: Adresa MAC: Adresa AP MAC zariadenia B Adresa AP MAC zariadenia A Prosím skontrolujte či zariadenie A aj B používajú rovnaký kanál. Nastavenie režimu WDS Repeater Zariadenie A: Režim WDS Repeater Zariadenie B: Režim: WDS Repeater...
  • Seite 80 Prosím skontrolujte, že obidve zariadenia používajú rovnaký kanál. Pridajte MAC adresu zariadenia, ku ktorému sa pripájate. (Skontrolujte či vzdialené zariadenie podporuje režim WDS) Nastavte bezpečnosť: Klientské zariadenie: WDS Repeater Security Bezpečnosť WDS: WDS Repeater WDS Security WDS Repeater a bezdrôtový klient používajú...
  • Seite 81 Nastavenie režimu Universal Repeater Režim Universal Repeater Zariadenie A: Zariadenie B: Režim: Universal Repeater Wireless Router Pre prácu v tomto režime nie je potrebné, aby na vzdialenom zariadení bola dostupná funkcia WDS Prosím skontrolujte že obidve zariadenia používajú rovnaký kanál. Zadajte SSID vzdialeného kanála do poľa “SSID of Extended Interface”.
  • Seite 82 Nastavenie režimu WISP Režim WISP (Client Router) Zariadenie B: Zariadenie A: WISP Outdoor AP Mode: WISP (Client Router) Prosím kliknite na tlačidlo “Site Survey” a vyberte zariadenie poskytovateľa. V režime WISP prosím kliknite na tlačidlo WAN Port Setup pre nastavenie režimu portu WAN, vyberte WAN Access Type a zadajte informáciu do poľa.

  • Seite 83: Slovensky

    Režim WISP+Universal Repeater Zariadenie B: Zariadenie A: Režim: WISP+Universal WISP Outdoor AP Prosím zadajte SSID zariadenia B do poľa “SSID” a zadajte SSID zariadenia A do poľa “SSID of Extended Interface”. V tomto režime pracuje WL-5470AP virtuálne ako v režime WISP, ale AP zároveň odosiela signál pomocou bezdrôtového rozhrania.
  • Seite 84 Nastavenie režimu Gateway Do LAN 1 portu na zadnej strane AP pripojte Ethernet port vášho PC. Do LAN 2 portu pripojte ADSL alebo káblový modem. V konfigurácií cez web rozhranie zvoľte v Mode Settings režim Gateway a kliknite na tlačidlo Setup Po zmene nastavení...
  • Seite 85 Nastavte typ prístupu do internetu Môžete vybrať DHCP client, PPPOE, PPTP,L2TP alebo statickú IP Opis každého z nastavení nájdete v úplnom návode na použitie Pre prístup klientov k internetu cez bezdrôtovú sieť, môže v tomto režime zariadenie vystupovať aj ako Broadband router alebo ako Bezdrôtové...

  • Seite 86: Português

    Este produto está coberto por uma garantia de dois anos para os países da União Europeia. Para outros países, o período de garantia é de um ano. Em caso de algum defeito de fabrico ou falha, será reparado pela OvisLink Corp.

  • Seite 87: Informação Importante

    Informação Importante O AP caracteriza 5 portas LAN e uma porta LAN que se comporta como uma porta WAN quando definido em modo Gateway A potência de saída é limitada a 20dBm (EU) 23dBm (FCC, e até 25dBm (América do Sul) O Endereço IP por defeito é...

  • Seite 88: Painel Frontal

    Painel Frontal Indicadores LED Estado Indicador Sólido Intermitente Fica amarelo sólido quando o dispositivo está Verde Power a arrancar, depois de fazer o arranque com sucesso. A luz fica Verde Fica amarelo sólido quando ligado com Verde Recebendo/ 10Mbps / Verde com 100Mbps velocidade Enviando dados rede de cliente Fica verde sólido após fazer o arranque com...

  • Seite 89: Passos De Instalação

    Passos de Instalação Instale primeiro as suas placas de rede antes do AP Enrosque a antena (sentido horário do relógio) no conector da antena Ligue a alimentação e o cabo de REDE por detrás Use a sua placa de rede wireless para fazer uma procura de site, por defeito o SSID é airlive e o Canal é 11 Se necessitar alterar a configuração do AP, siga por favor o procedimento em baixo: O endereço IP por defeito do AP é...
  • Seite 90 Cliente / Bridge Definir Modo Dispositivo Modo Cliente Dispositivo Mode: Modo Cliente WISP AP de exterior Network Type: Infra-estrutura Por favor certifique-se que ambos A e B estão definidos com o mesmo canal. WL-5460AP v2 Português...
  • Seite 91 Dispositivo B: Dispositivo A: Modo Bridge Mode: Modo Bridge Mode: Modo Bridge MAC Address: MAC Address: Endereço Mac do AP do dispositivo A. Endereço Mac do AP do dispositivo B. Por favor certifique-se que ambos A e B estão definidos com o mesmo canal. Repetidor WDS Definir Modo Dispositivo A: Modo WDS Repetidor...
  • Seite 92 Por favor certifique-se que ambos A e B estão definidos com o mesmo numero de canal. Adicione outros endereços MAC AP (BSSID) de repetidores que deseje ligar. (Por favor certifique-se que AP/Router remotos suportam a função WDS) Definir a função segurança wireless: Wireless Client: WDS Repeater >...
  • Seite 93 Setup Repetidor Universal Dispositivo B: Dispositivo A: Modo Repetidor Universal Wireless Router Mode: Repetidor Universal Em Repetidor Universal não é requerido que o dispositivo remoto tenha a função WDS Por favor certifique-se que ambos A e B estão definidos com o mesmo canal.
  • Seite 94 Setup Modo WISP Modo WISP (Client Router) Dispositivo B: Dispositivo A: WISP AP de exterior Mode: WISP (Client Router) 1. Clique por favor no botão (Site Survey) para procurar e ligar o WISP Dispositivo AP Exterior 2. Em modo WISP, clique por favor no botão da configuração setup porta WAN.
  • Seite 95 WISP+Universal Modo Repetidor Dispositivo B: Dispositivo A: WISP AP de exterior Mode: WISP+Universal Digite por favor “Dispositivo B” SSID no campo “SSID” para a ligação WISP, e digite “Dispositivo A” SSID no campo “SSID of Extended Interface” para a ligação do lado do PC Em modo WISP, clique por favor no botão da configuração setup porta WAN.
  • Seite 96 Setup Modo Gateway (AP+ Router) Conecte por favor a Porta de Rede do seu PC à Porta LAN1 do lado trazeiro do AP Conecte a LAN2 ao modem ADSL ou ao Modem de Cabo Na configuração Web UI, escolha o modo “Gateway”...
  • Seite 97 Definir o tipo de acesso WAN da configuração da porta WAN. Pode escolher DHCP client, PPPoE, PPTP, L2TP ou tipo IP estático para cada configuração relacionada. Para mais detalhes consulte por favor o manual de utilizador. Neste modo, pode actuar este dispositivo como um router de banda larga, e também como um AP Wireless para permitir que um cliente wireless aceda à...
  • Seite 98 Az Európai Unió országaiban a termékre két év jótállást vállalunk. Egyéb országokban a jótállási időszak mindössze egy év. Gyártási hiba vagy üzemzavar esetén a javítást az OvisLink Corp. végzi. A szükséges teendőkre vonatkozóan bővebb információért forduljon eladójához. A jótállás érvényét veszti abban az esetben, ha a károsodás a termék nem rendeltetésszerű...

  • Seite 99: Fontos Tudnivalók

    Fontos tudnivalók Az AP összesen 5 LAN csatlakozót tartalmaz, amelyek közül az egyik WAN portként viselkedik, ha Gateway üzemmódot használunk. A kimenő antennateljesítmény maximális mértéke: 20 dBm Európában, 23 dBm FCC szabvány szerint, 25 dBm Dél-Amerikában. Az alapbeállítás szerint az eszköz IP címe: 192.168.100.252 Alapértelmezett felhasználói név: 255.255.255.0.

  • Seite 100: Elülső Panel

    Elülső panel Visszajelző lámpák Visszajelző Állapot Szín lámpák Világít Jelentés Sárgán világít, amíg az eszköz elindul. Az Zöld Jelzés üzemkész állapotot zöld fény jelzi. Sárgán világít 10 Mbps sebességű, zölddel Zöld Adatküldés/fogadás Power 100 Mbps sebességű kapcsolat létrejöttekor Zölden világít, ha üzemkész Zöld Adatküldés/fogadás Sárgán világít 10 Mbps sebességű, zölddel...
  • Seite 101 Telepítés lépésről-lépésre Ha szükséges, telepítsen a PC-be hálózati vezérlőt. Az óra járásával megegyező irányba tekerve csavarja helyükre az antennákat. Csatlakoztassa a készülékhez a LAN kábelt és az elektromos hálózati adaptert A vezeték nélküli hálózati adapterrel végeztessen hálózatkeresést. Az alapértelmezett SSID „airlive”, a gyári csatorna pedig a 11-es.
  • Seite 102 Kliens/Bridge mód beállítása Kliens mód „B” eszköz: „A” eszköz: WISP kültéri AP Mód: Kliens mód Hálózat típusa: infrastrukturális Győződjön meg róla, hogy az „A” és a „B eszköz ugyanazt az ESSID-t használják. WL-5460AP v2 Magyar...
  • Seite 103 Bridge mód „B” eszköz „A” eszköz: Mód: Bridge mód Mód: Bridge mód MAC cím: „A” eszköz MAC cím: „B” eszköz hozzáférési hozzáférési pontjának MAC címe pontjának MAC címe Győződjön meg róla, hogy „A eszköz” és „B eszköz” ugyanazt a csatornát használják. WDR Repeater üzemmód beállítása „A”...
  • Seite 104 Győződjön meg róla, hogy az „A” és a „B” eszköz is ugyanazt a csatornát használja. Adja meg az „A” menüjében a „B” eszköz MAC címét (BSSID). (Győződjön meg róla, hogy a vezeték nélküli AP vagy Router támogatja a WDS funkciót.) Vezeték nélküli biztonság beállítása: Kliens mód: WDS Repeater>Security...
  • Seite 105 Univerzális Repeater mód beállítása Univerzális Repeater mód „B” eszköz: „A” eszköz Mód: Univerzális Repeater Vezeték nélküli router Univerzális Repeater módban nem szükséges, hogy a csatlakozó eszközök támogassák a WDS funkciót. Győződjön meg róla, hogy „A eszköz” és „B eszköz” ugyanazt a csatornát használják.
  • Seite 106 WISP mód beállítása WISP (kliens router) mód „B” eszköz: „A” eszköz: WISP kültéri AP Mód: WISP (kliens router) 1. Futtassunk helyszíni hálózatkeresést és csatlakozzunk a WISP kültéri AP-hoz. 2. WISP módban kattintsunk a WAN Port Setup gombra, ha szeretnénk a WAN port beállításait megváltoztatni.
  • Seite 107 WISP + univerzális Repeater mód „A” eszköz „B” eszköz: Mód: WISP+ univerzális WISP kültéri AP Digite por favor “Dispositivo B” SSID no campo “SSID” pa Írjuk be az „SSID” mezőbe a WISP oldali „B” eszköz SSID azonosítóját, az „SSID of Extended Interface”...
  • Seite 108 Gateway üzemmód beállítása (AP+ Router) Csatlakoztassa a számítógépet az AP LAN1-es portjához. Csatlakoztassa a LAN2 porthoz az ADSL vagy kábelmodemet. A webes kezelőfelület segítségével állítsuk át az üzemmódot Gateway módra, és kattintsunk a Setup (Beállítás) gombra. A beállítások érvényesítése után a LAN2 csatlakozó...

  • Seite 109: Magyar

    A WAN port beállítása menüben válasszuk ki a hozzáférésünk típusát. A következő kapcsolódási típusok közül választhatunk: DHCP kliens, PPPoE, PPTP, L2TP, Statikus IP. A részletes beállítási lehetőségek a kézikönyvben találhatók. Ebben az üzemmódban az AP szélessávú routerként és WLAN hozzáférési pontként is működik, segítségével az Internetet a vezeték nélküli hálózatról is elérhetjük.

  • Seite 110: Español

    Este es un producto Clase B, en un ambiente domestico puede causar interferencia de radio, in este caso el usuario puede ser que requiera tomar mediadas adecuadas. OvisLink S.A. declara por la presente que el AirLive WL-5460AP v2 cumple con los requisitos básicos de las directivas 99/05/CE, y es por consiguiente responsable por la exactitud de estos datos: OvisLink Corp.
  • Seite 111 Información Importante El AP posee 5 puertos LAN y uno de ellos funciona como Puerto WAN cuando se configura para usarse en modo Gateway. La potencia de salida está restringida a 20dBm (EU) 23dBm (FCC) y hasta 25dBm (Sur América) La dirección IP por defecto en modo Access Point es 192.168.100.252 La Máscara de Subred por defecto es 255.255.255.0 SSID por defecto es airlive...

  • Seite 112: Panel Frontal

    Panel Frontal Indicadores LED Status Indicadores Color Titilando Fijo Se pone fijo en Amarillo cuando el Verde equipo está reiniciando; Luego de Power iniciar exitosamente, la luz se pone verde. Se pone fijo en Amarillo cuando se Enviando/Recibiendo Verde conecta con un cliente ethernet a datos 10Mbps / Verde a 100Mbps.

  • Seite 113: Pasos Para La Instalación

    Pasos para la Instalación Por favor instale las tarjetas de red antes que el Access Point Enrrosque la antena (en el sentido de las agujas del reloj) en el conector SMA Conecte el cable de energía y el de red en la parte trasera Utilice la tarjeta de red para hacer un estudio de cobertura, el SSID por defecto es airlive y el número de Canal es 11 Si necesitas cambiar la configuración del AP, por favor siga el procedimiento siguiente:...
  • Seite 114 Configuración en modo Cliente / Puente Equipo B: Client Mode Equipo AP WISP para exteriores Modo : Client mode Tipo de Red: Infraestructura. Asegúrate por favor que tanto A como B estén en el mismo ESSID y canal Español WL-5460AP v2...
  • Seite 115 Equipo A: Equipo B: Modo Bridge Modo: Bridge mode Modo: Bridge mode Dirección Mac: La dirección Dirección Mac: La dirección Mac del Equipo A Mac del Equipo B Asegúrate por favor que ambos AP A y B están en el mismo canal. Configuración en modo Repetidor WDS Equipo A: modo Repetidor WDS...
  • Seite 116 Asegúrate que tanto el AP A como B están configurados con el mismo número de canal. Agrega la dirección MAC (BSSID) del otro AP al cual se desea conectar el repetidor. (Asegúrate que el AP/Enrutador remoto soporta la función WDS) Configura la función de Seguridad Inalámbrica: Cliente Inalámbrico:...
  • Seite 117 Configuración como Repetidor Universal Modo Repetidor Universal Equipo A: Equipo B: Modo: Repetidor Universal Enrutador Inalámbrico Como Repetidor Universal no requiere que el equipo remoto tenga función WDS. Asegúrate por favor que ambos AP A y B están en el mismo canal. Introduzca el SSID del otro AP/Enrutador en el campo “SSID of Extended Interface”...
  • Seite 118 Configuración como WISP Modo WISP (Enrutador Cliente) Equipo B: Equipo A: AP WISP para exteriores Modo: WISP (Router Cliente) 1. Haga click por favor en el botón “Site Survey” para buscar y conectar el equipo AP WISP para exteriores. 2. En modo WISP, haga click en el botón WAN Port Setup para el puerto WAN.
  • Seite 119 Modo WISP+Repetidor Universal Equipo A: Equipo B: Modo: WISP+Universal AP WISP para exteriores Introduzca por favor el SSID del “Equipo B” en el campo “SSID” para la conexión WISP e introduzca el SSID del “Equipo A” en el campo “SSID of Extended Interface”...
  • Seite 120 Configuración en modo Gateway (AP + Router) Conecte el Puerto Ethernet de su PC al Puerto “LAN1” en la parte posterior del AP. Conecte el Puerto LAN2 al modem ADSL o Cable Modem En la configuración Web UI, selecciona modo “Gateway” y haga click en el botón de configuración (setup).
  • Seite 121 Configura el tipo de Acceso WAN del puerto de configuración WAN: Puedes escoger entre los tipos Cliente DHCP, PPPOE, PPTP, L2TP o IP Estática para cada configuración. Para más detalles por favor ver el Manual de Usuario. En este modo, puedes utilizar el equipo como un Enrutador Banda Ancha, y también como un AP inalámbrico para que los clientes inalámbricos accedan a Internet.

  • Seite 122: Informazione Importante

    Informazione Importante L’ AP ha 5 porte LAN e una porta LAN attua come porta WAN quando si esegue in modalità Gateway. La potenza di uscita TX è limitata a 20dBm (EU) , 23dBm (FCC) , fino a 25dBm (Sud America) In modalità...

  • Seite 123: Panello Di Controllo

    Panello di Controllo Indicatori LED Stato Indicatore LED Colore Forte Lampeggiante Verde Quando il dispositivo sta caricando: è Potenza giallo, dopo caricato, la luce diventa Verde. Verde Giallo:connesso a 10Mbps / Verde: a Ricevendo/ 100Mbps di velocità Ethernet client. Inviando dati Verde Verde dopo aver finito di caricare Ricevendo/...
  • Seite 124 Installazione: Passi Installare la scheda network prima dell''AP Avvitare l'antenna (in senso orario) dentro il connettore d'Antenna Connettare il cavo d'alimentazione e il cavo LAN nel retro Utilizzare la scheda wireless per esaminare il sito. Il SSID default è airlive e il canale 11 Se occorre cambiare la configurazione AP's, esegua questi passi L'indirizzo default dell'AP's IP è...
  • Seite 125 Configurazione: Modalità Client/Bridge Dispositivo A: Modalità Client Dispositivo B Modalità: Client WISP Outdoor AP Tipo di Network: Infrastructure Assicurarsi che A e B siano sullo stesso canale. Italiano WL-5460AP v2...
  • Seite 126 Dispositivo A: Dispositivo B Modalità Bridge Modalità: Bridge Modalità: Bridge Indirizzo MAC Indirizzo MAC Dispositivo Indirizzo B's AP Dispositivo Indirizzo A's AP Assicurarsi che A e B siano sullo stesso canale. Configurazione: Modalità Ripetitore WDS Dispositivo B Dispositivo A Modalità Ripetitore WDS WDS Wireless AP/Router Modalità...
  • Seite 127 Assicurarsi che A e B siano sullo stesso numero di canale. Aggiungere altro indirizzo AP MAC (BSSID) che il ripetitore voglia connettare. (Si assicuri che il wireless remoto AP/Router supporti la funzione WDS) Configurare la funzione di sicurezza wireless: Wireless Client: WDS Repeater Security WDS Security: WDS Repeater WDS Security...
  • Seite 128 Configurazione Ripetitore Universale Modalità Ripetitore Dispositivo A Dispositivo B Universale Modalità Ripetitore Universale Wireless Router Il Ripetitore Universale non ha bisogno del dispositivo remoto per eseguire la funzione WDS. Controlli che A e B siano sullo stesso ESSID e canale.. Inserisca gli altri SSID dell’AP/Router nel campo "SSID of Extended Interface”...
  • Seite 129 Configurazione in modalità WISP Dispositivo B Dispositivo A Modalità WISP WISP Outdoor AP Modalità WISP (Client Router) (Client Router) Cliccare il tasto "Site Survey" per localizzare e connettare il dispositivo WISP Outdoor AP. In Modalità WISP, cliccare il tasto WAN Port Setup per configurare la porta WAN.
  • Seite 130 Modalità: Dispositivo B: Dispositivo A WISP+Ripetitore WISP Outdoor AP Modalità: WISP+Ripetitore Universale Universale Inserire "Device B” SSID nel campo “SSID” per la connessione WISP, e inserire "Device A” SSID nel campo “SSID of Extended Interface” per la connessione del lato PC. In questa modalità, il WL-5460AP si comporta in modo virtuale come in modalità...
  • Seite 131 Configurazione in Modalità Gateway Connettare la porta Ethernet del PC alla porta "LAN1" nel retro dell'AP. Connettare il LAN2 al modem ADSL o al Cable Modem Nella configurazione Web UI, scegliere la modalità "Gateway" del Mode Setting e clicca il tasto setup.
  • Seite 132 Stabilire un accesso tipo WAN sulla configurazione porta WAN: Può scegliere client DHCP, PPOE, PPTP, L2TP o IP statico per ogni configurazione. Per altri dettagli, vedere il Manuale dell'Utente. In questa modalità, può azionare questo dispositivo sia come un router a banda larga, sia come un Wireless AP permettendo il Wireless Client di accedere l'internet.
  • Seite 133 Memo _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________...
  • Seite 134 Memo _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________ _________________...
  • Seite 135 OvisLink Corporation declares that this device is in A OvisLink Corporation declara que este dispositivo OvisLink Corporation erklärt hiermit, dass dieses compliance with the essential requirements and está em conformidade com os requisitos essenciais Gerät den grundlegenden Vorschriften und other relevant provisions of directive 1999/5/EC.
