4. Illustrations descriptives de connexions et câblages :
Lorsque le mode Échange a été choisi, vous pouvez alors installer le ST5610 avec les
câblages et connexions suivantes. Il est suggéré d'utiliser des câbles 1394b pour le
branchement à l'ordinateur et assurer un meilleur rendement.

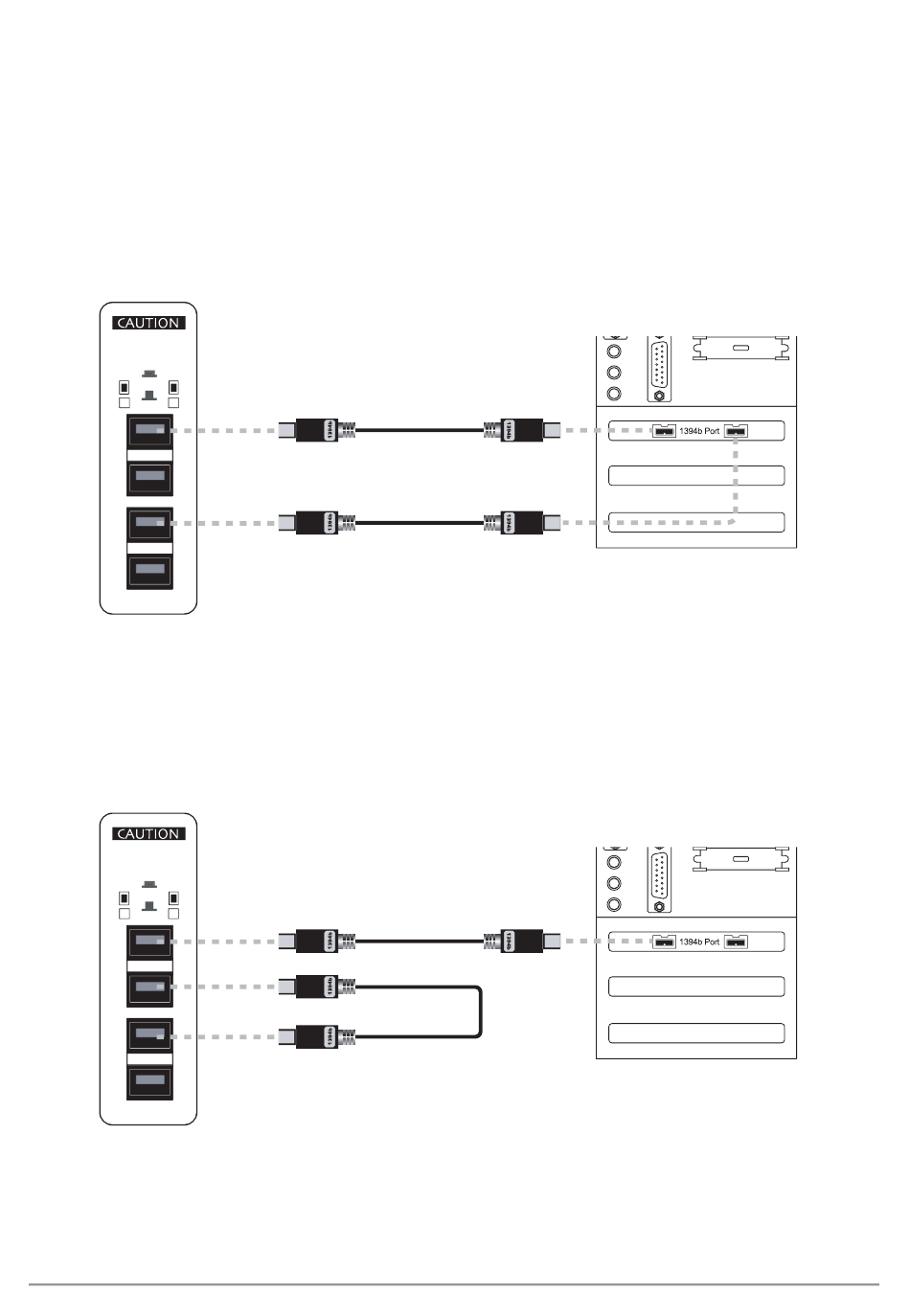

A. Branchez deux câbles 1394b sur l'interface de l'ordinateur (méthode d'installation
recommandée).
Please ensure each
plug has connected
tightly before turn
on the power.
Raid 0
JBOD
1 2
1
2
1394b
B. Branchez un câble 1394b à l'interface de l'ordinateur et branchez en série un autre
câble 1394b au panneau arrière du ST5610. (Ceci est la méthode recommandée si
votre carte mère ne dispose que d'une seule interface 1394b).
Please ensure each
plug has connected
tightly before turn
on the power.
Raid 0
1 JBOD 2
1
2
1394b
7
Procédure d'installation du matériel
Computer Back Panel
Computer Back Panel
